Dostępny
Żeński proste
M12, 4-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

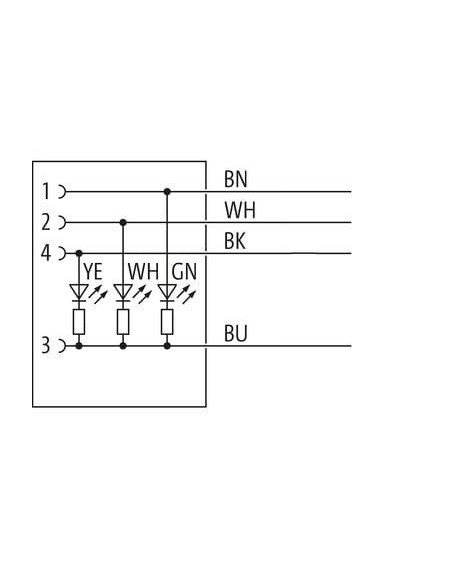

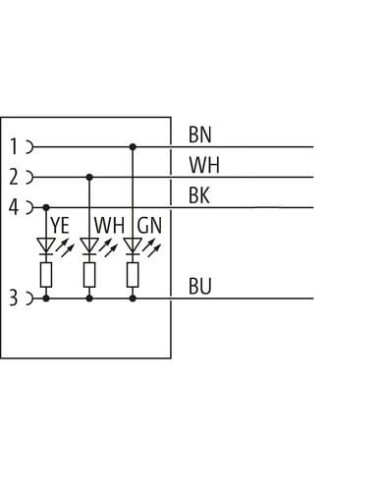

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

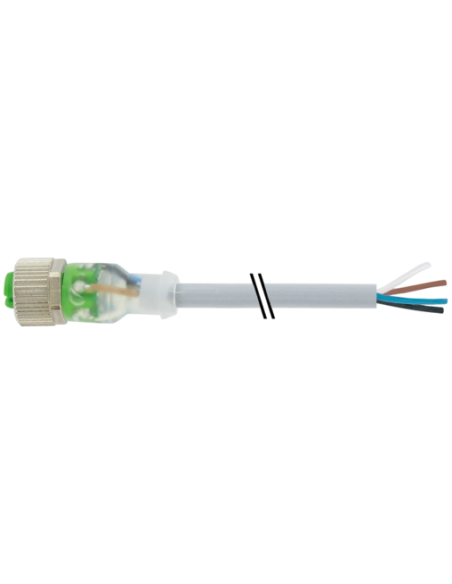

Konektor M12 Żeński z 3 LED – 4-pinowy, Prosty, Kod: 7000-12231-2340500
Konektor M12 żeński 0° 3LED na wolny kabel to uniwersalny element przeznaczony do profesjonalnych i przemysłowych zastosowań w automatyce, robotyce oraz systemach sterowania. Model wyposażony jest w 4 piny oraz zintegrowane 3 diody LED (PNP), co umożliwia jednoznaczną sygnalizację stanów pracy urządzenia lub maszyny.
Zastosowanie Konektora M12 Żeńskiego z Wolnym Końcem
Konektor ten stosowany jest najczęściej w:
- Przemysłowych systemach czujników i elementów wykonawczych
- Robotyce oraz na liniach produkcyjnych
- Automatyce maszyn i urządzeń
- Instalacjach wymagających szybkiego rozłączania i diagnozowania
- Aplikacjach wymagających wysokiej odporności na czynniki chemiczne, oleje oraz wibracje
Główne Zalety Konektora M12
Wytrzymała konstrukcja – Złącze zbudowane z wytrzymałego tworzywa PUR oraz radełkowanej, niklowanej nakrętki zapewnia wysoką odporność mechaniczną oraz szczelność klasy IP65, IP66K i IP67. Gwarantuje to bezpieczne i niezawodne połączenie nawet w trudnych warunkach przemysłowych.
Łatwa diagnostyka LED – Trzy wbudowane diody LED (biała, zielona, żółta) pozwalają na błyskawiczną identyfikację stanów pracy lub sygnałów, bez konieczności stosowania dodatkowych narzędzi do diagnozy.
Uniwersalność montażu – Prosty kabel wyjściowy o długości 5 m oraz standardowy gwint M12 x 1 umożliwiają szybki montaż do istniejących systemów, zarówno poprzez wkręcanie, jak i wciskanie.
Bezpieczeństwo i trwałość połączeń – Pozłacane styki oraz wysokiej jakości miedziane przewody gwarantują niezawodność sygnału oraz minimalne straty przesyłowe.
Typowe cechy i możliwości wykorzystania konektora M12 4-pin
- Odporność na warunki środowiskowe: szeroki zakres temperatur pracy (od -25°C do +85°C)
- Wysoki standard bezpieczeństwa: spełnia normę DIN EN 61076-2-101
- Szybkie podłączenie i sprawna konserwacja dzięki wolnemu końcowi kabla
- Wyraźna identyfikacja przewodów (brązowy, biały, czarny, niebieski) oraz możliwość integracji z różnymi urządzeniami automatyki
Dlaczego warto wybrać konektor M12 żeński z 3 LED?
Złącze M12 7000-12231-2340500 umożliwia łatwe tworzenie połączeń sygnałowych i zasilających w instalacjach przemysłowych, zwiększając niezawodność i ułatwiając diagnostykę. Dzięki swojej modułowej konstrukcji sprawdza się jako końcówka kablowa w szafach sterowniczych, automatyzacji maszyn oraz w układach czujnikowych pracujących w trybie PNP. Bezhalogenowe, bezołowiowe i wysoce odporne na oleje komponenty stanowią idealny wybór do nowoczesnych instalacji wymagających wysokich norm bezpieczeństwa i jakości wykonania.
Zastosowanie tego typu konektorów znacząco przyspiesza modernizację i konserwację okablowania w zakładach produkcyjnych oraz gwarantuje odporność na czynniki zewnętrzne, wibracje i zmienne warunki atmosferyczne.
