Żeński proste
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 114 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

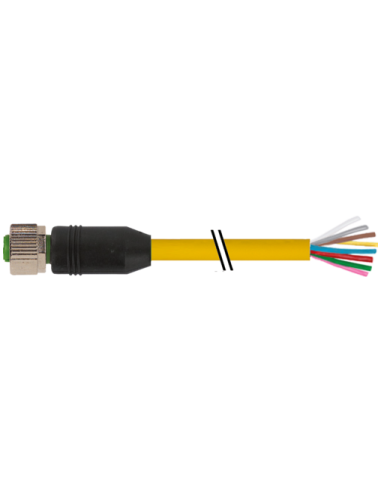

Złącze M12 żeńskie 8-pinowe proste do kabla – Kod 7000-17041-1140150
Złącze M12 żeńskie 0° do kabla to nowoczesny i niezawodny komponent przeznaczony do zaawansowanych instalacji przemysłowych oraz automatyki. Dzięki wysokiej jakości wykonania oraz licznym certyfikatom bezpieczeństwa, złącze to doskonale sprawdza się w środowiskach wymagających trwałych i sprawdzonych połączeń elektrycznych.
Najważniejsze cechy i zalety złącza M12 8-pin
- Konstrukcja M12 – standard przemysłowy umożliwiający bezpieczne i pewne połączenia w aplikacjach wymagających wysokiego stopnia ochrony przed pyłem, wodą i drganiami.
- Proste odejście kablowe (0°) – ułatwia montaż w miejscach o ograniczonej przestrzeni.
- 8 pozłacanych styków – gwarancja doskonałej przewodności oraz odporności na korozję i utlenianie.
- Standard kodowania A – zapewnia kompatybilność z większością urządzeń automatyki oraz sensorów dostępnych na rynku.
- Kabel 1,5 m – wygodna długość do większości zastosowań przemysłowych; inne długości dostępne na życzenie.
- Materiał płaszcza PUR – wysoka odporność na działanie mechaniczne, chemiczne oraz oleje, bezhalogenowy, bezołowiowy, odpowiedni nawet do zastosowań mobilnych.
- Stopień ochrony IP65 / IP66K / IP67 – złącze odporne na pył, wodę oraz krótkotrwałe zanurzenia, idealne do pracy w trudnych warunkach przemysłowych.
Przewody i schemat połączeń – bezpieczeństwo i uniwersalność
Kabel 8-żyłowy (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony) pozwala na przesył różnorodnych sygnałów lub zasilania we wszystkich popularnych aplikacjach automatyki. Schemat połączeń oraz przypisanie kolorów przewodów ułatwia szybkie i bezbłędne wykonanie instalacji.
- Wyprowadzenia oznaczone według normy
- Przewody wygodne do obróbki i podłączania
- Przewidziana odpowiednia długość do odizolowania (60 mm osłony)
Typowe zastosowania złączy M12 żeńskich prostych
Złącze M12 żeńskie 0° dedykowane jest do:
- Połączeń czujników i elementów wykonawczych w automatyce przemysłowej
- Systemów sterowania oraz rozproszonych układów wejść/wyjść IO-Link
- Maszyn produkcyjnych pracujących w trudnych środowiskach (wilgoć, zapylenie, występowanie olejów i smarów)
- Sektorów automotive, robotyki i logistyki
- Zastosowań mobilnych, gdzie wymagana jest elastyczność i odporność na wielokrotne zginanie
Trwałość i bezpieczeństwo eksploatacji
Złącze M12 wykonane zgodnie z normą DIN EN 61076-2-101 oraz ze złączem śrubowym z niklowanego odlewu cynkowego, zapewnia wytrzymałość mechaniczną na poziomie wymaganym przez branżę przemysłową. Całość spełnia rygorystyczne normy odporności na temperaturę (-25 °C do 85 °C), drgania, zginanie (C-track do 10 milionów cykli) oraz szybkość przenoszenia sygnałów (przewodzenie do 3A).
Podsumowanie – profesjonalne rozwiązanie dla automatyki
7000-17041-1140150 – Złącze M12 żeńskie 8-pinowe proste to doskonały wybór do zastosowań przemysłowych, gdzie kluczowe są niezawodność, bezpieczeństwo i łatwość montażu. Produkt wyróżnia się wysokim stopniem ochrony IP, jakością użytych materiałów oraz zoptymalizowaną konstrukcją, co pozwala na stosowanie nawet w bardzo wymagających środowiskach pracy.
