Męski prosty
M12, 4-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

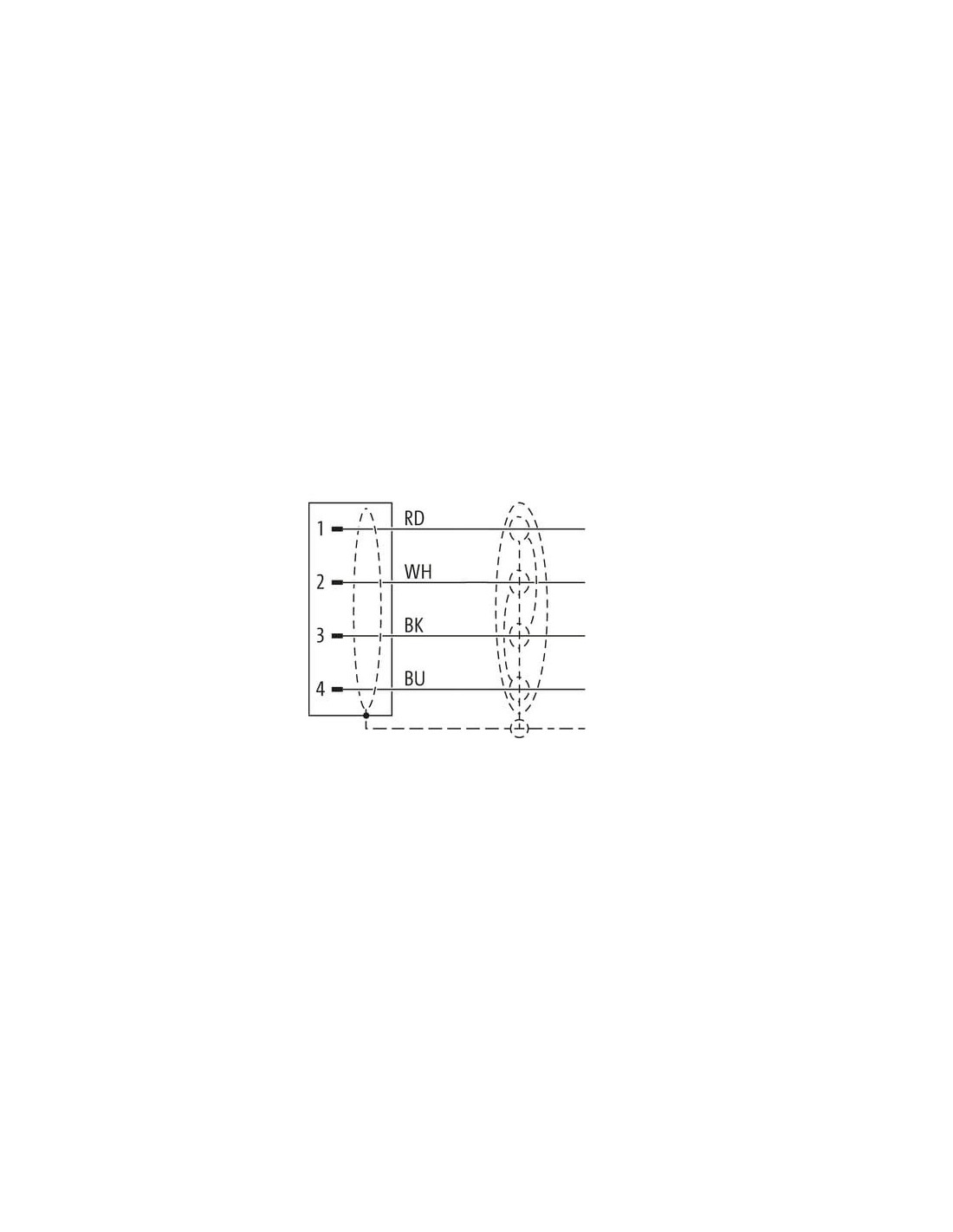

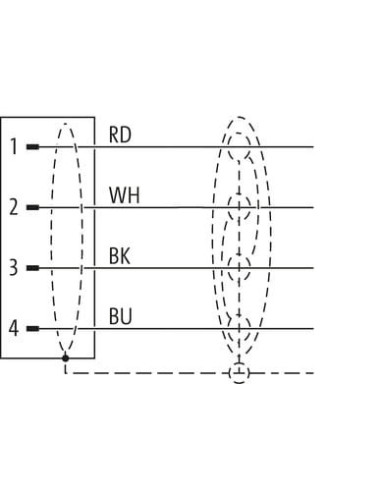

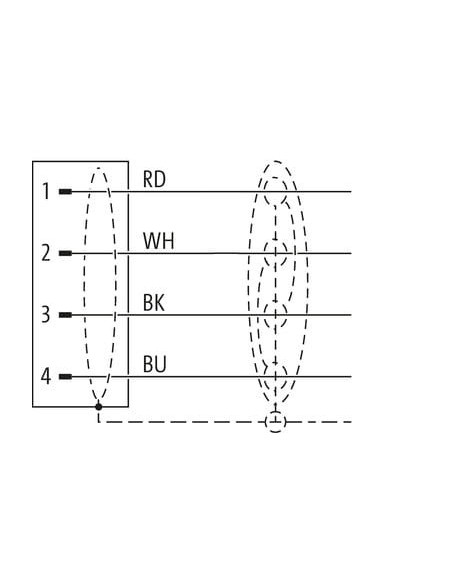

| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

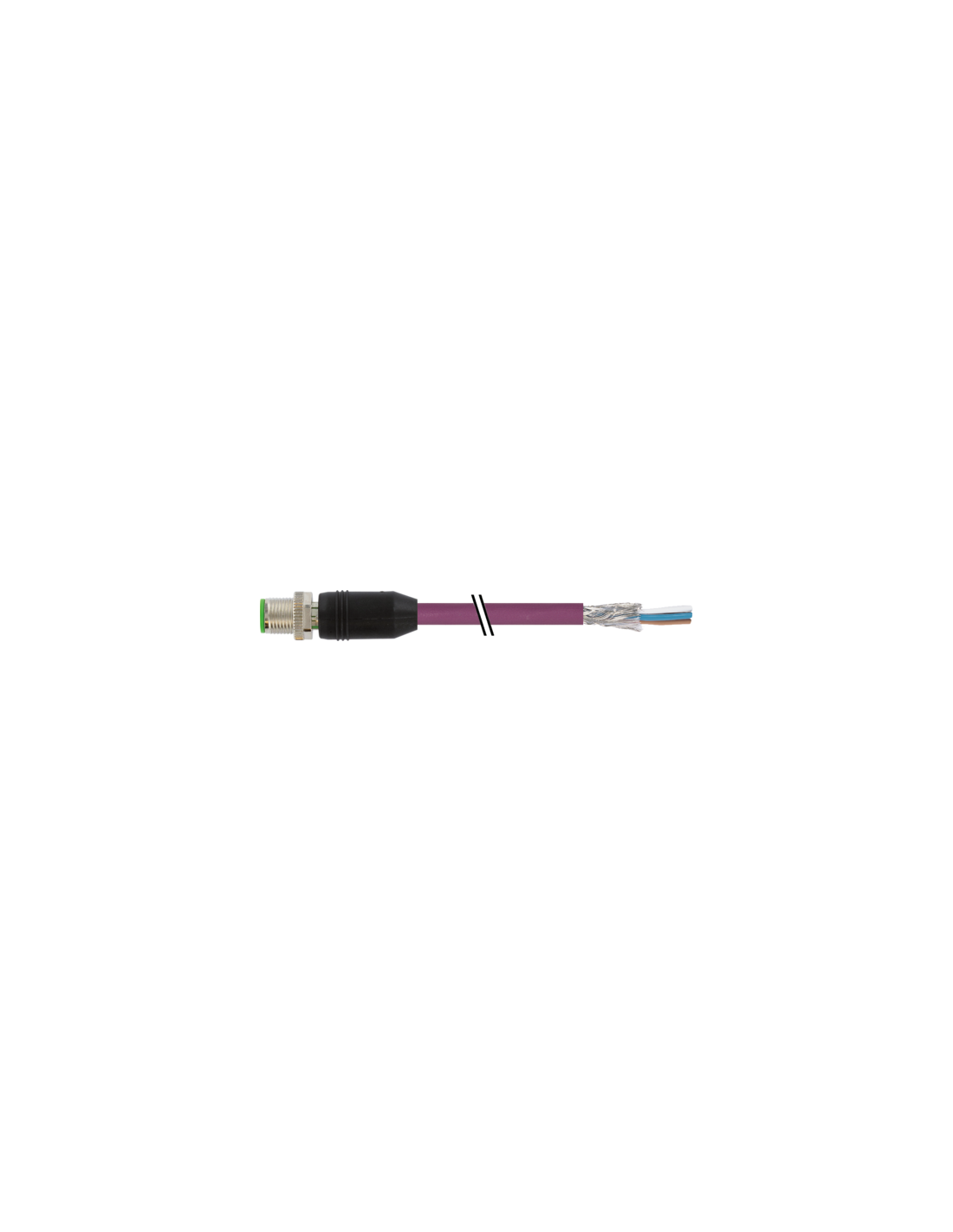

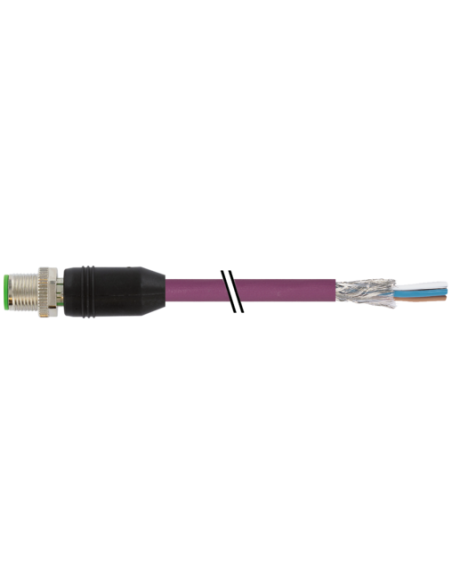

Męskie złącze M12 prostokątne 0° z ekranowanym kablem, 4-piny B-kodowane – 7000-14052-8030100
Męskie złącze M12 B-kodowane o kącie prostym (0°) wraz z ekranowanym kablem o długości 1 metra to element zaprojektowany z myślą o profesjonalnych zastosowaniach przemysłowych oraz automatyce. Produkt spełnia normę DIN EN 61076-2-101 (typ M12), co gwarantuje wysoką jakość wykonania i niezawodność działania, nawet w wymagających środowiskach.
Kluczowe cechy i zalety męskiego złącza M12 B-kodowanego ekranowanego
- Ekranowanie – zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMC), co jest szczególnie istotne w środowiskach przemysłowych z dużą liczbą urządzeń elektrycznych.
- Stopień ochrony IP67 – odporność na pył i okresowe zanurzenie w wodzie pozwala na pracę w trudnych warunkach, zarówno wewnątrz, jak i na zewnątrz hali produkcyjnej.
- Pozłacane styki – gwarantują pewność i jakość połączenia przez długi czas, zwiększają odporność na korozję oraz poprawiają przewodnictwo.
- Obudowa z wytrzymałego tworzywa PUR – charakteryzuje się wysoką odpornością chemiczną i na oleje, sprawdza się także w środowisku, gdzie występują agresywne substancje.
- Zabezpieczenie mechaniczne – odporność na podwyższone drgania oraz solidne mocowanie dzięki blokadzie śrubowej (gwint M12 x 1).
- Uniwersalne zastosowanie dzięki otwartym końcówkom kabla (free cable end) – umożliwia łatwą i indywidualną integrację z istniejącą instalacją.
Zastosowania męskiego złącza M12 B-kodowanego z ekranowanym kablem
Złącze M12 B-kodowane ze zintegrowanym ekranowanym przewodem PUR jest idealnym rozwiązaniem dla aplikacji, w których wymagane jest przesyłanie sygnałów danych oraz zasilania w jednym przewodzie. Znajduje zastosowanie m.in. w:
- Przemysłowych systemach automatyki – połączenia czujników, modułów IO, systemów komunikacji polowej.
- Robotyce oraz maszynach produkcyjnych – transfer sygnałów oraz mocy pomiędzy modułami ruchomymi i sterownikami.
- Energetyce, logistyce i transporcie – szybkie i niezawodne połączenia urządzeń w trudnych warunkach środowiskowych.
- Przemyśle spożywczym i chemicznym – odporność na oleje i chemikalia pozwala na stosowanie wszędzie tam, gdzie istotna jest czystość i higiena.
Ekranowany przewód skutecznie chroni sygnały transmisyjne i zasilanie przed zakłóceniami zewnętrznymi, co umożliwia wykorzystanie złącza także w aplikacjach wymagających wysokiej niezawodności danych, w tym w systemach automatycznego sterowania, w połączeniach sieciowych PROFINET czy innych sieciach przemysłowych.

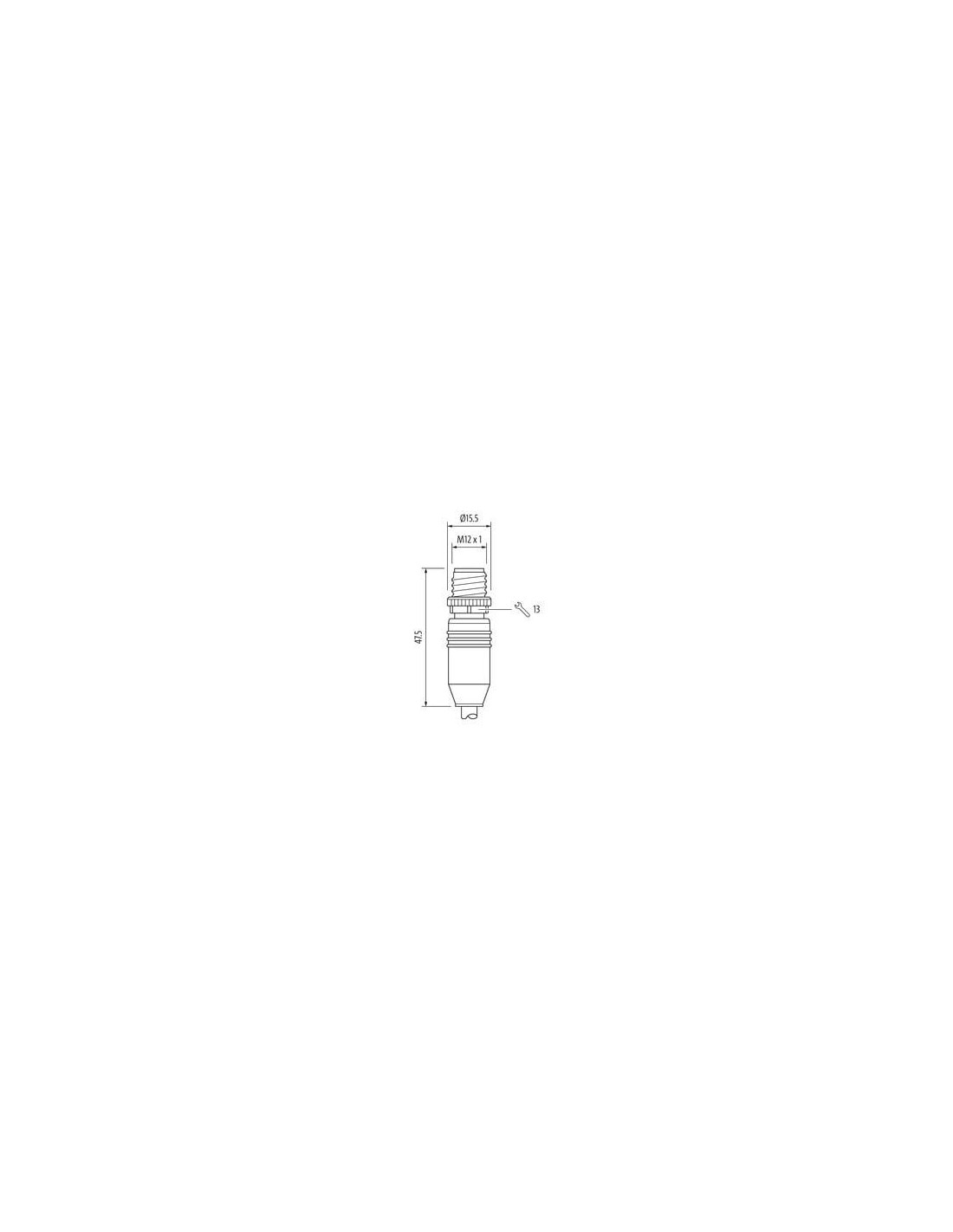

Budowa i szczegóły techniczne złącza M12 4-piny B-kodowanego ekranowanego

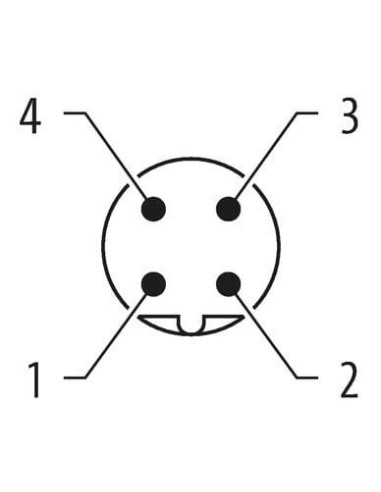

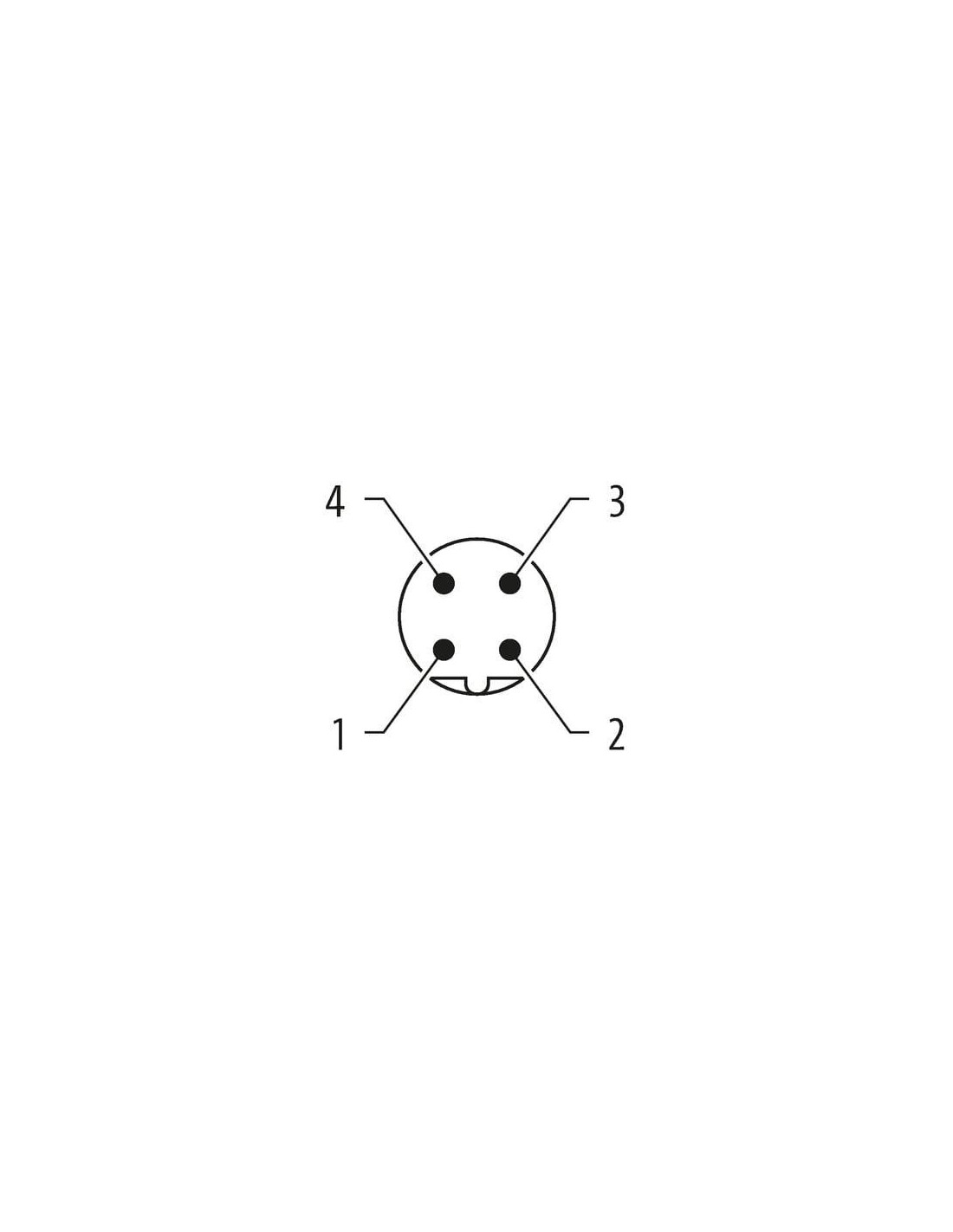

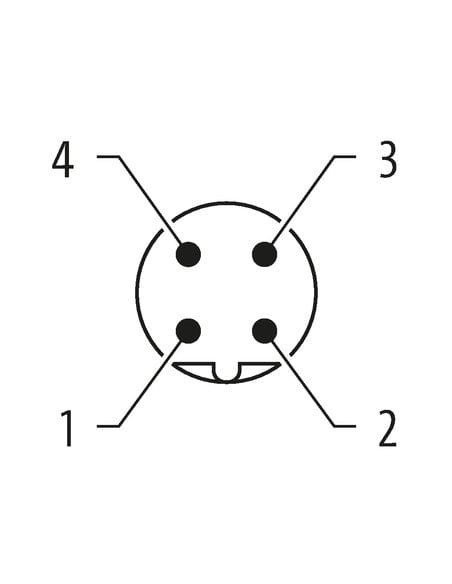

- 4-piny B-kodowane – gwarantują niezawodne połączenie oraz kompatybilność z najczęściej stosowanymi systemami automatyki.
- Długość kabla – 1 m – umożliwia szybki i łatwy montaż bez potrzeby dodatkowych przeróbek.
- Kolor izolacji: fioletowy – ułatwia identyfikację kabla w szafie sterowniczej lub trasie kablowej.
- Liczba przewodów: 4 (biały, niebieski, czarny, czerwony) – umożliwia przesyłanie zarówno sygnałów, jak i zasilania.
- Materiały o wysokiej trwałości: styki ze stopu miedzi, pozłacane; obudowa z PUR o dużej odporności na ścieranie.
- Elektryczne parametry pracy: maksymalne napięcie robocze 60 V AC/DC, prąd do 4 A, niskie oporności przewodów oraz wytrzymałość dielektryczna powyżej 2 kV.
- Odporność na temperatury robocze: zakres od -40°C do +80°C (przewód statyczny), co umożliwia stosowanie w szerokim zakresie środowisk.
Instrukcja montażu i ważne wskazówki
- Prosty montaż – wtyczka przystosowana do szybkiego mocowania przez włożenie i przykręcenie, z momentem obrotowym wynoszącym 0,6 Nm.
- Zabezpieczenie przed wstrząsami – śruba blokująca zapobiega przypadkowemu poluzowaniu złącza.
- Minimalny promień gięcia – należy zachować promień gięcia nie mniejszy niż 6-10 x średnica zewnętrzna kabla, aby zagwarantować trwałość w klasie IP67.
- Ochrona przed przeciążeniami mechanicznymi – zaleca się stosowanie dodatkowych uchwytów kablowych lub opasek zaciskowych.
Męskie złącze M12 prostokątne 0° ekranowane B-kodowane z kablem gwarantuje solidność, bezpieczeństwo oraz kompatybilność z nowoczesnymi systemami automatyki, stanowiąc niezawodne połączenie w każdej instalacji przemysłowej.
