Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

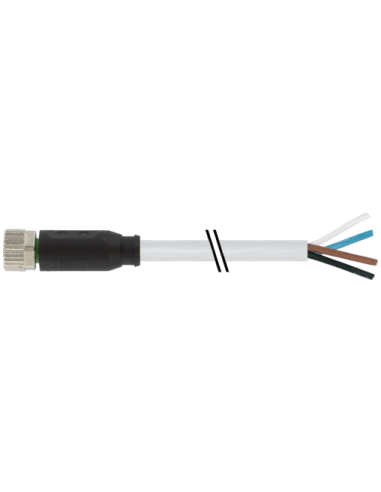

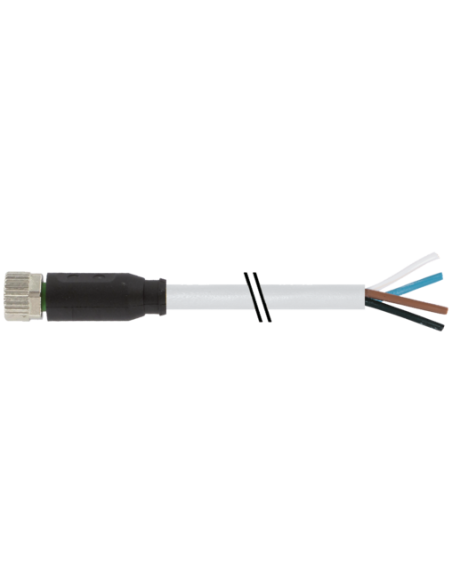

Konektor M8 4-pinowy z kablem 15 m – Złącze przemysłowe do automatyki i maszyn
Konektor M8 z kablem o długości 15 metrów to niezawodne rozwiązanie przeznaczone do połączeń w automatyce przemysłowej, systemach czujników oraz instalacjach maszynowych. Złącze posiada cztery pozłacane styki oznaczone kolorami, co ułatwia szybkie i precyzyjne podłączenie przewodów. Standardowe złącze M8 x 1 umożliwia pewny i trwały montaż dzięki zastosowaniu gwintu oraz radełkowanej plastikowej nakrętki.
Trwałość, bezpieczeństwo i elastyczność – zalety konektora M8
Złącze wyróżnia się wysokim stopniem ochrony IP65, IP66K, IP67, chroniącym przed pyłem, wilgocią oraz krótkotrwałym zanurzeniem w wodzie. Obudowa wykonana z odpornego na chemikalia i oleje tworzywa PUR gwarantuje długą żywotność nawet w wymagających warunkach przemysłowych. Konektor przystosowany jest do intensywnej pracy w zakresie temperatur od -25°C do 85°C (stały kabel: nawet do -40°C).
- Elastyczna długość kabla – 15 metrów pozwala na montaż w odległych lokalizacjach i wygodne podłączenie urządzeń.
- Cztery wyprowadzone przewody (brązowy, biały, niebieski, czarny – zgodnie ze schematem) umożliwiają zastosowanie w aplikacjach wymagających różnych sygnałów lub zasilania.
- Idealne do czujników, siłowników, urządzeń automatyki oraz systemów sterowania maszynami.
- Prosty i szybki montaż śrubowy, zabezpieczenie przeciwwstrząsowe oraz opaska kodująca zwiększają bezpieczeństwo i wygodę pracy z przewodem.
Typowe zastosowania konektora M8 z wolnym końcem kabla
Złącze M8 z wolnym końcem i 4-żyłowym przewodem sprawdza się w różnorodnych aplikacjach automatyki i przemysłu, takich jak:
- Szybkie i pewne podłączanie czujników i siłowników.
- Tworzenie przewodów do systemów sterowania maszynami CNC, robotyki oraz transportu wewnętrznego.
- Modernizacje instalacji oraz podłączanie urządzeń zgodnych ze standardem DIN EN 61076-2-104 (M8).
- Projekty elektrotechniczne i mechaniczne wymagające wysokiej odporności przewodów na zginanie, skręcanie oraz cykliczne przemieszczenia (np. tory kablowe, roboty przemysłowe).
Wysoka odporność na czynniki zewnętrzne – bezpieczeństwo działania
Dzięki zaawansowanej izolacji PUR, kabel jest bezołowiowy, bezhalogenowy, wolny od kadmu, FCKW oraz silikonu. Przewód spełnia wymogi wielu norm bezpieczeństwa i trudnopalności (m.in. IEC 60332-2-2, UL 1581 § 1090, FT2). Konstrukcja kabli umożliwia tysiące cykli zginania oraz skręcania podczas pracy w ruchu – idealna do dynamicznych aplikacji przemysłowych.
Parametry techniczne konektora M8 z kablem
- Liczba pinów: 4 (schemat: 1-BN, 2-WH, 3-BU, 4-BK)
- Długość przewodu: 15 metrów
- Przekrój żyły: 0,34 mm² (składane, klasa 6)
- Prąd maksymalny na styk: 4 A
- Napięcie robocze DC: do 60 V
- Materiał przewodu: PUR (powłoka), PP (izolacja żył), skrętka miedziana
- Numer katalogowy: 7000-08061-2341500
- Standard złącza: DIN EN 61076-2-104 (M8), kodowanie A
Konektor M8 z wolnym końcem kabla to solidny element infrastruktury przemysłowej, zapewniający trwałe, bezpieczne i szybkie połączenia w wymagających instalacjach automatyki, robotyki i maszyn. Wysoka jakość materiałów oraz uniwersalna kompatybilność to gwarancja wydajnego działania i rzetelności połączeń w trudnych warunkach produkcyjnych.
