Żeński proste
Odlew cynkowy, odporny na odpryski spawalnicze
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 051 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 31,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

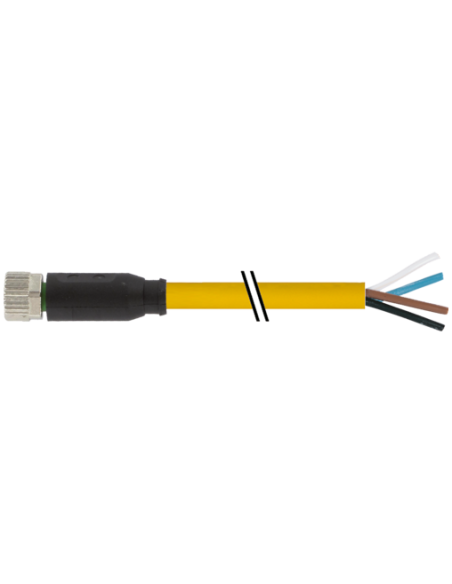

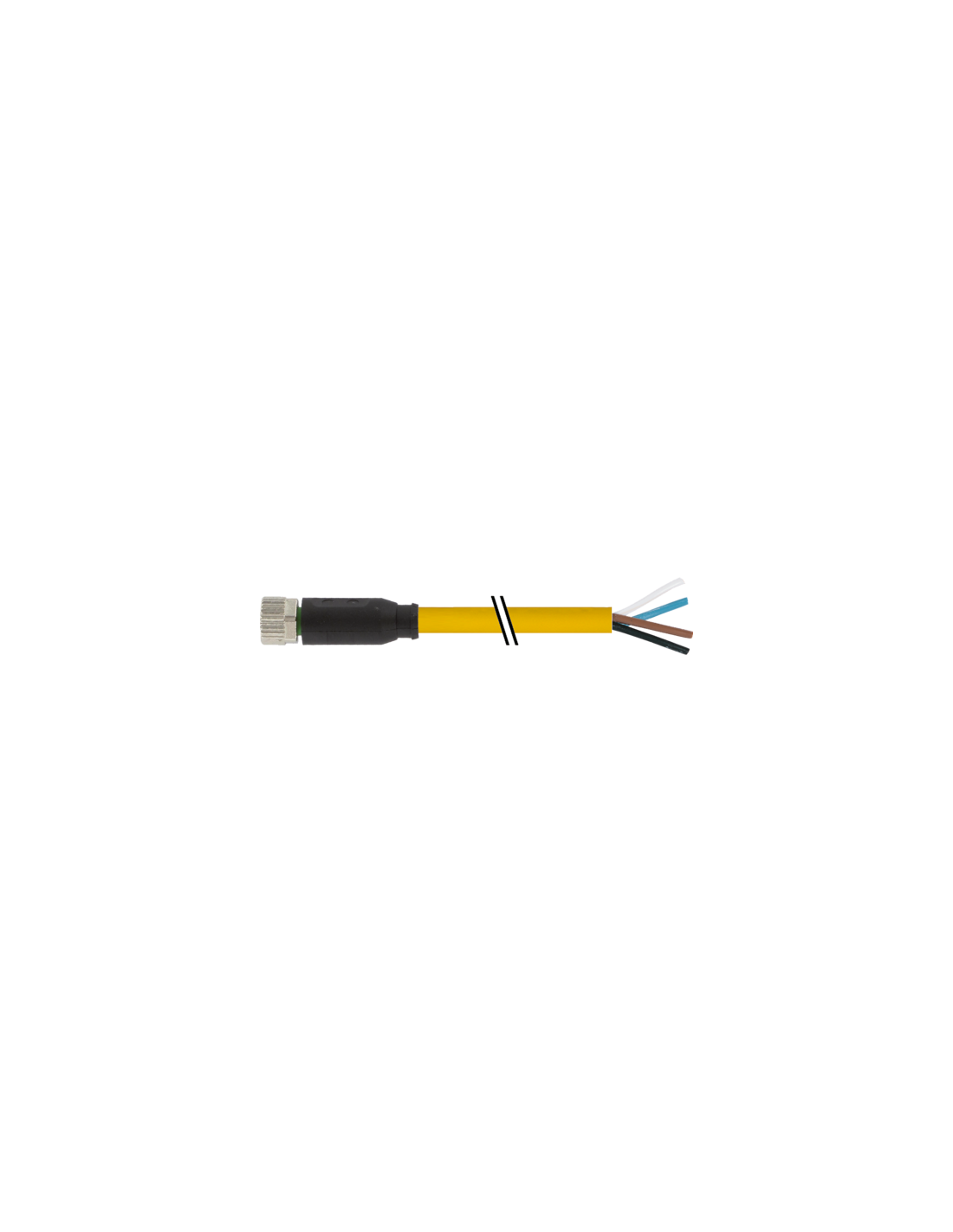

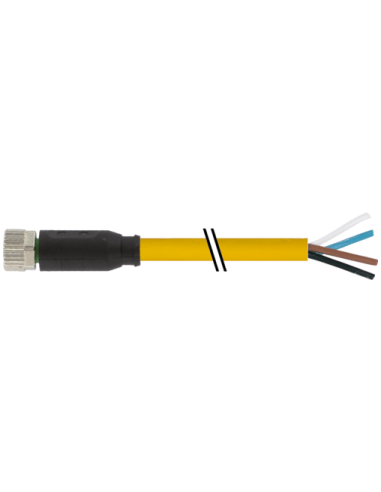

Konektor M8 żeński prosty z wolnym końcem kabla – 7000-08061-0510500
Konektor M8 żeński prosty z kablem PUR to wysokiej jakości przewód przyłączeniowy dedykowany profesjonalnym zastosowaniom w branży przemysłowej, automatyce oraz w instalacjach maszyn i urządzeń. Produkt charakteryzuje się niezawodnością, trwałością oraz prostą i bezpieczną instalacją.
Opis oraz zastosowanie konektora M8 4-pin
Złącze M8 żeńskie w wersji prostej oferuje 4 pozłacane styki, które cechują się wysoką odpornością na korozję. Umożliwia pewne połączenie dzięki solidnemu mocowaniu gwintowanemu (M8 x 1) oraz materiałom wysokiej jakości, takim jak obudowa z tworzywa PUR i powlekany cynkiem korpus, zabezpieczony dodatkowo powłoką Safe-Cover. Konstrukcja złącza zapewnia wysoką szczelność (IP65, IP66K, IP67) oraz odporność na czynniki zewnętrzne, co predysponuje produkt do pracy w trudnych warunkach przemysłowych.
Najczęstsze zastosowania to:
- Automatyka przemysłowa – szybkie i pewne połączenia czujników, siłowników, zaworów oraz komponentów sterujących.
- Budowa maszyn i urządzeń – okablowanie elementów ruchomych oraz zasilających w miejscach narażonych na wibracje.
- Robotyka – odporność na cykle zgięć oraz zabezpieczenie przed odpryskami spawalniczymi.
- Przemysł spożywczy i chemiczny – odporność na oleje i chemikalia dzięki specjalnie dobranym materiałom.
Zalety złącza prostego M8 z wolnym końcem
- Łatwa instalacja – wolny koniec kabla umożliwia dowolne przycięcie i dopasowanie do potrzeb.
- Wysoka elastyczność oraz odporność mechaniczna – przewód PUR z czterema skrętkami zapewnia długą żywotność oraz odporność na przetarcia i zginanie, nawet przy dużej liczbie cykli zgięć i ruchu.
- Szybkie i pewne podłączenie – standard M8 z 4-pinowymi pozłacanymi stykami zapewnia niezawodny kontakt elektryczny.
- Ochrona przed warunkami zewnętrznymi – szczelność IP65/IP66K/IP67 oraz odporność na płomień, oleje i chemikalia.
- Odporność na wstrząsy i wibracje – system przykręcania i zabezpieczenie przeciwwstrząsowe.
- Oznaczenie żył – łatwa identyfikacja przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK).
Typowe cechy produktu M8 żeński (kod: 7000-08061-0510500)
- Liczba pinów: 4
- Długość kabla: 5 metrów
- Materiał osłony: PUR, odporny na oleje, chemikalia i płomień
- Stopień ochrony: IP65, IP66K, IP67
- Przekrój żyły przewodu: 0,25 mm²
- Praca w zakresie temperatur: od -25°C do +85°C (w zależności od typu kabla nawet od -40°C)
- Standard: DIN EN 61076-2-104 (M8)
- Maksymalne obciążenia elektryczne: DC 60V/4A
Przykładowe schematy i podłączenie przewodów
Oznaczenie pinów i przewodów:
- 1 – brązowy (BN)
- 2 – biały (WH)
- 3 – niebieski (BU)
- 4 – czarny (BK)
Diagramy podłączenia przedstawione na ilustracjach pozwalają na szybkie i bezbłędne przypisanie żył do konkretnych styków konektora.
Podsumowanie – złącze M8 żeńskie proste do wymagających aplikacji
Konektor M8 żeński prosty z kablem PUR zapewnia niezawodne i trwałe połączenie elektryczne w środowiskach przemysłowych, gdzie ważna jest wytrzymałość, szczelność oraz odporność na czynniki zewnętrzne. Elastyczność wolnego końca kabla pozwala na dopasowanie przewodu do własnych potrzeb instalacyjnych, a przemyślana konstrukcja zwiększa bezpieczeństwo i pewność połączeń.
