Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Fulfills the requirements of MgU-I-B09-41 for the body construction industry.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 577 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 49,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 43 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

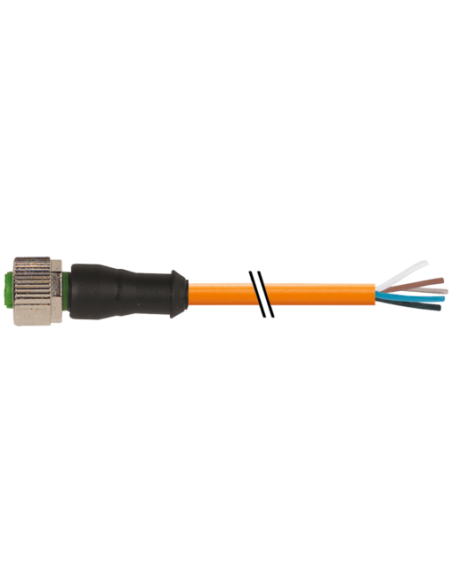

Złącze przemysłowe M12 żeńskie proste 5-pinowe z kablem 10 m PUR – 7000-12241-5771000
Przemysłowe złącze M12 żeńskie o kodowaniu A, wyposażone w 5-pinowe styki oraz przewód o długości 10 metrów, to komponent wysokiej jakości dedykowany do aplikacji automatyki przemysłowej. Produkt przeznaczony jest do montażu w środowiskach wymagających niezawodności połączeń, zarówno w miejscach narażonych na wilgoć, pył, jak i na oddziaływanie olejów czy chemikaliów.
Zastosowanie i funkcjonalności złącza M12 w automatyce
Złącze M12 żeńskie jest szeroko stosowane w systemach czujnikowych, elementach wykonawczych, instalacjach maszyn, transporcie, a także w systemach sterowania i rozproszonych IO. Dzięki prostej, standardowej budowie M12 x 1 oraz niewielkiej średnicy zewnętrznej przewodu (5,2 mm), produkt umożliwia łatwą oraz szybką instalację w ciasnych przestrzeniach montażowych lub w rozbudowanych instalacjach.
- Kompatybilność z normą DIN EN 61076-2-101 gwarantuje uniwersalność i bezpieczeństwo stosowania.
- Przewód PUR o wysokiej odporności mechanicznej oraz chemicznej, odporny na oleje, benzyny i iskry spawalnicze.
- Stopień ochrony IP65, IP66K, IP67 – wytrzymałość na pył, wilgoć i krótkotrwałe zanurzenie.
- Zakres temperatur pracy: od -25°C do 85°C, idealny do pracy w trudnych warunkach przemysłowych.
- Prąd roboczy do 4 A, co pozwala na bezpieczne przesyłanie sygnałów i zasilania w automatyce.
- Odpowiedni do pracy w dynamicznie poruszających się aplikacjach, dzięki wysokiej odporności na zginanie i skręcanie przewodu.
Opis przewodu i właściwości materiałowe
Kabel wykonano z wysokiej jakości PUR, jest wolny od halogenów, ołowiu, kadmu i silikonów, co znacząco zwiększa bezpieczeństwo użytkowania nawet w rygorystycznych warunkach przemysłowych oraz umożliwia stosowanie w przemyśle motoryzacyjnym i spożywczym. Skrętka miedziana zapewnia stabilność przesyłanych sygnałów oraz trwałość nawet przy długotrwałym użytkowaniu.
- Przewód 5-żyłowy (kolory: brązowy, biały, niebieski, czarny, szary)
- Przekrój żyły: 0,34 mm², co pozwala na przesył większych obciążeń prądowych
- Bardzo dobra odporność na promieniowanie UV, oleje i ścieranie
- Obciążalność prądowa zgodna z DIN VDE 0298-4
- Przewód spełnia wymogi UL (typ 20549/10493), CE oraz VASS 6
Typowe zastosowania złącza kablowego M12 żeńskiego 10 m
Złącze kablowe M12 żeńskie 10 m znajduje zastosowanie w takich obszarach jak:
- Połączenia czujników i urządzeń siłowych w szafach sterowniczych
- Linie produkcyjne i montażowe w przemyśle
- Aplikacje transportowe: przenośniki, robotyka
- Infrastruktura oraz systemy bezpieczeństwa maszyn
- Aktualizacje instalacji automatyki budynkowej
Najważniejsze cechy złącza M12 żeńskiego 0° z kablem 10 m
- M12 żeńskie proste, 5-pinowe, kodowanie A
- Kabel PUR o długości 10 metrów, gwarantujący swobodę instalacji
- Wytrzymałość na warunki przemysłowe – ochrona IP65/IP66K/IP67
- Mechaniczna i elektryczna trwałość – odporność na przeciążenia, złamania i skręcanie
- Uniwersalne zastosowanie w automatyce przemysłowej
Złącze przemysłowe M12 z kablem 10 m to sprawdzone rozwiązanie dla przemysłu, w którym oczekuje się niezawodnego połączenia oraz długiej żywotności w wymagających aplikacjach.
