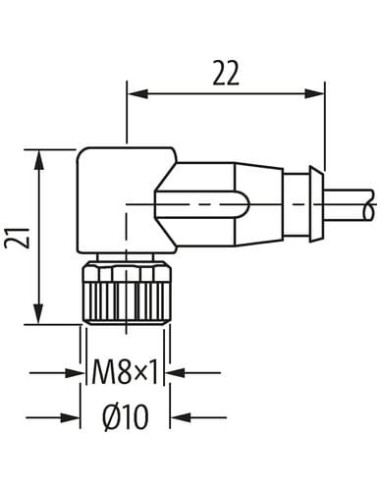

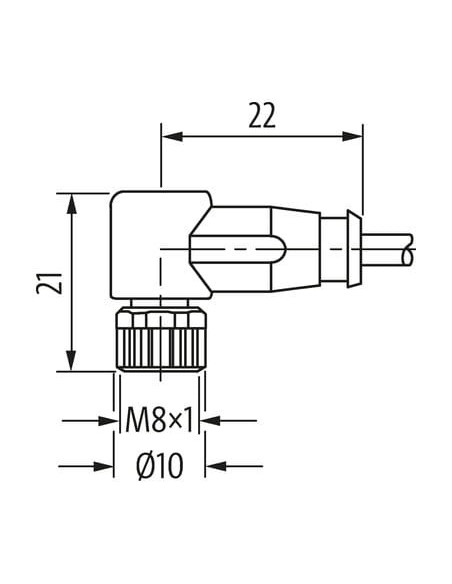

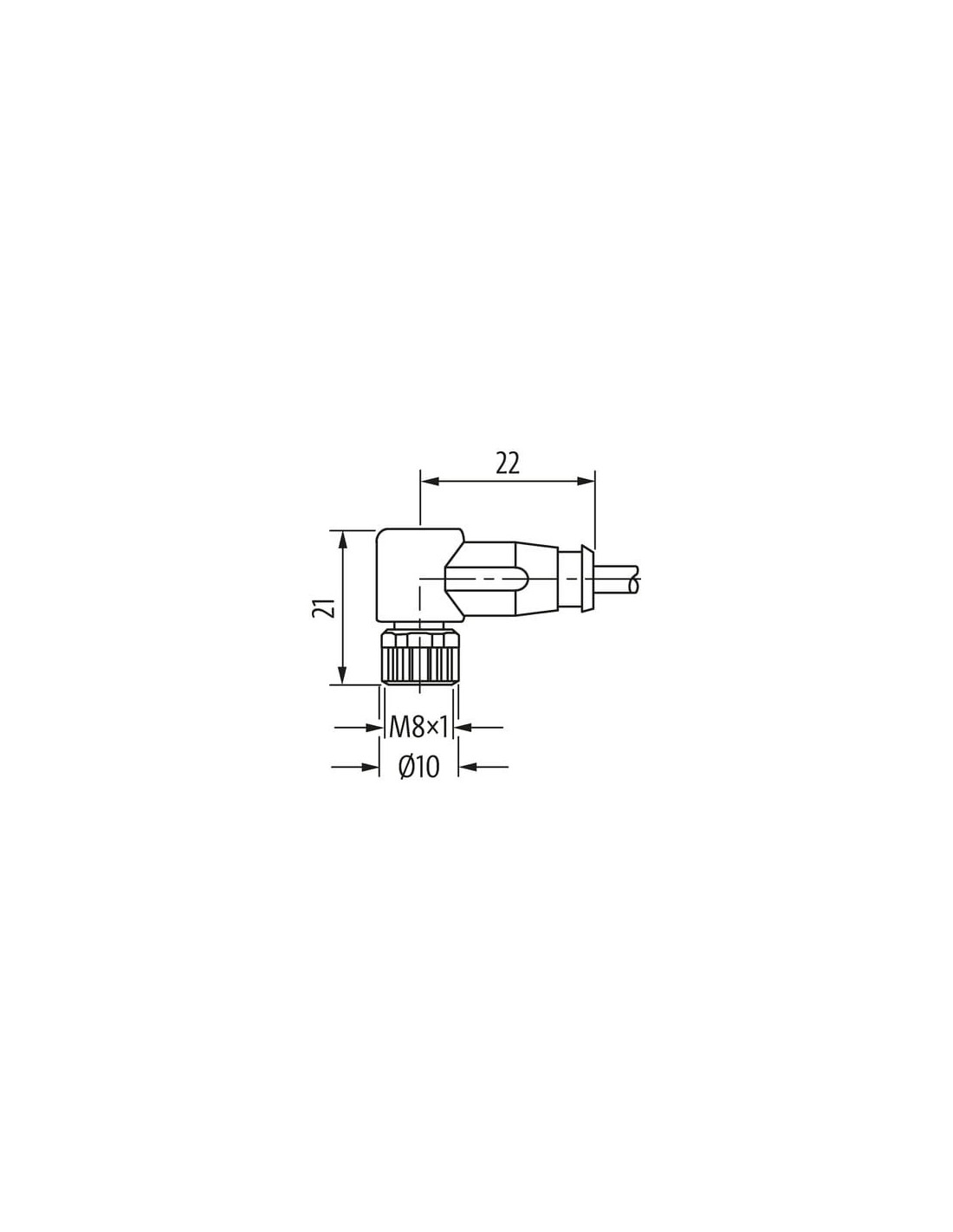

Żeński kątowe
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |

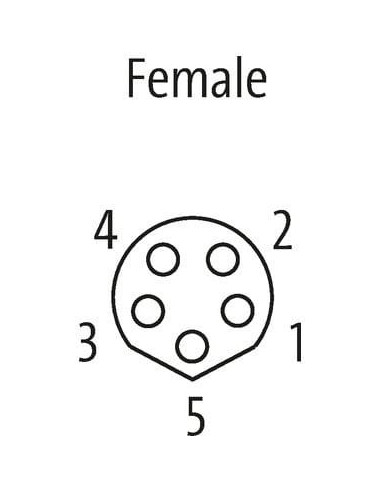

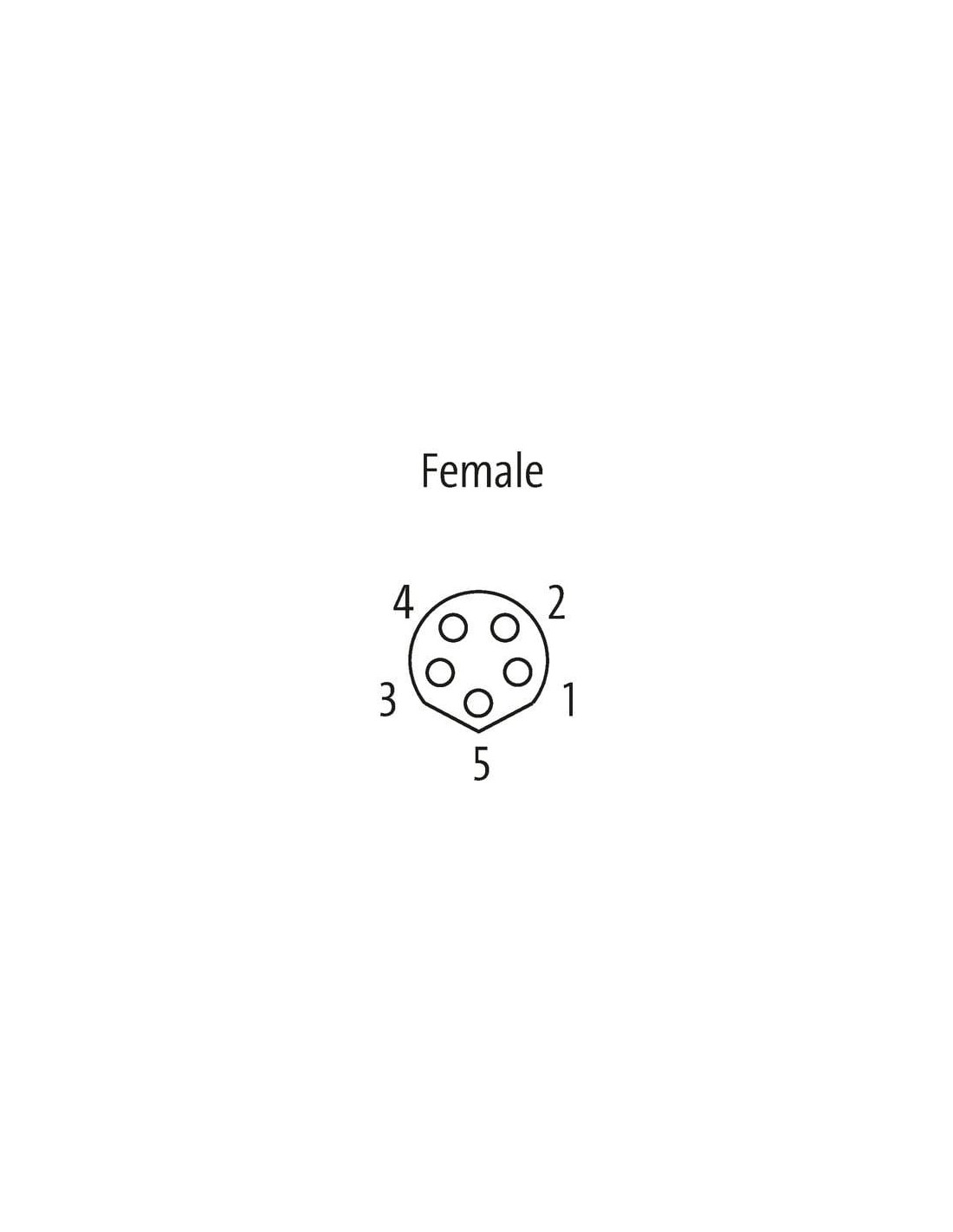

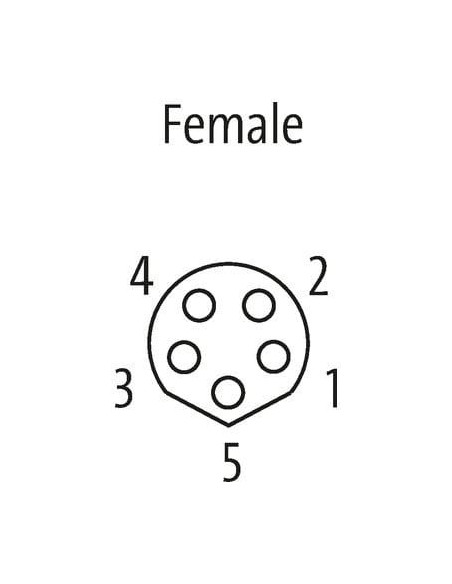

| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FPM |
| Materiał mocowanie styków | PA |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

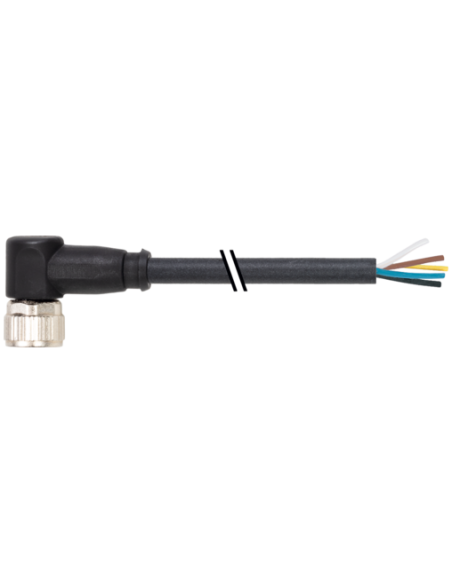

Złącze M8 żeńskie kątowe 5-pin z kablem 5 m – 7000-08951-6950500
Złącze M8 typu żeńskiego, kątowe, 5-pinowe z kablem o długości 5 metrów to profesjonalny komponent wykorzystywany w automatyce przemysłowej, robotyce, systemach pomiarowych oraz instalacjach wymagających niezawodnego i szczelnego połączenia przewodowego.
Złącze M8 kątowe – najważniejsze cechy
- Wysoka odporność chemiczna i olejowa – obudowa wykonana z wytrzymałego tworzywa sztucznego (TPU), odpornego na agresywne środowisko przemysłowe.
- Stopień ochrony IP67 – pełna szczelność przy montażu, gwarancja pracy nawet w trudnych warunkach (kurz, wilgoć, zachlapania).
- Kątowe wyprowadzenie kabla – idealne rozwiązanie w miejscach o ograniczonej przestrzeni montażowej, zapewniające wygodne prowadzenie przewodu wzdłuż obudowy maszyn czy rozdzielni.
- Solidne metalowe mocowanie gwintowane (M8 x 1) zapewnia bezpieczne i trwałe połączenie elektryczne.
- Pokrycie styków złotem – minimalizuje oporność kontaktów oraz zwiększa trwałość złącza.
- Przewód o powłoce PUR zapewnia długą żywotność, odporność na zginanie oraz podwyższoną odporność na ścieranie.
Możliwości zastosowania złącza M8 7000-08951-6950500
Produkt przeznaczony jest do profesjonalnych aplikacji wymagających niezawodnej transmisji sygnału lub zasilania. Typowe zastosowania obejmują:
- Systemy czujników i siłowników w automatyce przemysłowej,
- Robotyka i precyzyjne oprzyrządowanie maszyn,
- Instalacje pomiarowe oraz aparatura laboratoryjna,
- Budowa maszyn i urządzeń specjalistycznych,
- Nowoczesne systemy sterowania oraz integracji linii produkcyjnych.
Budowa i parametry techniczne złącza M8 żeńskiego kątowego
Złącze kątowe M8 jest wyposażone w 5 przewodów oraz wytrzymały przewód z płaszczem PUR. Styki są pokryte złotem, co zapewnia bezpieczny i długotrwały kontakt. Zastosowane materiały umożliwiają eksploatację w szerokim zakresie temperatur od -25°C do +80°C oraz w aplikacjach narażonych na wielokrotne zginanie przewodu (do 5 milionów cykli przy ruchomym prowadzeniu).
Złącze posiada kodowanie B oraz oznaczenia kolorów przewodów (BN, WH, BU, BK, GY), dzięki czemu integracja z systemem sterowania jest przejrzysta i szybka.
Bezpieczeństwo i trwałość połączenia – IP67 i antywstrząsowa konstrukcja
Konstrukcja złącza przewiduje ochronę przed pyłem i wilgocią (IP67) przy prawidłowym montażu (przykręcone i włożone). Wysoka odporność mechaniczna na wstrząsy oraz solidna blokada gwintowana gwarantują odpowiednie zabezpieczenie podczas pracy w trudnych warunkach przemysłowych.
Zalety stosowania kabla M8 żeńskiego kątowego
- Uniwersalność zastosowania w automatyce oraz integracji maszyn.
- Szybki i bezproblemowy montaż dzięki kątowej konstrukcji i przejrzystemu oznaczeniu żył.
- Możliwość pracy w trudnych warunkach środowiskowych.
- Trwałość gwarantowana przez wysoką odporność na zginanie i uszkodzenia mechaniczne.
Podsumowanie – Złącze M8 kątowe 5-pin z kablem 5 m
Złącze M8 żeńskie 90°, 5-pin, kodowanie B, kabel 5 m, 7000-08951-6950500 to sprawdzony wybór dla wymagających instalacji przemysłowych, w których istotna jest jakość i niezawodność połączenia przewodowego. Dzięki wytrzymałym materiałom oraz wysokiej klasie szczelności IP67, złącze doskonale sprawdzi się w nowoczesnych aplikacjach automatyki, przyspieszając montaż oraz zapewniając bezpieczeństwo użytkowania przez długi czas.
