Żeński proste
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

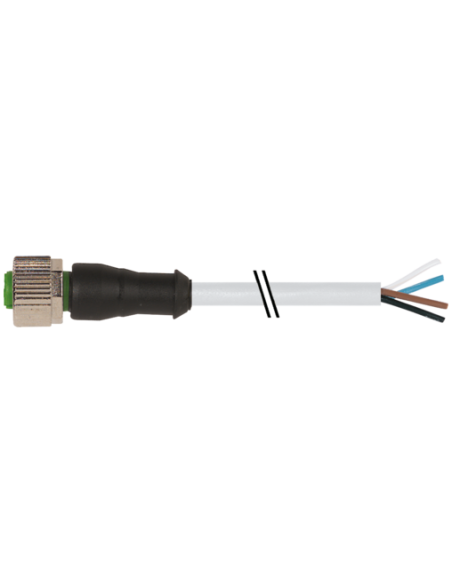

Konektor M12 żeński prosty z wolnym końcem kabla 4-pinowy – 10 metrów, IP67
Konektor M12 żeński prosty z wolnym końcem kabla (kod produktu: 7000-12221-2141000) to uniwersalny przewód połączeniowy, przeznaczony do zastosowań w automatyce przemysłowej, systemach sterowania maszyn oraz instalacjach wymagających wysokiej wytrzymałości mechanicznej i odporności na niekorzystne warunki środowiskowe.
Najważniejsze cechy złącza M12 4-pinowego z wolnym końcem kabla
- Standard M12 – 4 piny z kodowaniem typu A, kompatybilność z większością czujników, siłowników i modułów automatyki
- Kabel o długości 10 metrów umożliwia swobodne prowadzenie instalacji nawet w rozległych aplikacjach przemysłowych
- Wolny koniec kabla pozwala na dowolną adaptację złącza do własnych potrzeb oraz łatwą integrację z innymi komponentami
- Wysoki stopień ochrony IP65, IP66K oraz IP67 gwarantuje odporność na wodę, kurz oraz mycie pod ciśnieniem
- Obudowa wykonana z trwałego tworzywa sztucznego oraz złącze metalowe z powłoką niklowaną zapewniają długotrwałą odporność na uszkodzenia mechaniczne
- Przewód wykonany w technologii PUR/PVC – elastyczny, odporny na ścieranie, oleje i typowe środki chemiczne używane w przemyśle
- Przewód 4-żyłowy, skręcany, o przekroju 0,34 mm² – idealny do przesyłania sygnałów oraz zasilania zgodnie z najpopularniejszymi normami
Zastosowanie konektora M12 z przewodem 10 m
Złącze M12 żeńskie z wolnym końcem kabla wykorzystywane jest w szerokiej gamie zastosowań, obejmujących:
- Automatyka przemysłowa – szybkie i niezawodne łączenie czujników, siłowników, wyłączników oraz innych urządzeń
- Robotyka i linie montażowe – integracja urządzeń peryferyjnych z systemami sterowania
- Maszyny produkcyjne
- Przemysł spożywczy, chemiczny, opakowaniowy
- Systemy bezpieczeństwa maszyn
- Aplikacje wymagające wysokiej odporności na wilgoć, pyły, wstrząsy oraz agresywne media
Zalety stosowania konektora M12 z wolnym końcem przewodu
- Szybki i łatwy montaż dzięki prostej formie oraz uniwersalnemu sposobowi podłączenia
- Trwałość i niezawodność nawet w najbardziej wymagających warunkach przemysłowych
- Pozłacane styki zapewniają niską rezystancję kontaktu i długą żywotność połączenia
- Wysoki stopień ochrony stopnia szczelności pozwala na użytkowanie w wymagających warunkach
- Dostosowanie do indywidualnych potrzeb instalacji dzięki wolnym końcom przewodu – pełna swoboda w zakresie podłączania do szafy sterowniczej, modułów wejść/wyjść lub innych komponentów
Typowa numeracja i kolory przewodów
Konektor M12 4-pinowy posiada oznaczenie kolorów przewodów zgodne z powszechnym standardem:
- Pin 1 – brązowy (BN)
- Pin 2 – biały (WH)
- Pin 3 – niebieski (BU)
- Pin 4 – czarny (BK)
Pozwala to na
łatwą identyfikację i szybkie podłączanie przewodów w instalacjach automatyki.
Wymiary i budowa mechaniczna
Kompaktowa konstrukcja złącza (długość 38 mm, średnica 15 mm, gwint M12 x 1) umożliwia zabudowę nawet w miejscach o ograniczonej przestrzeni. Złącze skręcane kluczem SW13 gwarantuje pewny montaż oraz odporność na wibracje.
Bezpieczeństwo i zgodność z normami
Konektor M12 spełnia wymagania normy DIN EN 61076-2-101 oraz posiada certyfikaty bezpieczeństwa elektrycznego (cURus). Wysoki stopień ochrony elektrycznej oraz zabezpieczenie przeciwwstrząsowe sprawiają, że złącze jest odpowiednie do profesjonalnych zastosowań przemysłowych.
