Męski prosty
M8, 3-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 240 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 44 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

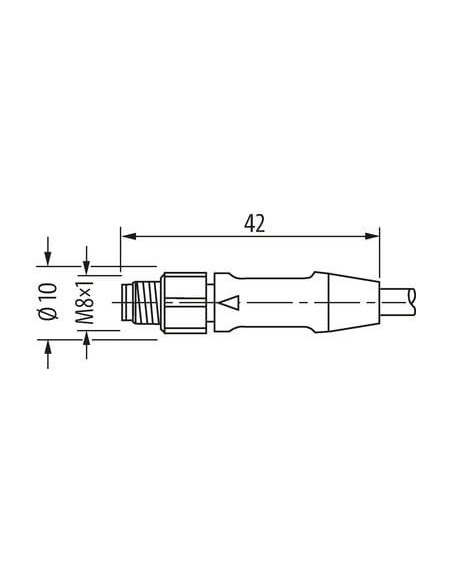

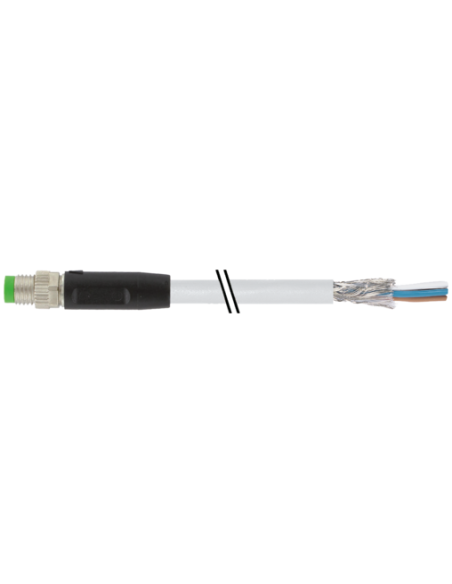

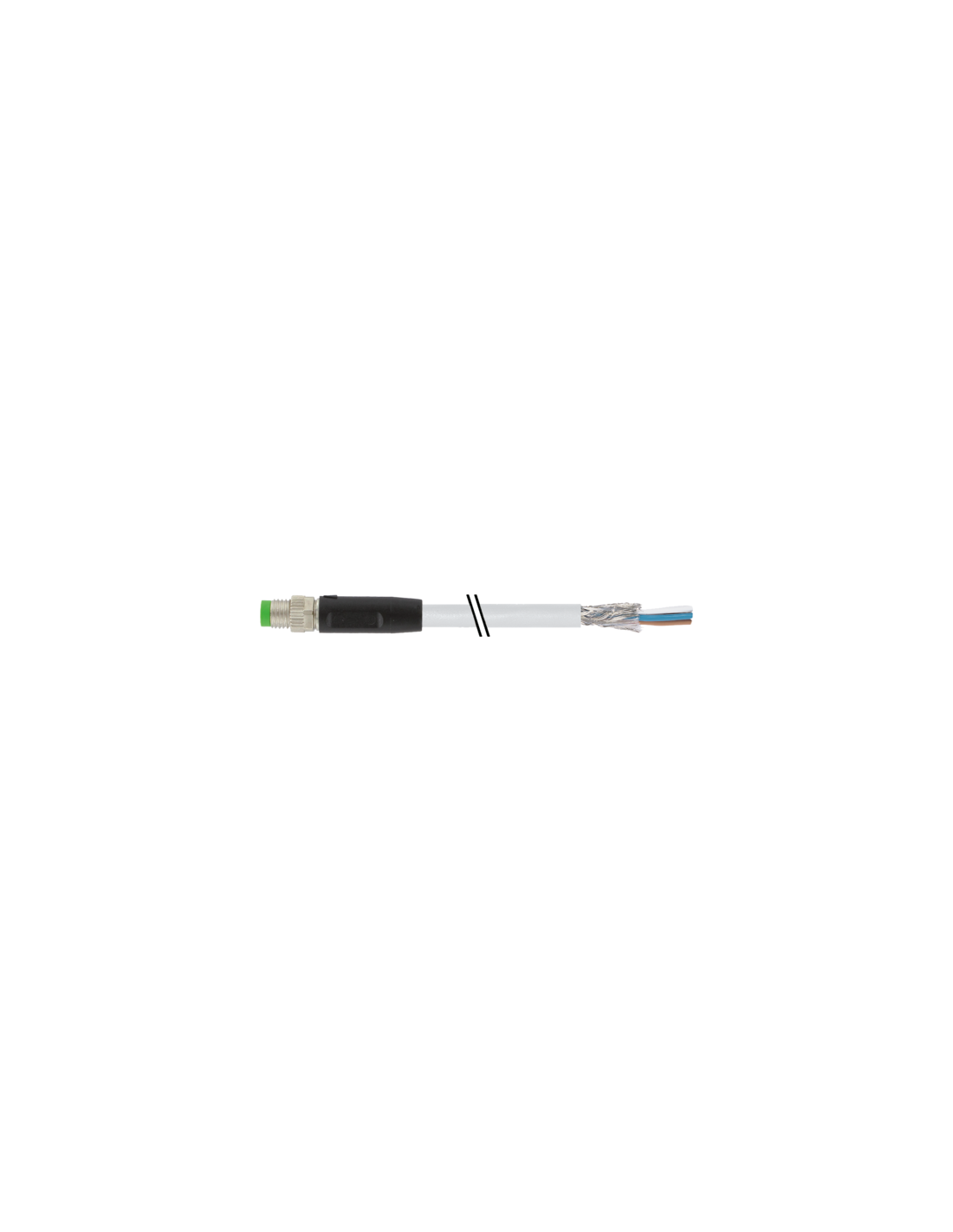

Złącze męskie M8 do kabla, ekranowane 3-pin – 7000-08701-2401000
Złącze męskie M8 0° do kabla – model 7000-08701-2401000 to wysoce niezawodny element połączeniowy, stworzony z myślą o automatyzacji przemysłowej, aplikacjach maszynowych oraz systemach wymagających szybkiego i pewnego łączenia przewodów sygnałowych i zasilających.
Specyfikacja – Złącze ekranowane M8, 3 piny
Ekranowane złącze M8 zostało wyposażone w 3 piny oraz przewód o długości 10 m z wolnym końcem. Zastosowanie ekranu w postaci oplotu miedzianego chroni sygnały przed zakłóceniami elektromagnetycznymi, co jest szczególnie istotne w środowiskach przemysłowych lub miejscach o wysokim poziomie zakłóceń.
- Prosta konstrukcja (0°) umożliwia łatwą integrację z urządzeniem i wygodne prowadzenie kabla.
- Dzięki pozłacanym styków zapewnia pewność połączenia i odporność na utlenianie.
- Wysoki stopień ochrony (IP65, IP66K, IP67) pozwala na użytkowanie zarówno wewnątrz, jak i na zewnątrz, także w miejscach narażonych na pył i wilgoć.
- Wykorzystanie osłony z trwałego PUR gwarantuje odporność na oleje oraz czynniki chemiczne typowe dla przemysłu.
- Kodowanie typu A eliminuje ryzyko pomyłek podczas montażu.
- Złącze jest kompatybilne ze standardem DIN EN 61076-2-114 (M8), co zapewnia szeroką gamę zastosowań oraz pełną zamienność.
Możliwości zastosowania złącza M8 3 pin ekranowanego
Wielofunkcyjność złącza M8 pozwala na jego użycie w różnorodnych systemach automatyki przemysłowej, urządzeniach sterowania, czujnikach, siłownikach oraz w instalacjach maszyn produkcyjnych. Solidna konstrukcja gwarantuje nieprzerwaną pracę nawet w warunkach dużego natężenia ruchu kabli (odporność na zginanie i skręcanie).
- Automatyka przemysłowa i robotyka
- Maszyny produkcyjne i linie montażowe
- Czujniki, siłowniki oraz panele sterowania
- Aplikacje mobilne wymagające odporności na drgania i wstrząsy
- Instalacje narażone na działanie olejów lub substancji chemicznych
Zalety złącza męskiego M8 ekranowanego
Główne atuty:
- Ekranowanie chroniące transmisję sygnału nawet w przypadku zakłóceń elektromagnetycznych
- Odporność na środowisko przemysłowe – wysoka wytrzymałość mechaniczna i chemiczna
- Intuicyjny montaż – gwint M8 x 1 i kodowane złącze
- Wysoka żywotność kabla, potwierdzona milionami cykli gięcia i skręcania
- Ochrona przed wstrząsami i wibracjami dzięki solidnej blokadzie i materiałom wysokiej jakości
Typowy przekrój i podłączenie przewodów – złącze M8 3P

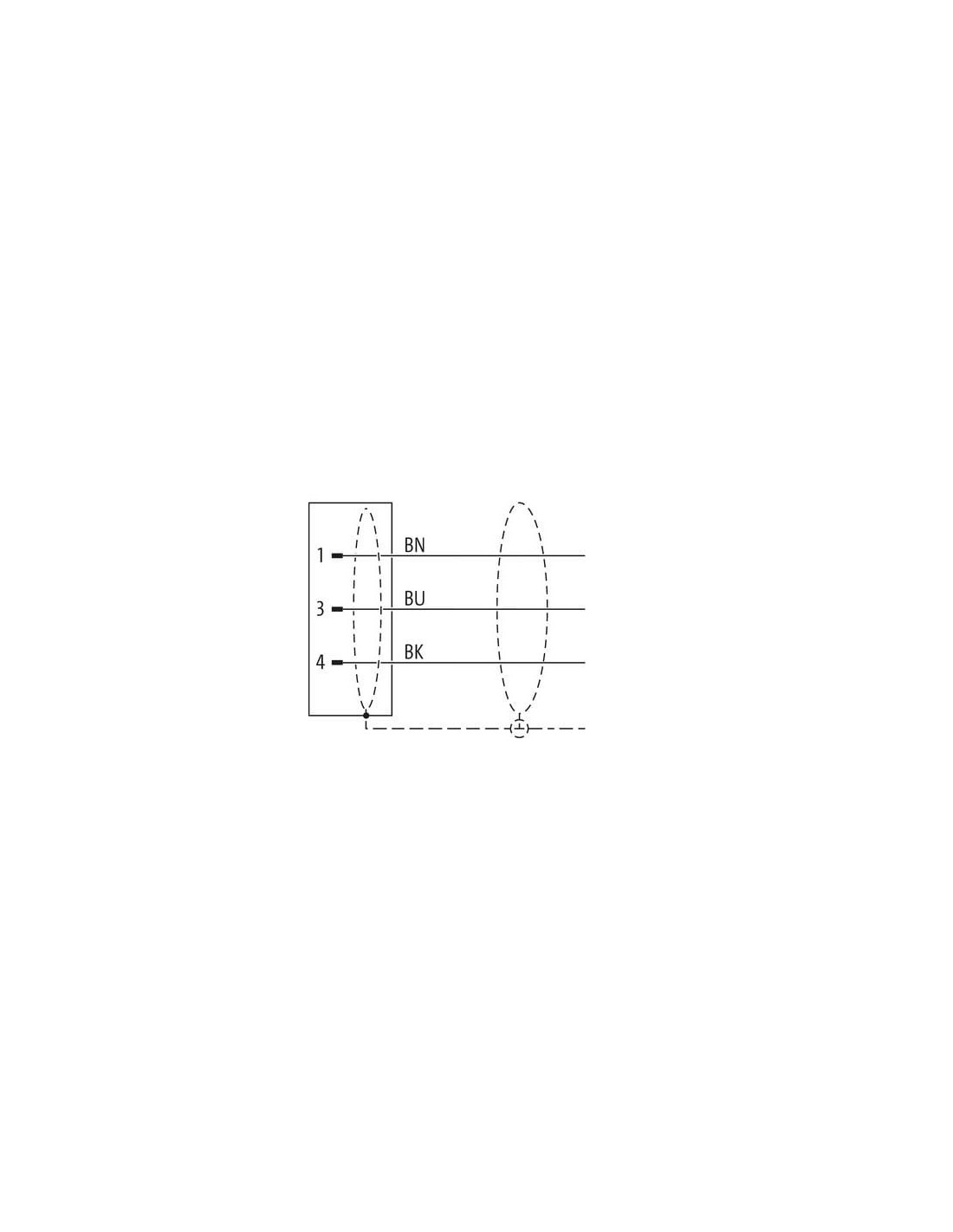

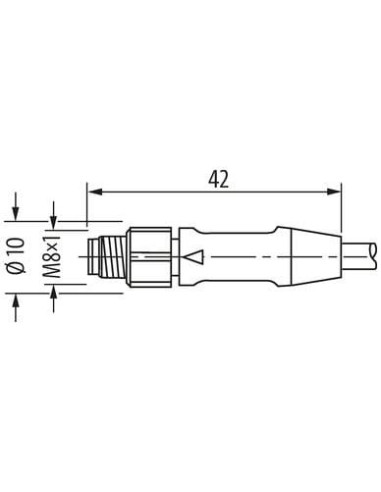

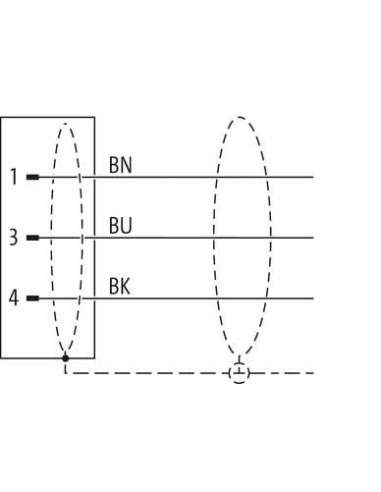

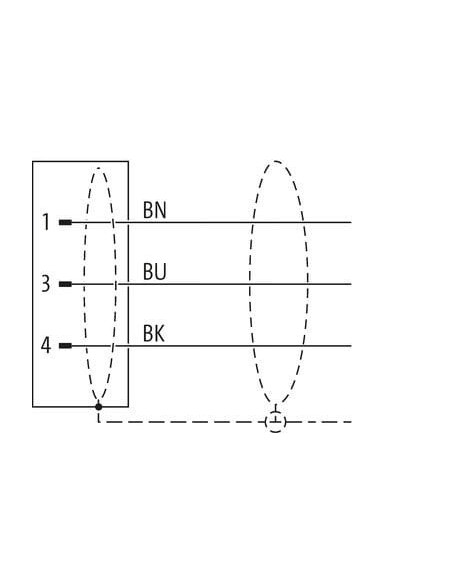

Złącze wykorzystuje typową dla M8 płaską konfigurację 3 żył (brązowy, niebieski, czarny). Przekrój przewodu wynosi 0,34 mm², co zapewnia niskie straty sygnału oraz wysoką wydajność prądową.
Podsumowanie – Złącze M8 0° z ekranem do kabli 3-żyłowych
Złącze M8 męskie z prostym wyprowadzeniem kabla, ekranowane, to optymalne rozwiązanie do wymagających aplikacji przemysłowych. Sprawdza się doskonale tam, gdzie niezbędna jest niezawodność transmisji danych, odporność na trudne warunki zewnętrzne oraz łatwość montażu. Produkt pozwala stworzyć trwałe i bezpieczne połączenie elektryczne w środowisku automatyki, robotyki oraz przemysłu maszynowego.
