Złącza wtykowe dla przemysłu spożywczego
Żeński kątowe
M12, 4-piny
Kodowanie A

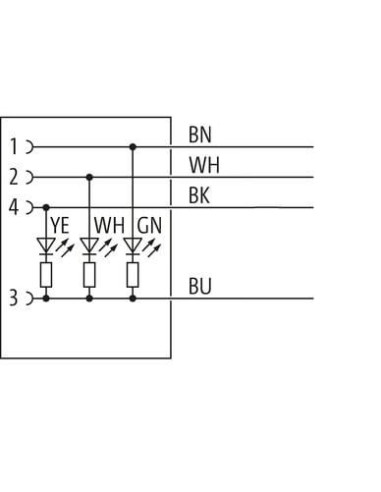

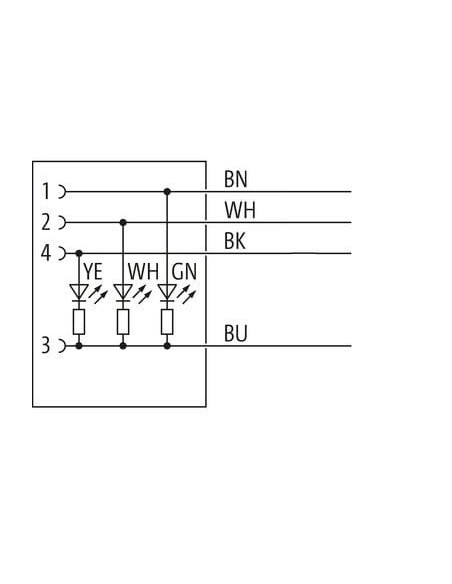

3× LED (PNP)
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze kątowe M12 z diodą LED i końcówką kabla V4A do zastosowań przemysłowych

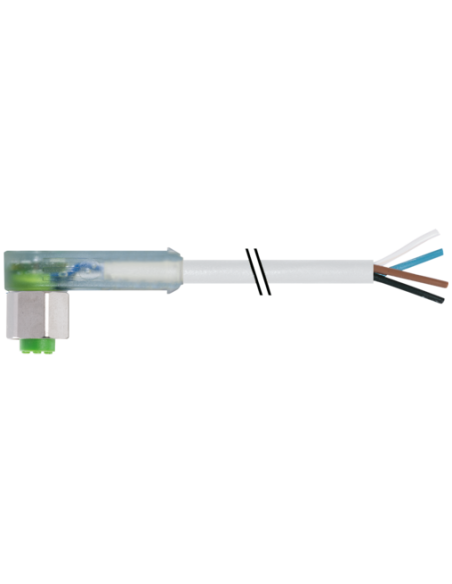

Złącze kątowe M12 z diodą LED (kod produktu: 7014-12421-2140200) to wysokiej klasy komponent przeznaczony głównie do zastosowań w przemyśle spożywczym, automatyce przemysłowej oraz instalacjach wymagających wysokiej odporności chemicznej i mechanicznej. Produkt wyposażony jest w 4-pinową końcówkę kablową oraz czytelny sygnalizator LED (biały, zielony, żółty), który ułatwia bieżący monitoring stanu połączenia.
Zastosowania złącza M12 V4A w przemyśle i automatyce
Złącze M12 z diodą LED doskonale sprawdzi się w:
- przemyśle spożywczym — konstrukcja odporna na chemikalia i oleje, łatwa w utrzymaniu czystości
- aplikacjach wymagających wysokiego stopnia ochrony IP65, IP66K, IP67, IP68, IP69K
- monitorowaniu maszyn i urządzeń — szybkie wykrywanie stanów pracy dzięki zintegrowanym wskaźnikom LED
- połączeniach w trudnych warunkach środowiskowych — temperatury pracy od -25°C do 85°C, odporność na wibracje i wstrząsy
Najważniejsze cechy techniczne złącza M12 z diodą LED
- Kątowy wariant żeński z końcówką kablową — wygodny montaż nawet w ograniczonych przestrzeniach
- Materiał: stal nierdzewna V4A (1.4404) — wysoka odporność na korozję
- Obudowa z tworzywa sztucznego o podwyższonej odporności chemicznej i mechanicznej
- Czteropinowe wyjście z kodowaniem typu A — pełna kompatybilność z popularnymi systemami automatyki
- Powłoka styku pozłacana zapewniająca trwałość i minimalizację oporów przejścia
- Kabel 2 m wykonany z elastycznego, odpornego na ścieranie PVC
- Możliwość łatwego przedłużenia i indywidualnego dostosowania długości przewodu
Korzyści z zastosowania złącza M12 LED w automatyce
- Sygnalizacja LED pozwala na natychmiastowe sprawdzenie stanu pracy
- Stabilność połączenia dzięki zastosowaniu wysokiej jakości materiałów i konstrukcji kątowej
- Szeroki zakres temperatury pracy gwarantuje niezawodność w różnych warunkach
- Uniwersalność zastosowań – od taśmociągów, maszyn pakujących, po technologie przetwórstwa spożywczego
Typowe zastosowania i montaż złączy M12 V4A
Złącza M12 kątowe z LED są wykorzystywane do sygnałów sterujących, transmisji danych oraz zasilania czujników i elementów wykonawczych w systemach automatyki. Dzięki wysokiemu stopniowi ochrony produkt może być stosowany w myjniach, fabrykach, liniach produkcyjnych oraz na liniach spożywczo-przetwórczych.
Łatwość montażu zapewnia solidna blokada ze stali nierdzewnej V4A oraz złącze śrubowe (SW14/klucz 13), co dodatkowo zabezpiecza przed luzowaniem się pod wpływem drgań i wibracji. Końcówka kablowa umożliwia swobodną integrację w różnych aplikacjach, pozwalając na indywidualne dopasowanie długości przewodu.
Bezpieczeństwo i zgodność z normami
Złącze M12 z diodą LED spełnia rygorystyczne normy odporności środowiskowej (EN IEC 60529) oraz posiada certyfikat cURus, gwarantując długotrwałą, bezawaryjną pracę nawet w najtrudniejszych warunkach. Konstrukcja pozbawiona szkodliwych substancji (wolna od ołowiu, kadmu, FCKW i silikonu) pozwala na stosowanie w branży spożywczej i farmaceutycznej zgodnie z wymaganiami bezpieczeństwa.
