Żeński proste
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty typu 7000-17041-2950300 to wysokiej klasy element przeznaczony do zastosowań przemysłowych. Jego 8-pinowa konstrukcja oraz proste odejście kablowe gwarantują uniwersalność podłączenia w wielu aplikacjach automatyki przemysłowej, robotyki, systemach czujnikowych oraz urządzeniach pomiarowych.
Złącze M12 żeńskie idealnie nadaje się do realizacji stabilnych i bezpiecznych połączeń sygnałowych oraz zasilających w środowiskach narażonych na trudne warunki eksploatacji. Dzięki podwyższonemu stopniowi ochrony IP65, IP66K i IP67, konektor ten może być używany zarówno w pomieszczeniach, jak i na zewnątrz, chroniąc przed kurzem, wodą oraz działaniem agresywnych środków chemicznych (konieczność wcześniejszego sprawdzenia odporności materiału na konkretne substancje).
Konektor posiada obudowę wykonaną z odpornego tworzywa sztucznego oraz solidny zacisk śrubowy z odlewu cynkowego, co zapewnia dużą trwałość i bezpieczeństwo użytkowania. Złocone styki gwarantują niezawodne przewodzenie sygnału oraz minimalizują ryzyko utleniania. Długość kabla wynosi 3 metry, co pozwala na wygodne prowadzenie instalacji w szafach sterowniczych i na liniach produkcyjnych.
Kodowanie typu A umożliwia szybkie i prawidłowe podłączenie w popularnych układach automatyki, zapobiegając przypadkowemu zamienieniu przewodów. Przewody o przekroju 0,25 mm² i różnorodnych kolorach izolacji (m.in. brązowy, biały, niebieski, czarny, szary, różowy, fioletowy, pomarańczowy) ułatwiają identyfikację torów sygnałowych.
Produkt spełnia normę DIN EN 61076-2-101 (M12) oraz posiada liczne certyfikaty jakości. Doskonała odporność na oleje, benzynę i płomienie (zgodność z UL 1581 oraz IEC 60332-2-2) sprawia, że konektor M12 przeznaczony jest do pracy w środowiskach o wysokich wymaganiach bezpieczeństwa. Niewielka waga przewodu (55 g/m) oraz elastyczna powłoka PUR zapewniają łatwość prowadzenia i odporność na uszkodzenia mechaniczne.

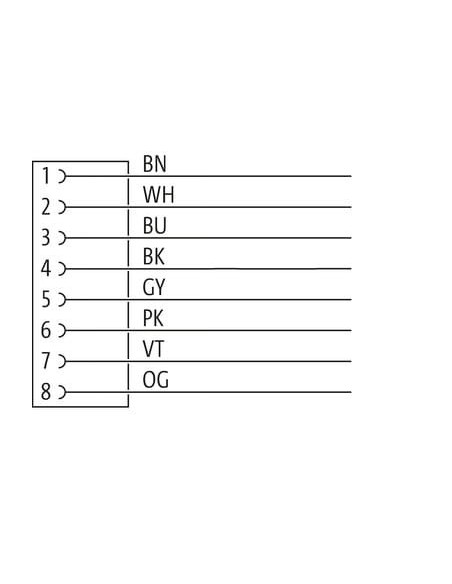

Dokładny schemat pinów i kolorów przewodów ułatwia poprawne podłączenie w rozbudowanych instalacjach:
Ilustracje techniczne i szczegółowe parametry mechaniczne dostępne są w dokumentacji produktu.
Konektor M12 żeński prosty z wolnym kablem o kodzie 7000-17041-2950300 to niezawodne rozwiązanie do wszelkich zastosowań w przemyśle, gdzie liczy się trwałość, bezpieczeństwo oraz niezawodność przesyłu sygnałów i zasilania.
