Żeński kątowe
M8, 3-piny
2× LED (PNP)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

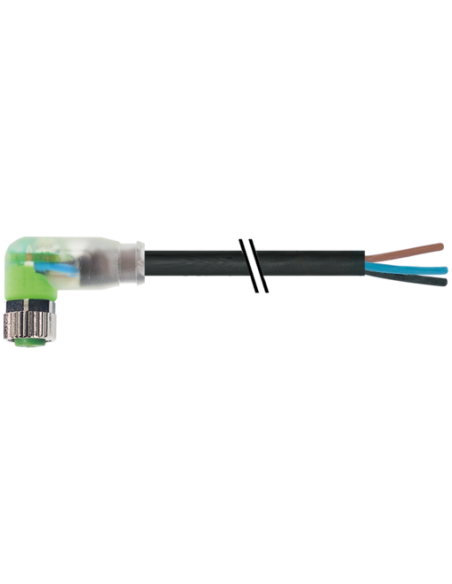

Konektor M8 żeński kątowy z wolnym końcem kabla – profesjonalne rozwiązanie do automatyki
Konektor M8 żeński kątowy z wolnym kablem (kod produktu: 7000-08121-6300150) to niezawodne złącze przeznaczone do zastosowań przemysłowych, automatyki oraz systemów czujników. Wyposażony w trzy pozłacane piny, wyróżnia się wysokim poziomem ochrony oraz trwałością, dzięki czemu znajduje zastosowanie wszędzie tam, gdzie kluczowa jest pewność transmisji sygnału oraz odporność na niekorzystne warunki środowiskowe.
Najważniejsze zalety konektora M8 żeńskiego z przewodem
- Solidna budowa – wykonany z trwałego tworzywa sztucznego PUR, odpornego na działanie chemikaliów, olejów oraz promieniowania UV.
- Wysoki poziom ochrony – stopień ochrony IP65, IP66K, IP67 umożliwia bezpieczną pracę w warunkach zapylenia i wilgoci.
- Kątowe odejście kablowe – kompaktowa konstrukcja ułatwia instalację w trudno dostępnych miejscach oraz w panelach sterowania.
- Dwie diody LED – zielona i żółta, umożliwiające szybką diagnostykę stanu połączenia oraz sygnalizację PNP.
- Precyzyjne połączenia – trzy piny z pozłacaną powłoką gwarantują stabilny sygnał i niską rezystancję kontaktu.
- Możliwość doboru długości przewodu – standardowa długość to 1,5 m, inne długości dostępne na zamówienie.
- Trwały przewód – elastyczny przewód przystosowany do intensywnej pracy w ruchu, spełniający normy odporności na gięcie i skręcanie (do 10 mln cykli).
Typowe zastosowania konektora M8 z wolnym końcem kabla
- Podłączanie czujników i aktuatorów w systemach automatyki maszyn
- Systemy detekcji i pomiaru w przemyśle spożywczym, farmaceutycznym, motoryzacyjnym i logistycznym
- Integracja z urządzeniami robotycznymi
- Zastosowania wymagające wysokiej odporności na czynniki atmosferyczne oraz mechaniczne
- Modernizacja lub naprawa instalacji z wykorzystaniem przewodów zakończonych wolnym końcem
Opis budowy konektora M8 – kluczowe cechy techniczne
Złącze M8 posiada gwint M8 x 1 mm, kątową głowicę wykonaną z odpornego na uszkodzenia stopu cynku oraz plastikową śrubę radełkowaną. Otwarty koniec przewodu umożliwia samodzielne zarabianie końcówek i indywidualne dostosowanie do instalacji użytkownika.
Przewód trzyżyłowy, z żyłami skręcanymi (32 druciki w żyłce), wykonany z miedzi, został zabezpieczony trwałą izolacją PP oraz elastycznym płaszczem PUR. Konektor zapewnia bezhalogenowość, brak ołowiu i kadmu oraz odporność na działanie płomienia (zgodność z normą UL 1581 oraz IEC 60332-2-2).
Konektor automatyczny M8 – idealny wybór do wymagających aplikacji
Konektory M8 znajdują zastosowanie w przemysłowych aplikacjach wymagających niezawodnych, kompaktowych i łatwych w montażu połączeń sygnałowych i zasilających. Są kompatybilne z większością urządzeń automatyki zgodnych z normą DIN EN 61076-2-104, dzięki czemu idealnie sprawdzają się zarówno w rozbudowanych liniach produkcyjnych, jak i w mniejszych systemach sterowania.
Zaawansowana konstrukcja oraz wysoka jakość wykonania gwarantują stabilność połączeń na lata oraz bezpieczeństwo eksploatacji nawet w najtrudniejszych warunkach przemysłowych.
