Żeński proste
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 114 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

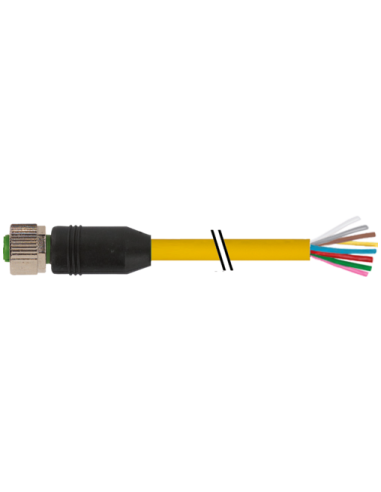

Złącze kablowe M12 żeńskie 0° do kabla 8-pinowego 2m – 7000-17041-1140200
Przemysłowe złącze M12 żeńskie proste to wysokiej jakości komponent do transmisji sygnałów i zasilania w aplikacjach automatyki przemysłowej. Wersja 8-pinowa, wyposażona w złącze proste oraz solidny kabel o długości 2 m z wolnym końcem przewodów, zapewnia szerokie możliwości integracji z różnymi systemami maszyn.
Złącze przemysłowe M12 przeznaczone jest do pracy w wymagających warunkach – posiada wysokie klasy szczelności IP65, IP66K oraz IP67. Gwarantuje odporność na pył, wodę, oleje oraz typowe środki chemiczne wykorzystywane w przemyśle. Złącze wykonane jest z trwałych materiałów: obudowa z tworzywa o wysokiej odporności chemicznej, a śruba przyłączeniowa z niklowanego odlewu cynkowego. Końcówki stykowe są pozłacane, co zapewnia niezawodność transmisji sygnału i odporność na korozję.
Typowe zastosowania i możliwości wykorzystania złączy M12
- Automatyka przemysłowa – podłączanie czujników, siłowników, serwonapędów oraz elementów systemów sterowania.
- Budowa maszyn i linii produkcyjnych – uniwersalne, odporne na zabrudzenia połączenia w szafach sterowniczych i automatyce procesowej.
- Technika transportowa i magazynowa – systemy przenośników automatycznych, AGV, robotyka.
- Systemy bezpieczeństwa oraz monitoring – integracja urządzeń bezpieczeństwa, komunikacja IO-Link.
Złącze kablowe M12 spełnia wymagania normy DIN EN 61076-2-101 oraz posiada szeroki zakres temperatur pracy od -25°C do +85°C, dzięki czemu doskonale sprawdza się w trudnych warunkach przemysłowych oraz w środowiskach narażonych na zmienne warunki atmosferyczne.
M12 żeński 8-pin – szczegółowe właściwości i zalety
- Kodowanie typu A – łatwa, bezbłędna identyfikacja podłączenia.
- Kabel o wysokiej elastyczności – odporny na wielokrotne zginanie (10 milionów cykli C-track), o promieniach gięcia pozwalających na instalacje w ruchomych częściach maszyn.
- Izolacja PUR – powłoka kabla odporna na ścieranie, chemikalia, oleje i bezhalogenowa, co sprawia, że jest bezpieczna dla środowiska oraz wytrzymała mechanicznie.
- 8 żył o przekroju 0,25 mm² – umożliwia przesyłanie sygnałów i zasilania w standardowych oraz bardziej zaawansowanych zastosowaniach.
- Długość kabla 2 m – elastyczność montażu w urządzeniach lub rozdzielniach zlokalizowanych w trudno dostępnych miejscach.
- Odporność na płomień – spełnia normy UL 1581 oraz IEC 60332-2-2.
Kolorystyka przewodów i przyporządkowanie pinów – schemat podłączenia
Kodowanie przewodów:
- 1 – Biały (WH)
- 2 – Brązowy (BN)
- 3 – Zielony (GN)
- 4 – Żółty (YE)
- 5 – Szary (GY)
- 6 – Różowy (PK)
- 7 – Niebieski (BU)
- 8 – Czerwony (RD)
Układ pinów zgodny z przemysłowym standardem M12 8-pin A-code, co ułatwia integrację z czujnikami, serwomechanizmami oraz rozgałęźnikami sygnałowymi.
Złącze M12 – niezawodność połączenia i bezpieczeństwo pracy
Złącze M12 żeńskie do kabla zapewnia bezpieczne i trwałe połączenie wszędzie tam, gdzie wymagane są wysokie standardy szczelności, odporności mechanicznej oraz niezawodności transmisji sygnału. Jest stosowane w systemach zautomatyzowanych oraz aplikacjach wymagających odporności na wibracje i obciążenia mechaniczne.
Produkt znakowany certyfikatem cURus, przeznaczony do zastosowań profesjonalnych i przemysłowych w Europie oraz Ameryce Północnej.
