Żeński proste
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 722 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

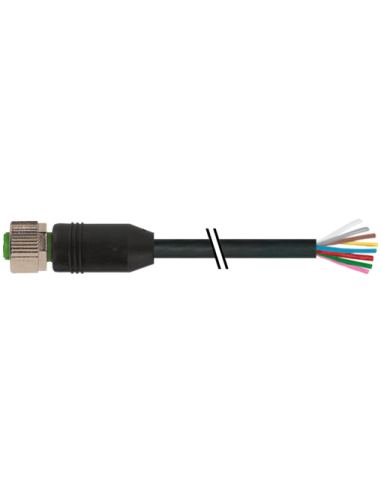

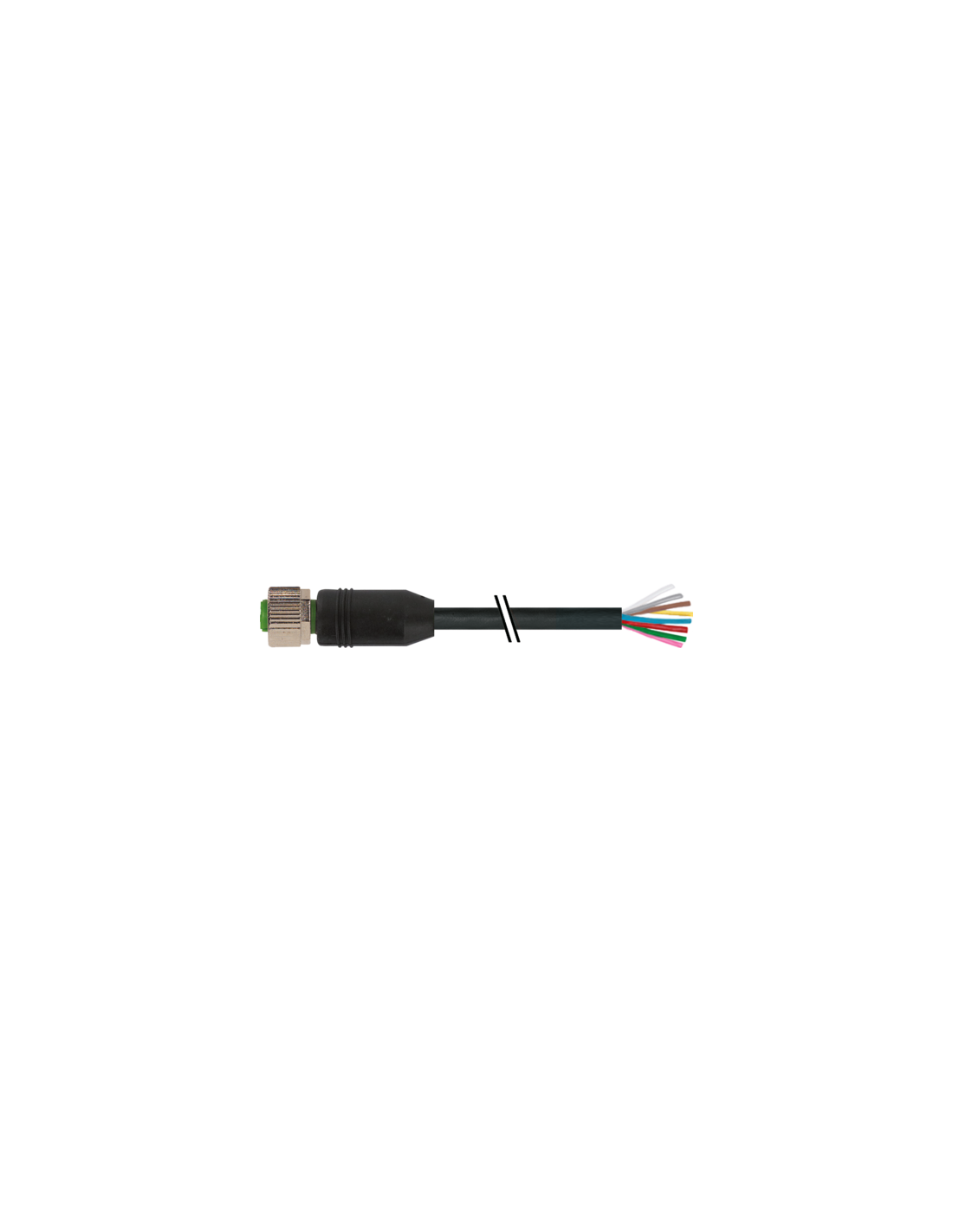

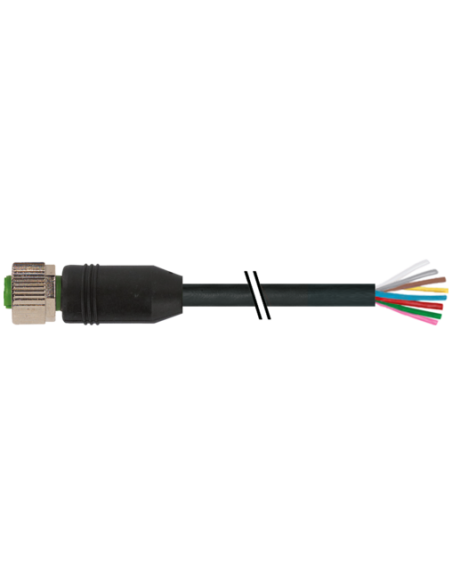

Złącze kablowe M12 żeńskie 8-pinowe na kabel – 7000-17041-7223000
Złącze M12 żeńskie na kabel o długości 30 metrów to przemysłowe rozwiązanie dedykowane do zastosowań w automatyce, systemach czujników, przetworników oraz instalacjach przemysłowych, gdzie wymagana jest niezawodność, wytrzymałość mechaniczna i odporność na czynniki środowiskowe.
Charakterystyka i możliwości zastosowania złącza kablowego M12
Konektor M12 typu żeńskiego (female), wyposażony w 8 pozłacanych pinów, zapewnia stabilną i bezpieczną transmisję sygnałów oraz zasilania, nawet w trudnych warunkach przemysłowych. Uniwersalny standard złącza M12 x 1 umożliwia szeroką kompatybilność z urządzeniami automatyki, w tym czujnikami, siłownikami oraz innymi elementami sterowania liniami produkcyjnymi.
- Kodowanie A pozwalające na bezbłędną identyfikację i podłączenie
- Stopień ochrony IP65, IP66K, IP67 – odporność na pył, kurz i wodę, nawet przy intensywnym myciu i w trudnych warunkach (jedynie przy prawidłowym montażu: włożone, przykręcone)
- Obudowa i powłoka przewodu wykonane z PUR, zapewniające wysoką odporność chemiczną, dobrą elastyczność oraz trwałość
- Osiem żył o przekroju 0,25 mm² – możliwość przesyłu sygnałów lub zasilania do wielu urządzeń
- Montaż i podłączenie poprzez zacisk śrubowy – bezpieczne i trwałe połączenie
Typowe zastosowania i zalety złącza M12 żeńskiego na kabel
Dzięki swoim właściwościom produkt znajduje zastosowanie w:
- Automatyce przemysłowej – łączenie czujników, przekaźników, sterowników PLC
- Budowie maszyn – realizacja rozszerzonych połączeń w warunkach wymagających wysokiej odporności na drgania, oleje czy agresywne media (przy wcześniejszej weryfikacji odporności materiałów)
- Systemach transportu i logistyki – niezawodne podłączenie w rozproszonych instalacjach
- Systemach bezpieczeństwa – przesył sygnałów alarmowych lub kontrolnych w trudnych warunkach zewnętrznych i wewnętrznych
- Infrastrukturze budynkowej – instalacje HVAC, monitoring, sterowanie oświetleniem
Złącze M12 o długości 30 m z otwartym zakończeniem pozwala na dowolne dopasowanie przewodów do potrzeb instalacyjnych oraz integrację z innymi systemami. Standardowe kolory żył ułatwiają prawidłowe okablowanie i serwis, a możliwość pracy w szerokim zakresie temperatur (-25°C do +85°C) zapewnia elastyczność montażową w różnych środowiskach.
Zalety techniczne złącza kablowego M12 żeńskiego
- Wysokiej klasy ochrona IP – zastosowanie na zewnątrz, w halach produkcyjnych i wszędzie tam, gdzie istotna jest szczelność oraz ochrona przed czynnikami zewnętrznymi
- Wytrzymałość mechaniczna – odporność na wielokrotne zginanie oraz skręcanie (dedykowane do wielokrotnych cykli ruchu)
- Bezhalogenowa, bezołowiowa konstrukcja – bezpieczeństwo użytkowania oraz zgodność z wymaganiami ekologicznymi
- Pozłacane styki – zwiększona odporność na śniedzenie i długotrwałe, niezawodne połączenie elektryczne
- Niski opór i wysoka prądowość – do 3A na przewód przy zachowaniu wysokiej niezawodności przesyłu sygnałów
Oferowany żeński konektor M12 na kabel 8-pinowy to sprawdzony wybór dla instalatorów oraz projektantów rozbudowanych systemów przemysłowych, budynkowych i automatyki. Idealny do nowoczesnych linii produkcyjnych, węzłów komunikacyjnych maszyn oraz rozwiązań, gdzie liczy się solidność, uniwersalność i trwałość połączenia.
