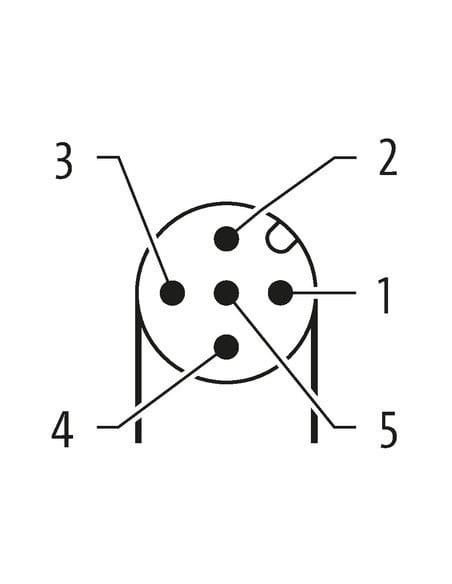

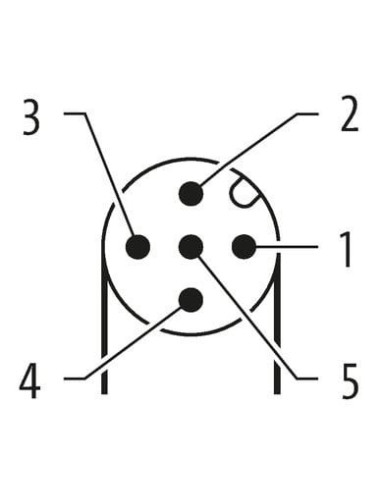

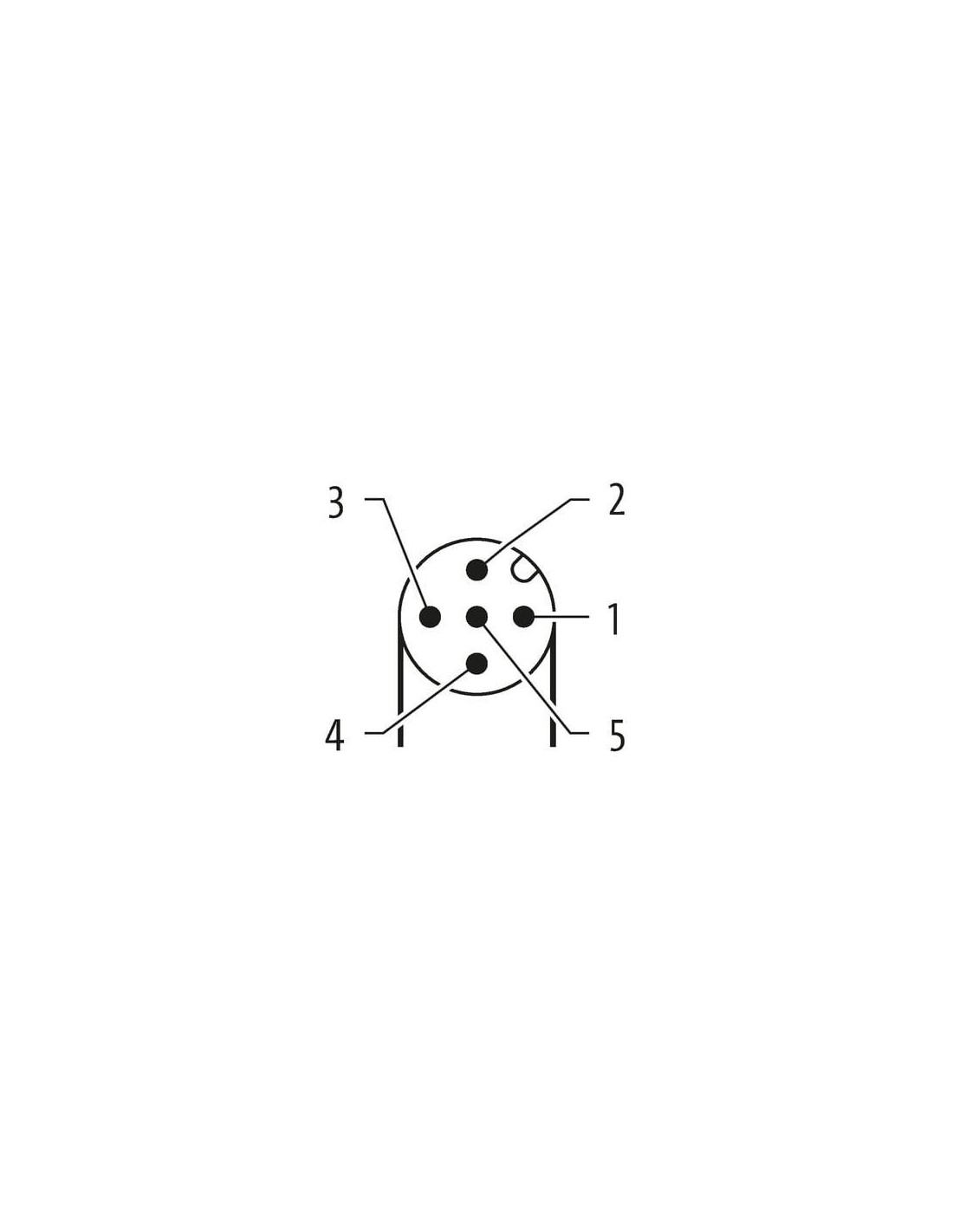

Męski 90°
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 615 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

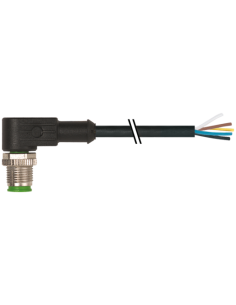

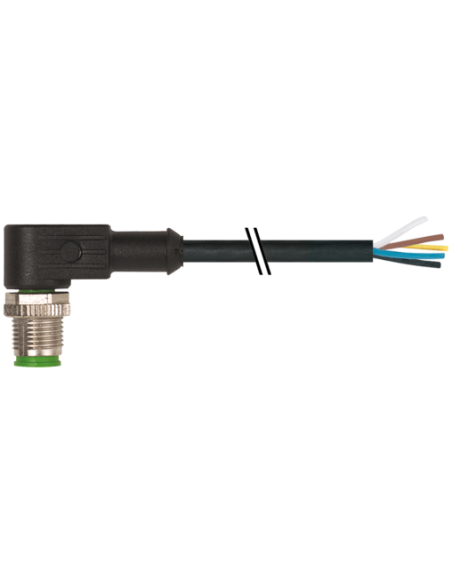

Konektor M12 męski kątowy na wolny kabel 7000-12121-6151000 – złącze przemysłowe 5-pinowe do automatyki
Konektor M12 męski kątowy o kodzie 7000-12121-6151000 to solidne i uniwersalne złącze wykorzystywane w przemysłowych instalacjach automatyki, robotyki, urządzeniach pomiarowych oraz systemach sterowania. Dzięki kątowej konstrukcji i wysokiemu stopniowi ochrony, ten konektor zapewnia niezawodne połączenie w trudnych warunkach przemysłowych.
Zastosowanie konektora M12 męskiego 90°, 5-pinowego
Konektory M12 są powszechnie stosowane w:
- automatyce przemysłowej – do łączenia czujników, siłowników i urządzeń sterujących,
- budowie maszyn – umożliwiają szybki montaż i serwis przewodów sygnałowych oraz zasilających,
- systemach transportowych – zapewniają odporność na wstrząsy oraz zabezpieczają połączenia przed pyłem i wilgocią,
- instalacjach mobilnych i aplikacjach wymagających częstego przemieszczania przewodów,
- automatyzacji procesów produkcyjnych oraz technice pomiarowej.
Kluczowe zalety konektora M12 męskiego na wolny kabel
- Wytrzymała konstrukcja: Obudowa wykonana z odpornego tworzywa sztucznego z metalową śrubą radełkowaną i niklowaną pokrywą zapewnia wysoką trwałość nawet w agresywnym środowisku przemysłowym.
- Kątowa budowa 90°: Pozwala na łatwy montaż w miejscach o ograniczonej przestrzeni.
- Stopień ochrony IP65/IP66K/IP67: Gwarantuje odporność na wodę, kurz oraz wysoką ochronę przed czynnikami zewnętrznymi.
- Pięciopinowa konfiguracja: Umożliwia przesył sygnałów cyfrowych oraz analogowych, a także zasilania.
- Pozłacane styki: Zwiększają przewodność i chronią przed korozją, gwarantując długotrwałą niezawodność działania.
- 10-metrowy przewód odporny na oleje i czynniki chemiczne (PVC/PUR, przewód bezołowiowy i wolny od kadmu), co pozwala na zastosowanie w różnych środowiskach pracy.
- Prosty montaż: Oznaczone przewody i kodowanie A ułatwiają podłączenie i eliminują ryzyko pomyłek podczas instalacji.
Typowe zastosowania i możliwości wykorzystania konektora M12 kątowego
Konektor M12 męski, kątowy na kabel o długości 10 m najlepiej sprawdza się w aplikacjach wymagających szczelnych, odpornych na wibracje połączeń elektrycznych, gdzie ważna jest zarówno szczelność, jak i odporność na zjawiska mechaniczne oraz chemiczne. Długi przewód zapewnia elastyczne prowadzenie okablowania nawet w większych maszynach i rozbudowanych liniach produkcyjnych. Odpowiednio zabezpieczone złącze gwarantuje bezpieczną pracę urządzeń nawet w wymagających warunkach środowiskowych.
Zastosowanie konektora ogranicza koszty przestojów związanych z awariami połączeń oraz przyspiesza serwis i wymiany podzespołów, ułatwiając szybkie rozłączanie i łączenie przewodów.
Budowa i parametry techniczne konektora M12 męskiego, kątowego
- Gwint: M12 x 1
- Liczba pinów: 5
- Moment dokręcający: 0,6 Nm
- Zakres temperatury pracy: -25°C do +85°C (konektor), -30°C do +80°C (przewód)
- Przepust kablowy: Ochrona przeciwwstrząsowa, stabilna blokada, rozpiętość klucza SW13
- Maksymalne napięcie robocze: 125 V (AC/DC), maksymalny prąd na styk: 4 A
- Izolacja przewodów: PVC/PUR, bezhalogenowa, odporna na promieniowanie UV, oleje i płomień
- Standard: Zgodność z normą DIN EN 61076-2-101 (M12)
- Kodowanie: A, ułatwiające szybką i bezbłędną identyfikację
Konektor M12 męski, kątowy na wolny kabel to uniwersalne rozwiązanie dla wymagających instalacji, które zapewnia pewność połączenia elektrycznego oraz bezpieczeństwo pracy w przemyśle i automatyce.
