Męski 90°
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

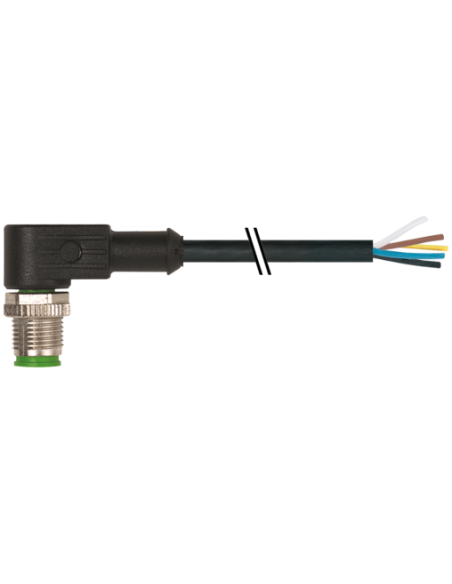

Złącze M12 kątowe męskie 5-pinowe z przewodem 1 m – kod 7000-12121-6350100
Złącze M12 z przewodem o długości 1 metra to profesjonalne rozwiązanie do zastosowań przemysłowych, automatyki oraz budowy maszyn. Prezentowany wariant wyposażony jest w kątowy męski wtyk 5-pinowy zgodny z normą DIN EN 61076-2-101 (M12), co pozwala na szerokie zastosowanie w wymagających środowiskach pracy.
Zastosowania złącza M12 z kablem
Tego typu przewód z wtyczką M12 znajduje zastosowanie w branżach, w których kluczowa jest trwałość i niezawodność połączeń elektrycznych. Typowe obszary to:
- Instalacje przemysłowe – czujniki, siłowniki, urządzenia pomiarowe
- Automatyka i robotyka – połączenia w szafach sterowniczych i zrobotyzowanych liniach produkcyjnych
- Transport i logistyka – systemy monitoringu, taśmociągi, przemysłowe przenośniki
- Systemy bezpieczeństwa – podłączenia urządzeń, np. kurtyn świetlnych
- Automatyka budynkowa – integracja systemów BMS, HVAC, sterowanie oświetleniem
Zalety i cechy przewodu M12 z końcówką przewodową
- Kątowe złącze M12 ułatwia prowadzenie przewodów w trudno dostępnych miejscach, minimalizując naprężenia na kablu.
- Pięć pozłacanych pinów zapewnia stabilną transmisję sygnałów i odporność na korozję.
- Wysoka klasa szczelności IP65, IP66K, IP67 gwarantuje odporność na kurz, wilgoć i strumienie wody pod ciśnieniem.
- Trwała obudowa z tworzywa sztucznego odpornego chemicznie (PUR), wytrzymała na oleje i płyny typowe dla środowisk przemysłowych.
- Wytrzymały przewód o przekroju 0,34 mm², odporny na zginanie, skręcanie i wielomilionowe cykle ruchu.
- Uniwersalne końce przewodu (wolne końcówki), umożliwiają łatwe podłączenie do dowolnej instalacji lub dalsze zakończenie konektorem.
- Zakodowanie typu A – zapobiega przypadkowym błędom w podłączeniu.
- Bezhalogenowa, bezołowiowa konstrukcja, pozbawiona siarki i kadmu, zapewnia bezpieczeństwo dla środowiska oraz użytkowników.

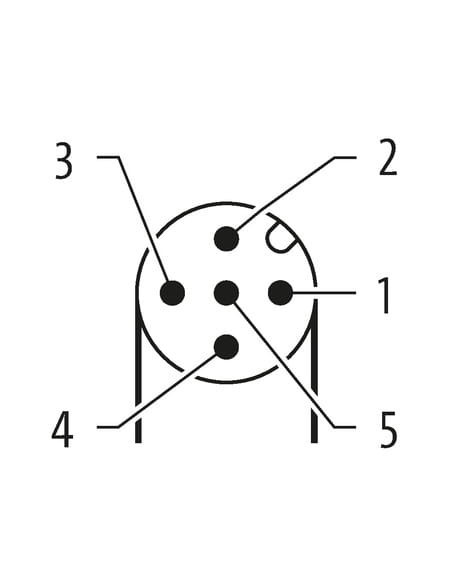

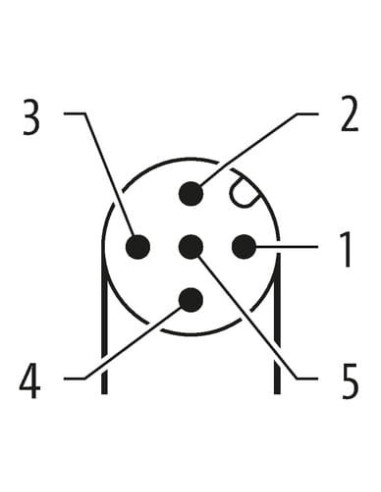

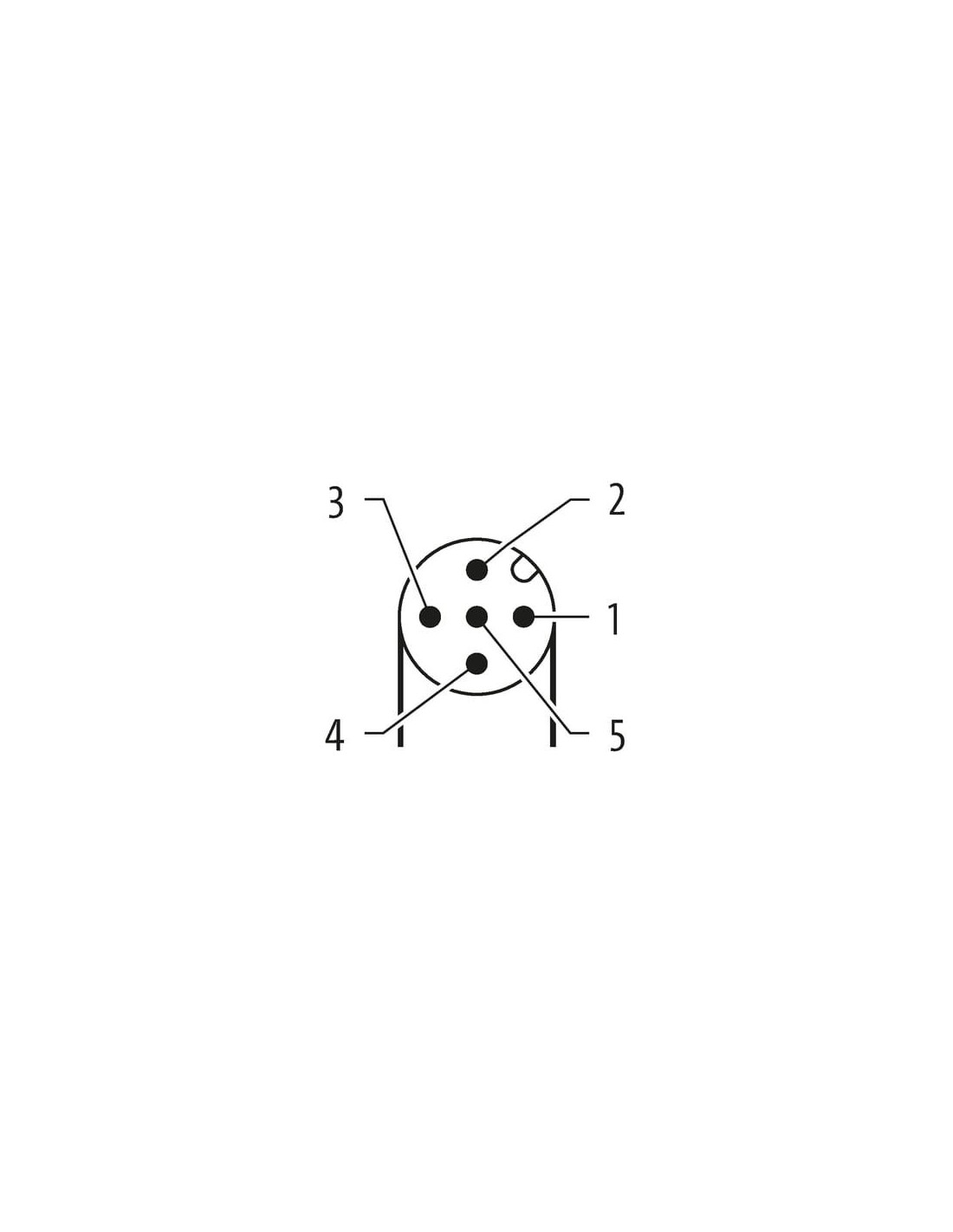

Złącze M12 – Budowa i schemat połączeń
Przewód posiada pięć żył (brązowy, biały, niebieski, czarny, zielono-żółty), które można przypisać według standardowego układu M12:
- 1 (BN) – brązowy
- 2 (WH) – biały
- 3 (BU) – niebieski
- 4 (BK) – czarny
- 5 (GN YE) – zielono-żółty
Odporność i parametry środowiskowe złącza kablowego M12
- Odporność na UV zgodnie z DIN EN ISO 4892-2
- Testy palności: UL 1581, IEC 60332-2-2
- Odporność na oleje, benzynę i chemikalia – idealny do środowisk wymagających podwyższonej ochrony
- Szeroki zakres temperatur pracy: od -40°C do 90°C (w zależności od ruchu przewodu i czasu eksploatacji)
Dlaczego wybrać przewód M12 kątowy z wolnymi końcówkami?
Złącze M12 w wersji kątowej z przewodem 1 m i otwartym końcem to optymalny wybór do szybkiego montażu oraz łatwej integracji zasilania, sygnału lub transmisji danych w układach automatyki. Rozwiązanie sprawdza się zarówno przy rozbudowie już istniejących instalacji, jak i projektowaniu nowych połączeń, tam gdzie niezawodność oraz odporność na czynniki zewnętrzne mają największe znaczenie.
