Żeński kątowe
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |

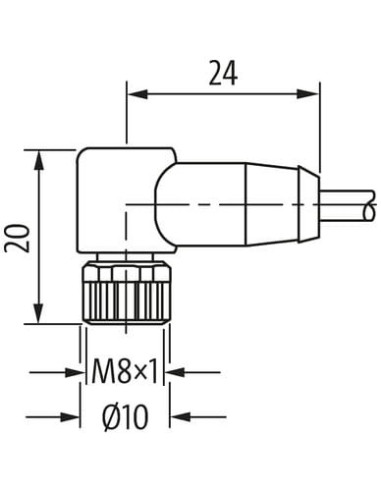

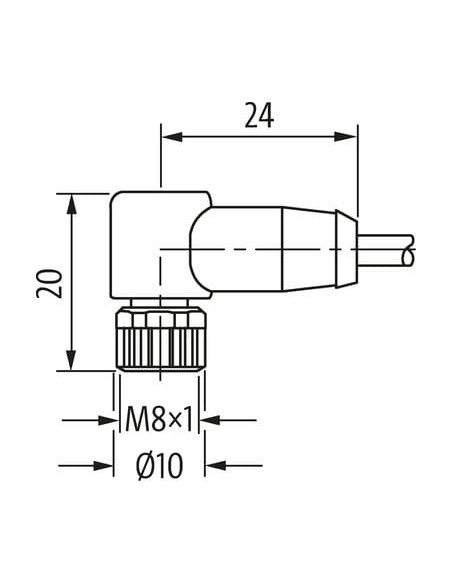

| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |

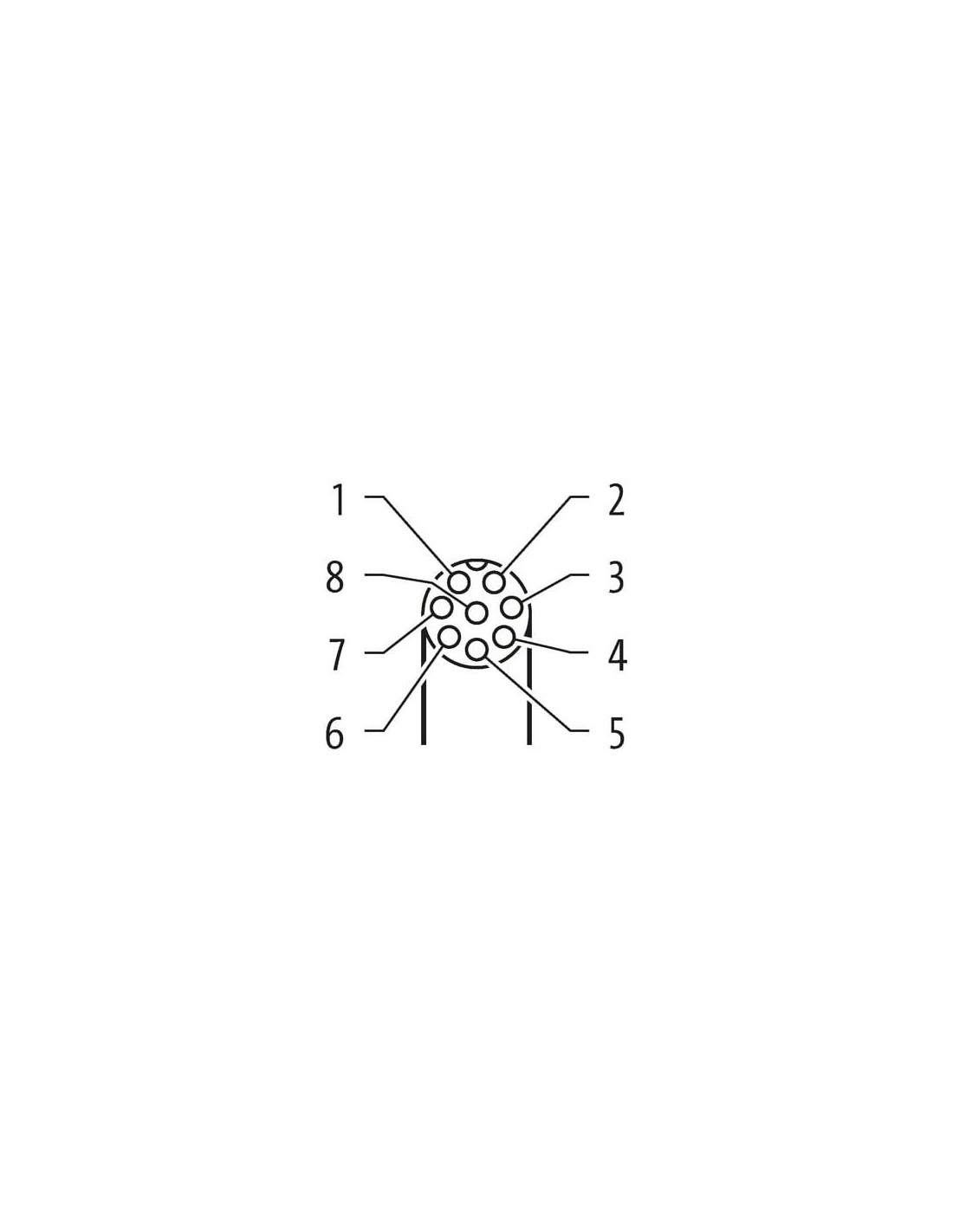

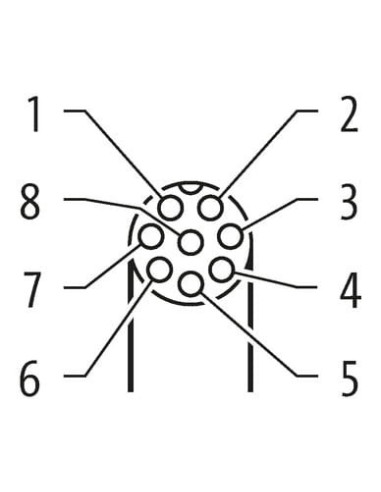

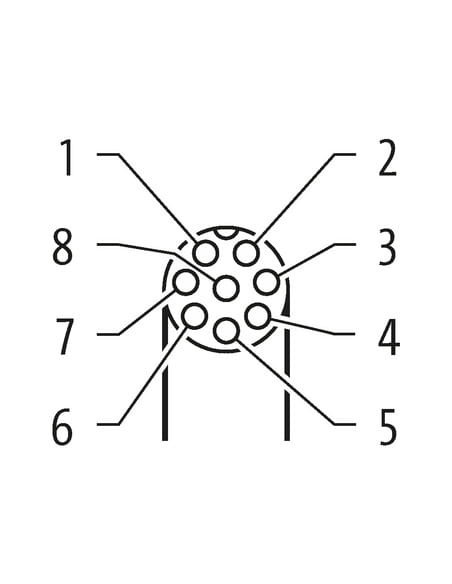

| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Materiał uszczelka | FPM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

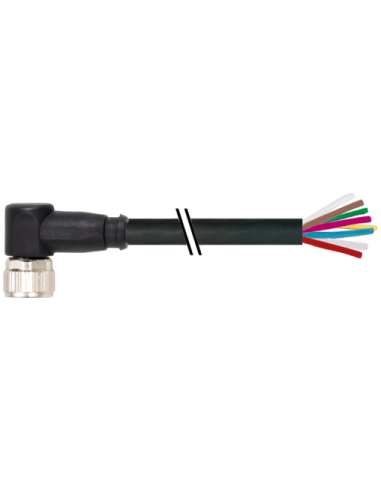

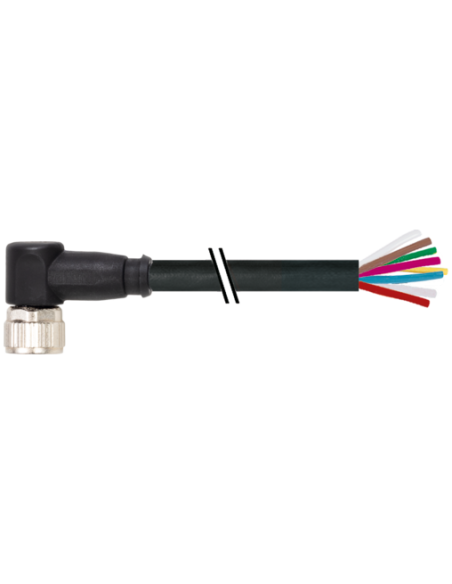

Złącze M8 żeńskie kątowe 90° z kablem – 7000-08971-6960200
M8 żeńskie złącze kątowe 90° z ośmioma pinami oraz wolnym końcem kabla to profesjonalne rozwiązanie dedykowane do zastosowań w automatyce przemysłowej, maszynach, urządzeniach oraz systemach transmisji sygnałów i zasilania. Konstrukcja produktu spełnia wysokie wymagania środowiskowe, co czyni go idealnym do instalacji zarówno w halach produkcyjnych, jak i w trudnych warunkach przemysłowych.
Wytrzymałość i odporność na warunki przemysłowe – M8 żeńskie kątowe
Wysokiej jakości obudowa z tworzywa sztucznego zapewnia doskonałą odporność na działanie chemikaliów i olejów, co pozwala na bezpieczne stosowanie złącza w środowiskach narażonych na kontakt z substancjami agresywnymi. Dzięki zastosowaniu stopu miedzi ze złoceniem na stykach, sygnał jest przesyłany stabilnie przy zachowaniu bardzo wysokiej trwałości elektrycznej.
- Kątowy typ wyjścia kabla umożliwia montaż w miejscach o ograniczonej przestrzeni.
- Obudowa z tworzywa TPU oraz osłona PUR na przewodzie gwarantują doskonałą elastyczność oraz odporność mechaniczną na zginanie i ścieranie.
- Stopień ochrony IP67 – pełna pyłoszczelność oraz odporność na zanurzenie w wodzie na głębokość do 1 metra.
- Wolny koniec kabla pozwala na elastyczne wykorzystanie złącza w szerokim zakresie aplikacji, w tym przy produkcji szaf sterowniczych oraz integracji z rozdzielniami.
Typowe zastosowania złącza kablowego M8 – 8 pinów
Złącze M8 żeńskie jest powszechnie wykorzystywane w:
- Przemysłowych liniach produkcyjnych
- Automatyce maszyn oraz montażu czujników i siłowników
- Systemach robotycznych i technice transportowej
- Systemach sterowania oraz integracji z układami PLC i modułami I/O
- Instalacjach wymagających najwyższej niezawodności połączeń sygnałowych i napięciowych
Bezpieczeństwo i niezawodność w połączeniu – Złącze 8-pinowe M8
Połączenie M8 żeńskie z kodowaniem A gwarantuje poprawną i bezpieczną identyfikację podczas montażu, minimalizując ryzyko błędnego podłączenia. Pozłacane styki wpływają na niską rezystancję połączenia i wysoką trwałość – nawet po wielu cyklach łączenia. Złącze jest kompatybilne z normą DIN EN 61076-2-104 (M8), co umożliwia jego uniwersalne zastosowanie i łatwą integrację z wieloma systemami automatyki.
Długość kabla 2 m pozwala na swobodne prowadzenie instalacji, a identyfikacja kolorów przewodów jest zgodna z powszechnie stosowanymi standardami, co ułatwia montaż i skraca czas podłączenia.
Zalety i kluczowe cechy techniczne złącza M8 90° do kabla
- Elastyczny kabel z przewodami o przekroju 0,14 mm² z czarną izolacją PUR, odporną na ścieranie i działanie olejów.
- 8 żył w wyrazistych kolorach dla intuicyjnej identyfikacji sygnałów.
- Wysoka liczba cykli gięcia (do 2 mln w systemach ruchomych).
- Odporność na płomienie oraz szeroki zakres temperatury pracy (-30°C do +80°C).
- Mechanizm zabezpieczenia przeciwwstrząsowego podczas montażu.
Złącze M8 żeńskie kątowe 90° z ośmioma pinami oraz dwumetrowym kablem to uniwersalne rozwiązanie do specjalistycznych aplikacji przemysłowych, gdzie niezawodność, odporność na trudne warunki oraz jakość sygnału stanowią priorytet. Rozwiązanie to sprawdzi się w miejscach o ograniczonej przestrzeni oraz w aplikacjach wymagających intensywnej eksploatacji w instalacjach automatyki i sterowania.
