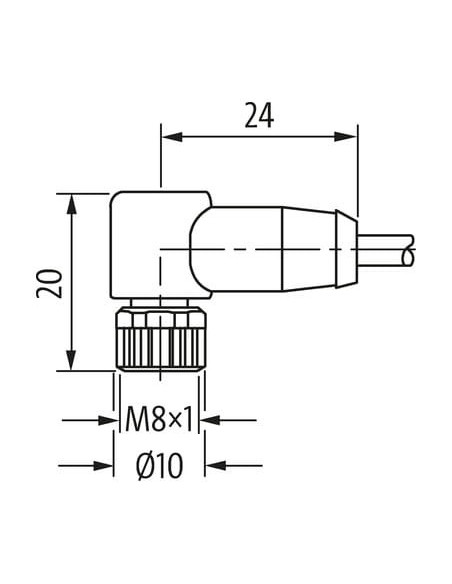

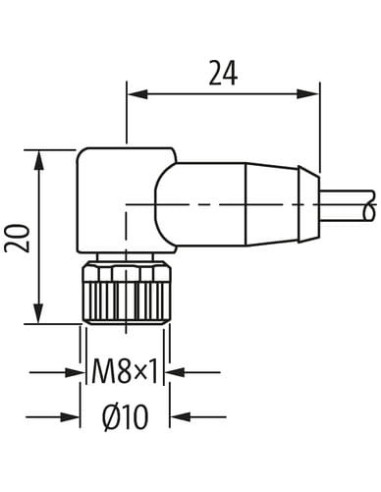

Żeński kątowe
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |

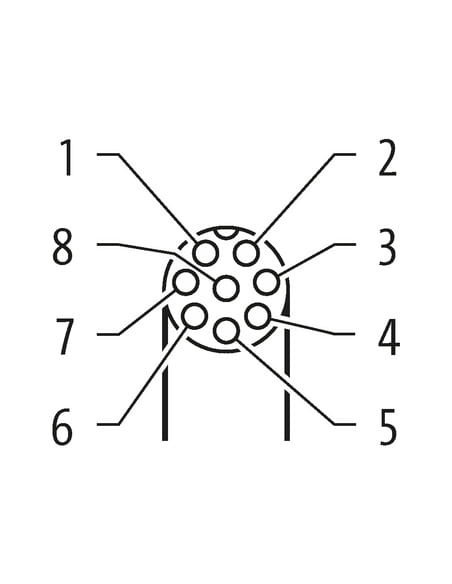

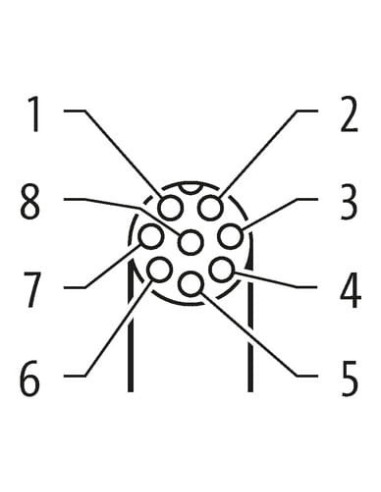

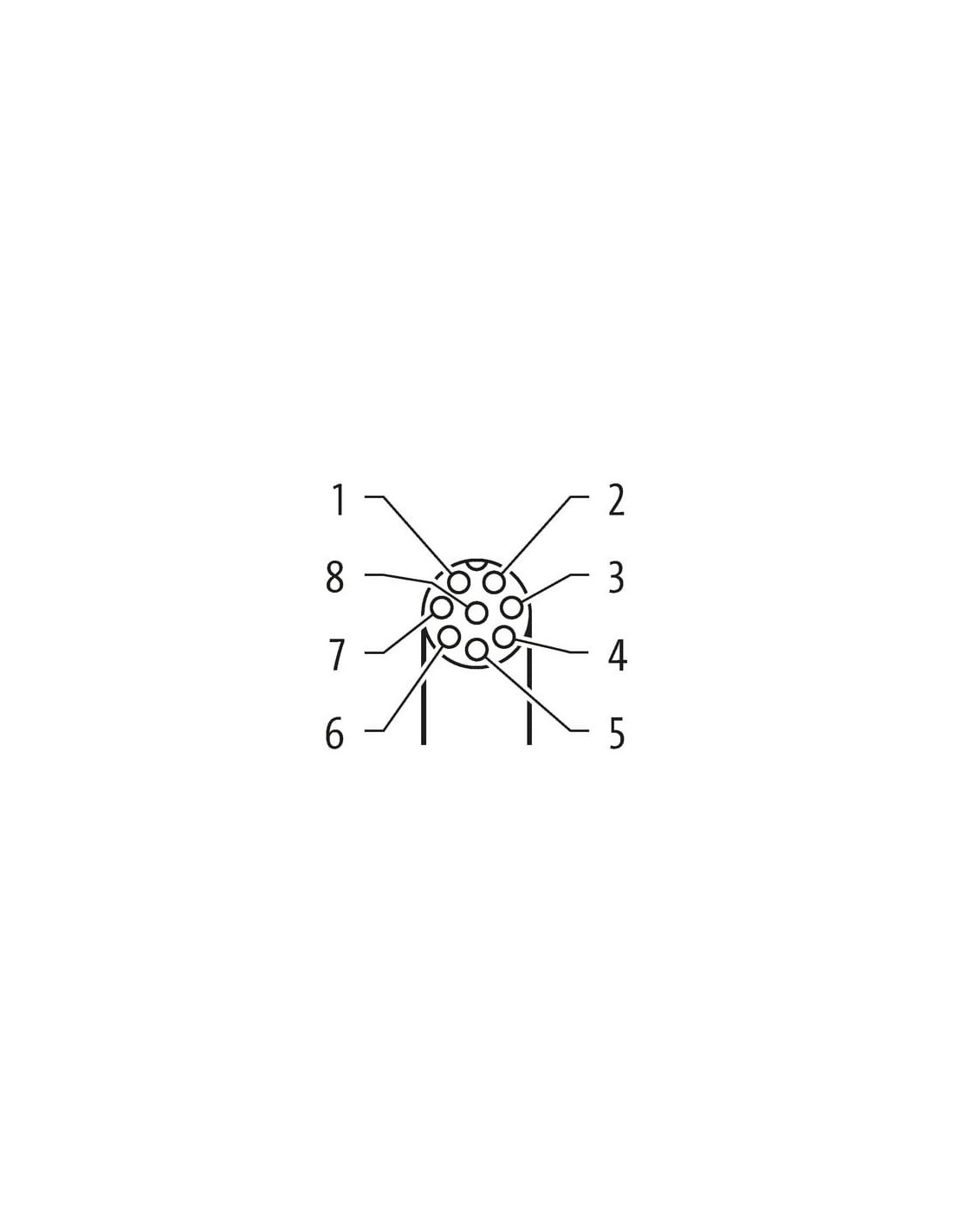

| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Materiał uszczelka | FPM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

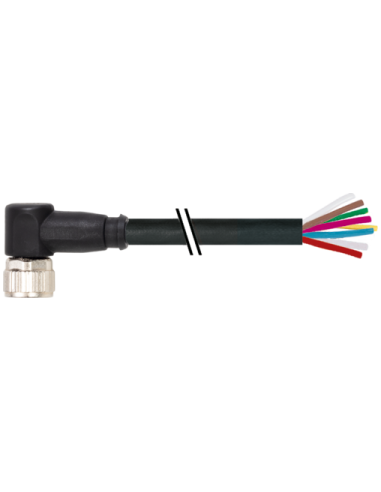

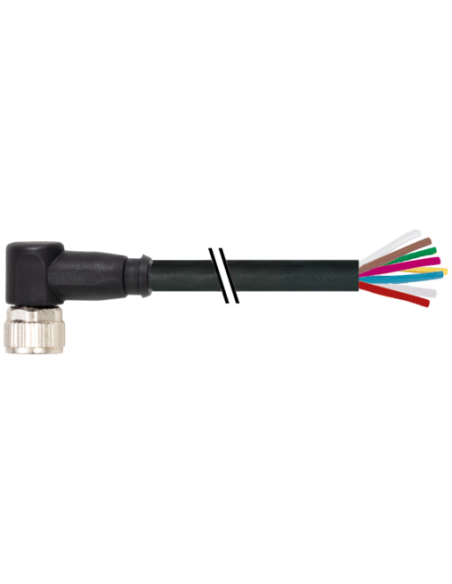

Złącze kątowe M8 żeńskie 8-pinowe do kabla – 7000-08971-6960150
Przemysłowe złącze M8 żeńskie 90° jest przeznaczone do zastosowań w automatyce przemysłowej, systemach czujników oraz aplikacjach sterowania, które wymagają niezawodnego połączenia sygnałowego i zasilającego. Model 7000-08971-6960150 wyróżnia się kątową konstrukcją z opaską kodującą oraz wysoką odpornością mechaniczną i chemiczną.
Zastosowanie złącza M8 żeńskiego 90° – elastyczność i niezawodność
Złącze M8 8-pinowe sprawdza się w środowiskach o podwyższonej wilgotności, zapyleniu oraz w obecności agresywnych mediów (po wcześniejszej weryfikacji odporności materiału w danej aplikacji). Zalecane zastosowania:
- Automatyka przemysłowa – szybka i pewna transmisja sygnałów do czujników i urządzeń wykonawczych.
- Robotyka – odporność na wibracje i częste cykle podłączania.
- Maszyny produkcyjne – szczelność IP67 zapewnia ochronę przed pyłem i wodą.
- Linie montażowe – kompaktowe wymiary umożliwiają montaż w trudno dostępnych miejscach.
Budowa i kluczowe zalety złącza M8 żeńskiego kątowego
Złącze M8 o kącie 90 stopni umożliwia wygodne prowadzenie kabla w aplikacjach o ograniczonej przestrzeni montażowej. Korpus wykonany z trwałego tworzywa TPU gwarantuje odporność na uszkodzenia mechaniczne, a pozłacane styki zapewniają trwały kontakt nawet przy wielokrotnych cyklach podłączania.
- Średnica gwintu: M8 x 1
- Liczba pinów: 8 – idealne do przesyłu sygnałów i zasilania.
- Obudowa: TPU oraz niklowane elementy blokujące.
- Stopień ochrony: IP67 – odporność na pył i wodę przy prawidłowym montażu.
- Powłoka styku: Pozłacana – niskie opory przejścia, wysoka trwałość połączenia.
- Zabezpieczenie przed wstrząsami – pewność działania nawet w aplikacjach o dużym narażeniu na wibracje.
Opis kabla – wysoka jakość i odporność przemysłowa
Kabel o długości 1,5 m wyposażony jest w czarny płaszcz PUR o wysokiej odporności na ścieranie, oleje, różnorodne środki chemiczne oraz promieniowanie UV. Przewody wewnętrzne w izolacji PP umożliwiają łatwą identyfikację i zapewniają trwałość podczas pracy.
- Liczba żył: 8
- Przekrój żyły: 0,14 mm²
- Odporność na płomień: IEC 60332-2-2, UL 1581
- Temperatury pracy: od -30°C do +80°C
- Wytrzymałość mechaniczna: do 2 milionów cykli gięcia, prędkość ruchu do 5 m/s.
Przewody kolorowe: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony.
Typowe zastosowania i montaż złącza M8 żeńskiego 8-pinowego kątowego
Złącze M8 żeńskie kątowe znajduje zastosowanie m.in. w:
- instalacjach czujników indukcyjnych, optycznych i pojemnościowych,
- aplikacjach maszyn specjalnych i montażowych,
- automatyce procesowej oraz aparaturze kontrolno-pomiarowej,
- połączeniach rozdzielnic i pulpitów sterowniczych,
- systemach sterowania robotów i manipulatorów,
- instalacjach mediów wszędzie tam, gdzie wymagana jest podwyższona odporność na działanie olejów i chemikaliów.
Złącze M8 żeńskie kątowe 8-pinowe jest kompatybilne z nowoczesnymi standardami przemysłowymi (DIN EN 61076-2-104) i zapewnia szybkie podłączenie, co ułatwia serwis oraz modernizację instalacji. Wysoka odporność mechaniczna i elektryczna gwarantuje stabilność oraz bezpieczeństwo transmisji sygnałów nawet w trudnych warunkach przemysłowych.
