Żeński proste
M8, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 211 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

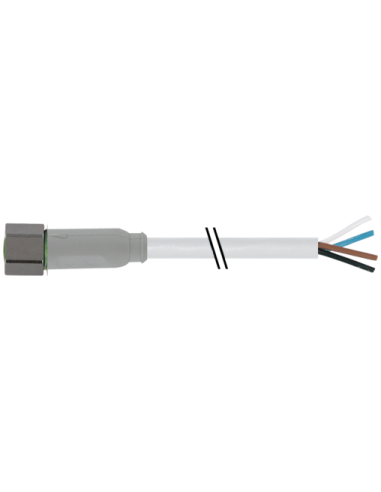

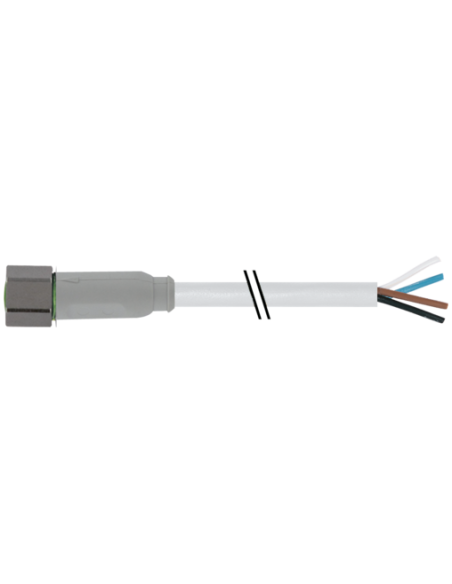

Konektor M8 żeński prosty z wolnym końcem przewodu – 7014-08061-2110500
Konektor M8 żeński prosty z wolnym końcem przewodu to wytrzymały i niezawodny element dedykowany do przemysłowych aplikacji automatyki. Dzięki czteropinowej konstrukcji oraz kodowaniu typu A, konektor ten doskonale sprawdza się w przesyłaniu sygnałów i zasilania w systemach sterowania maszynami, czujnikami oraz instalacjami rozproszonymi.
Zastosowania konektora M8 z wolnym końcem przewodu
Produkt jest uniwersalnym rozwiązaniem do zastosowań w automatyce przemysłowej, szczególnie w miejscach wymagających wyprowadzenia sygnału lub zasilania do urządzeń końcowych. Jest wykorzystywany m.in. w:
- Czujnikach i aktuatorach
- Maszynach produkcyjnych
- Robotyce
- Systemach transportu i podajnikach
- Układach bezpieczeństwa
Najważniejsze zalety konektora M8 żeńskiego
- Wysoka odporność na czynniki zewnętrzne – Odpowiednie stopnie ochrony (IP65, IP66K, IP67, IP68, IP69K) zapewniają ochronę przed pyłem, wodą, olejami i innymi substancjami chemicznymi.
- Wytrzymała konstrukcja – Obudowa z tworzywa sztucznego charakteryzuje się doskonałą trwałością oraz odpornością na działanie agresywnych mediów przemysłowych.
- Uniwersalność montażu – Możliwość podłączenia poprzez włożenie i dokręcanie, a także zabezpieczenie przeciwwstrząsowe.
- Wysoka elastyczność instalacji – Prosty w wyprowadzeniu konektor z wolnym końcem przewodu umożliwia dowolne przyłączenie do urządzeń, szaf sterowniczych lub innych złącz.
- Stabilność połączenia – Pozłacane styki eliminują problem korozji oraz zapewniają trwały kontakt elektryczny, nawet w wymagających środowiskach pracy.
Charakterystyka techniczna konektora M8 żeńskiego prostego (7014-08061-2110500)
Konektor posiada cztery piny wyprowadzone na przewód o długości 5 m, charakteryzujący się wysoką ochroną mechaniczną i elektryczną. Typowe cechy konstrukcyjne obejmują:
- Gwint M8 x 1
- Materiał złącza – stop miedzi, pozłacane styki
- Wysoka jakość przewodu: oplot z PVC, 4 żyły (przewód szary, żyły: brązowy, biały, niebieski, czarny)
- Maksymalne napięcie pracy: 30 V AC/DC
- Maksymalny prąd na styk: 4 A
- Odporność na wibracje i czynności montażowe (moment dokręcania 0,4 Nm)
Przewód odporny na wymagające warunki pracy
Wysokiej jakości przewód PVC zapewnia trwałość i elastyczność nawet w niskich temperaturach do -30°C oraz w podwyższonych do 80°C. Dzięki standardom ognioodporności (IEC 60332-2-2, UL 1581 FT2) oraz odporności na oleje i benzyny, kabel sprawdza się w szerokim spektrum aplikacji przemysłowych.
Podłączenie przewodów i schemat rozkładu pinów
Standardowa kolorystyka przewodów oraz schemat wyprowadzeń umożliwiają szybkie i bezpieczne połączenie z systemem. Zastosowanie czterech jednoznacznie oznaczonych żył minimalizuje ryzyko pomyłek instalacyjnych, a czytelne oznaczenia pinów ułatwiają integrację z innymi elementami instalacji automatyki.
Konektor M8 żeński prosty – typowe zastosowania i możliwości wykorzystania
Produkt jest idealnym wyborem do aplikacji, w których liczy się niezawodność, szczelność oraz odporność na trudne warunki pracy. Możliwość pracy w szerokim zakresie temperatur, odporność na drgania, ścieranie oraz substancje chemiczne czynią ten konektor uniwersalnym rozwiązaniem dla przemysłu spożywczego, maszynowego, motoryzacyjnego, transportowego oraz wszędzie tam, gdzie liczy się pewność i szybkość połączeń elektrycznych.
