Męski 90°
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

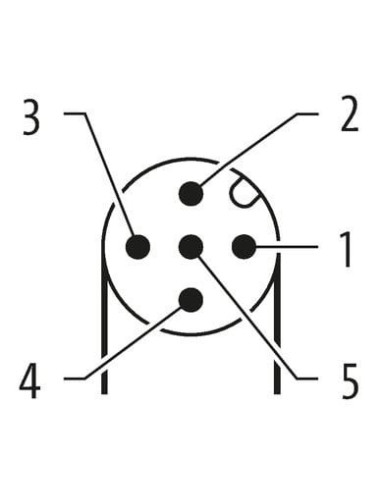

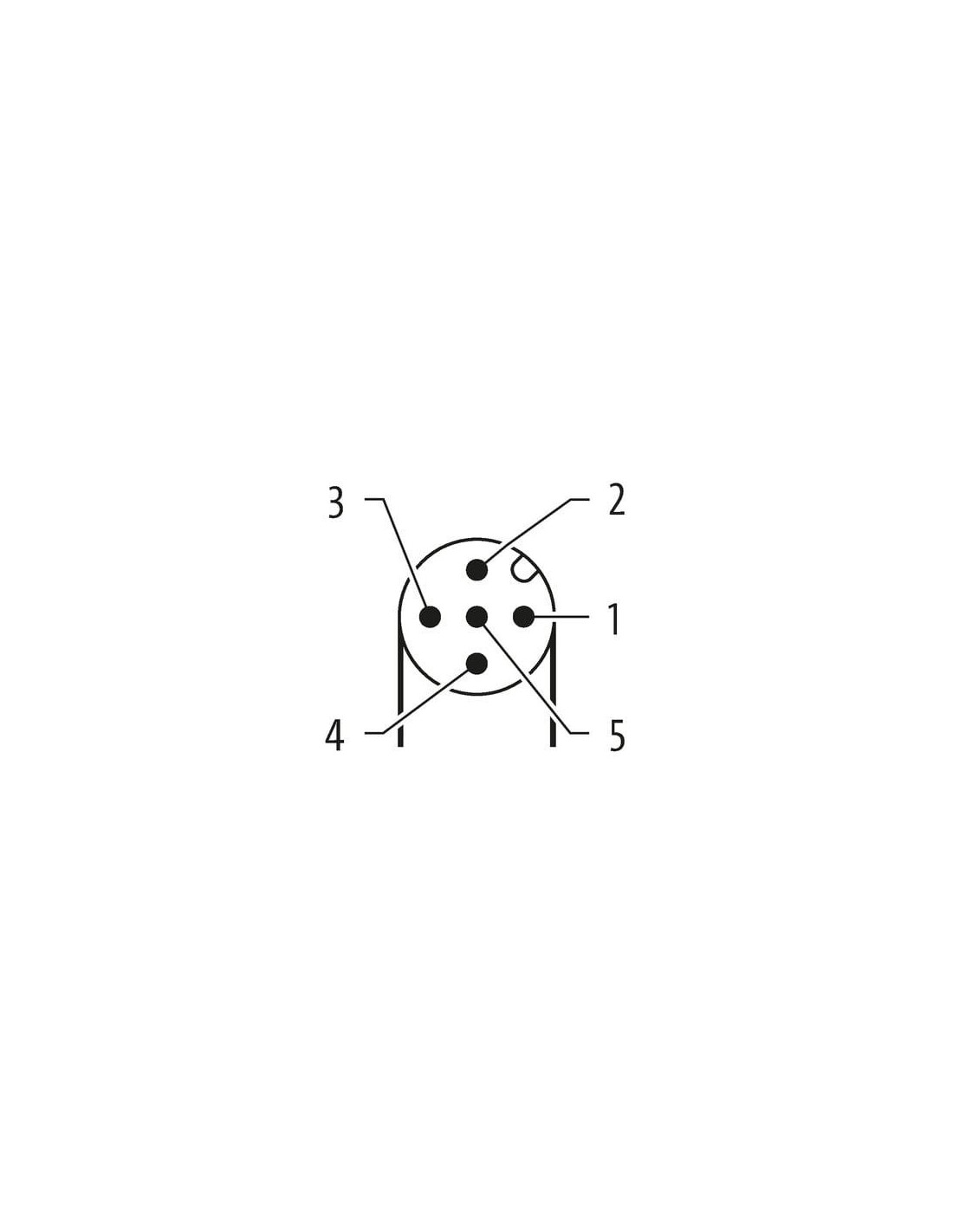

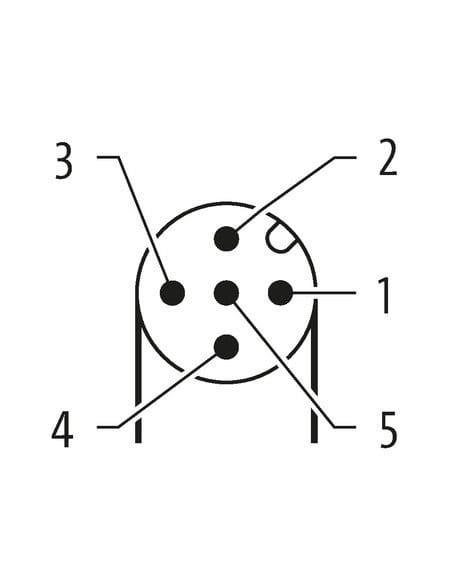

| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 015 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M12 90° 5-pinowe z kablem 10 m – Kod produktu: 7000-12121-0151000
Złącze M12 90° to wysokiej jakości złącze kątowe typu męskiego, wyposażone w 5 pozłacanych pinów, przeznaczone do profesjonalnych instalacji przemysłowych. Produkt dedykowany jest do zastosowań, w których kluczowe znaczenie ma pewność połączeń, odporność na trudne warunki środowiskowe oraz łatwość montażu.
Zastosowanie przemysłowe złącza M12 kątowego
Złącza M12 z kątowym wyprowadzeniem są powszechnie stosowane w automatyce przemysłowej, budowie maszyn, systemach czujników, urządzeniach pomiarowych, robotyce oraz urządzeniach transportowych. Kątowa konstrukcja pozwala na instalację nawet w miejscach o ograniczonej przestrzeni, gwarantując jednocześnie łatwy dostęp i prawidłowe prowadzenie kabli.
Zalety złącza M12 5-pinowego z kablem
- Duża odporność chemiczna – obudowa z wytrzymałego tworzywa sztucznego oraz wysokiej jakości materiały gwarantują ochronę przed czynnikami chemicznymi i olejami.
- Stopień ochrony IP65/IP66K/IP67 – niezawodna praca w środowiskach o podwyższonej wilgotności, zapyleniu oraz narażeniu na okresowe zanurzenia.
- Pozłacane styki – zapewniają niezawodność połączeń oraz ograniczają ryzyko korozji kontaktów.
- Kątowe wyprowadzenie przewodu – idealnie sprawdza się w miejscach o ograniczonej przestrzeni montażowej.
- Przewód o długości 10 m – umożliwia elastyczne prowadzenie połączeń w większych maszynach i instalacjach przemysłowych.
- Szeroki zakres temperatur pracy – od -25°C do +85°C, co pozwala na stosowanie w różnych warunkach.
- Standard M12, kodowanie A – gwarancja kompatybilności z wieloma typami urządzeń automatyki.
Możliwości wykorzystania przewodu z wolnym końcem
Model z wolnym końcem przewodu umożliwia indywidualną konfigurację instalacji elektrycznej oraz intuicyjne podłączenie do istniejących układów, szaf sterowniczych oraz przemysłowych interfejsów. Kolorystyka żył (brązowy, biały, niebieski, czarny, zielono-żółty) pozwala na szybkie i bezbłędne przypisanie obwodów zgodnie ze standardem M12.
Budowa i parametry przewodu M12
- 5 żył o przekroju 0,34 mm², skrętka miedziana dla optymalnego przesyłu sygnałów
- Płaszcz PVC odporny na uszkodzenia mechaniczne oraz działanie substancji chemicznych
- Odporność na płomień zgodnie z UL 1581 oraz IEC 60332-2-2
- Brak szkodliwych składników: przewód wolny od ołowiu, kadmu, FCKW i silikonu
- Kodowanie: A – typowe dla układów automatyki przemysłowej
Typowe zastosowania złącza M12 kątowego 5-pinowego
Złącze doskonale sprawdza się w aplikacjach takich jak:
- Systemy automatyki przemysłowej
- Stacje montażowe i przenośniki
- Maszyny produkcyjne i pakujące
- Czujniki i układy pomiarowe
- Robotyka przemysłowa
- Szafy sterownicze
Właściwości montażowe i instalacyjne
Montaż złącza M12 jest szybki i wygodny dzięki radełkowanej plastikowej nakrętce oraz dodatkowym zabezpieczeniom przeciwzwrotnym. Złącze powinno być chronione przed nadmiernymi obciążeniami mechanicznymi; zaleca się stosowanie opasek zaciskowych w celu odciążenia przewodu. Kątowe wyprowadzenie wraz z kompaktową obudową umożliwia montaż nawet w trudno dostępnych miejscach.
Podsumowanie
Złącze M12 90°, 5-pinowe z przewodem o długości 10 m to rozwiązanie zapewniające niezawodność, trwałość oraz bezpieczeństwo połączeń w szeroko pojętych instalacjach automatyki, przemysłu i transportu. Wybór tego produktu to gwarancja kompatybilności z popularnymi systemami przemysłowymi oraz wygoda wdrożenia niezawodnych połączeń sygnałowych i zasilających.
