Dostępny
Męski prosty
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 292 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

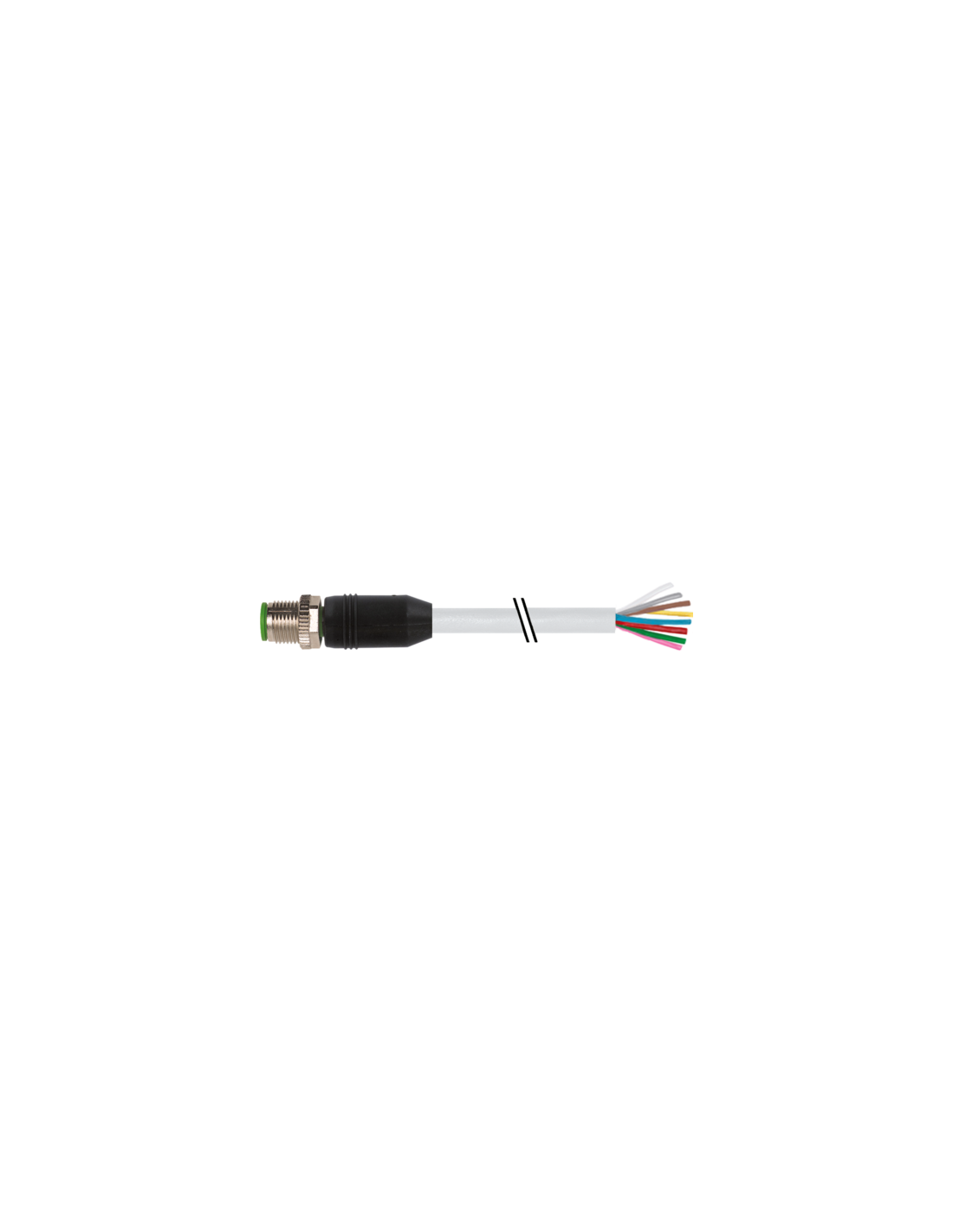

Złącze M12 8-pinowe z kablem 0,6 m – kod 7000-17001-2920060
Złącze M12 8-pinowe z otwartym końcem przewodu o długości 0,6 m to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, automatyki oraz systemów sterowania. Złącze charakteryzuje się prostą konstrukcją, a jego niewielkie rozmiary umożliwiają użycie w miejscach o ograniczonej przestrzeni montażowej.
Charakterystyka techniczna złącza M12 – 7000-17001-2920060
Złącze wyposażone jest w 8 pozłacanych pinów, co zapewnia bardzo dobre przewodnictwo elektryczne oraz bezpieczeństwo i stabilność połączenia. Kodowanie typu A gwarantuje pewność i kompatybilność z wieloma rozwiązaniami przemysłowymi opartymi na standardzie M12. Obudowa wykonana z wytrzymałego tworzywa sztucznego oraz metalowa śruba radełkowa zapewniają wysoką odporność na wstrząsy, oleje oraz chemikalia, spełniając jednocześnie normy ochrony IP65, IP66K i IP67. Złącze może być stosowane w wymagających środowiskach przemysłowych, również w miejscach narażonych na podwyższoną wilgotność i zapylenie.
- Męskie złącze proste M12 z gwintem M12 x 1
- Kodowanie A, 8 pinów – uniwersalność zastosowania
- Przeznaczone do systemów sterowania, automatyki przemysłowej oraz budowy maszyn
- Odporność na chemikalia i oleje – szerokie możliwości wykorzystania w przemyśle
- Stopień ochrony IP65, IP66K, IP67 – wysoka ochrona przed pyłem i wodą
- Temperatura pracy: od -25 °C do 85 °C (złącze), od -40 °C do 90 °C (kabel)
- Brak diod LED (wskaźników stanu) – idealne do aplikacji, w których wymagane są wytrzymałe, proste połączenia
Możliwości zastosowania złącza M12 8-pinowego z otwartym końcem
Złącze M12 8-pinowe z kablem i otwartym końcem przewodu doskonale sprawdzi się w szeroko pojętej automatyce przemysłowej, systemach przesyłu sygnałów, maszynach i urządzeniach, liniach produkcyjnych, czujnikach, siłownikach, elementach sterujących oraz modułach IO-Link czy Ethernet. Umożliwia łatwą integrację z istniejącą infrastrukturą okablowania i zapewnia szybkie oraz wygodne połączenie urządzeń. Zostało zaprojektowane do pracy w trudnych warunkach przemysłowych – instalacjach narażonych na drgania, ruchome systemy kablowe (tracki C) oraz miejsca z podwyższoną wilgotnością.
- Nowoczesne systemy sterowania i automatyzacji
- Połączenia sensorów i siłowników
- Przemysł spożywczy, farmaceutyczny, maszynowy, logistyczny oraz motoryzacyjny
- Systemy wizyjne i układy przesyłowe
- Aplikacje o wysokich wymaganiach dotyczących odporności na warunki pracy
Budowa i zalety przewodu PUR w złączu M12
Przewód wykonany z PUR zapewnia bardzo dobrą elastyczność, odporność na ścieranie, chemikalia, oleje oraz promieniowanie UV. Specjalny materiał izolacyjny żył (PP, polipropylen) wpływa pozytywnie na bezpieczeństwo oraz trwałość połączenia – przewód nie zawiera ołowiu, kadmu, związków FCKW, halogenów ani silikonu, dzięki czemu jest przyjazny również w przemyśle spożywczym i farmaceutycznym.
- Wysoka elastyczność przewodu
- Odporność na wielokrotne zginanie i skręcanie – do 10 mln cykli
- Odporny na płomienie (IEC 60332-2-2, UL 1581 FT2/1090)
- Precyzyjne oznaczenie kolorów żył – łatwa identyfikacja podczas montażu
Konfiguracja pinów i kolorystyka przewodów w złączu M12
Złącze M12 8-pinowe z precyzyjnym układem pinów zapewnia bezproblemowe podłączenie w każdej konfiguracji przemysłowej:
- 1 – biały (WH)
- 2 – brązowy (BN)
- 3 – zielony (GN)
- 4 – żółty (YE)
- 5 – szary (GY)
- 6 – różowy (PK)
- 7 – niebieski (BU)
- 8 – czerwony (RD)
Dokładne przypisanie numerów pinów i kolorystyki przewodów umożliwia szybki i poprawny montaż oraz zapewnia kompatybilność z wieloma najpopularniejszymi urządzeniami automatyki.
Podsumowanie – niezawodne połączenie w wymagających warunkach
Złącze M12 męskie 8-pinowe z kablem o długości 0,6 m to uniwersalne rozwiązanie do szybkiego, trwałego i bezpiecznego połączenia w aplikacjach, gdzie liczy się niezawodność, odporność na warunki przemysłowe, łatwość montażu i wieloletnia trwałość. Stanowi idealny wybór do nowoczesnych instalacji automatyki przemysłowej i systemów okablowania.
