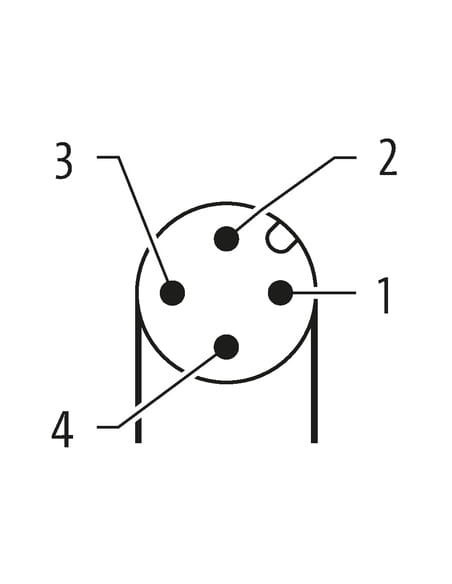

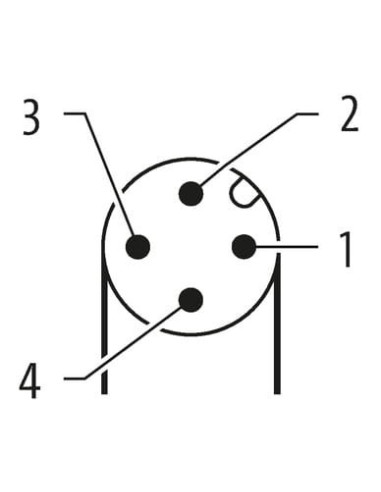

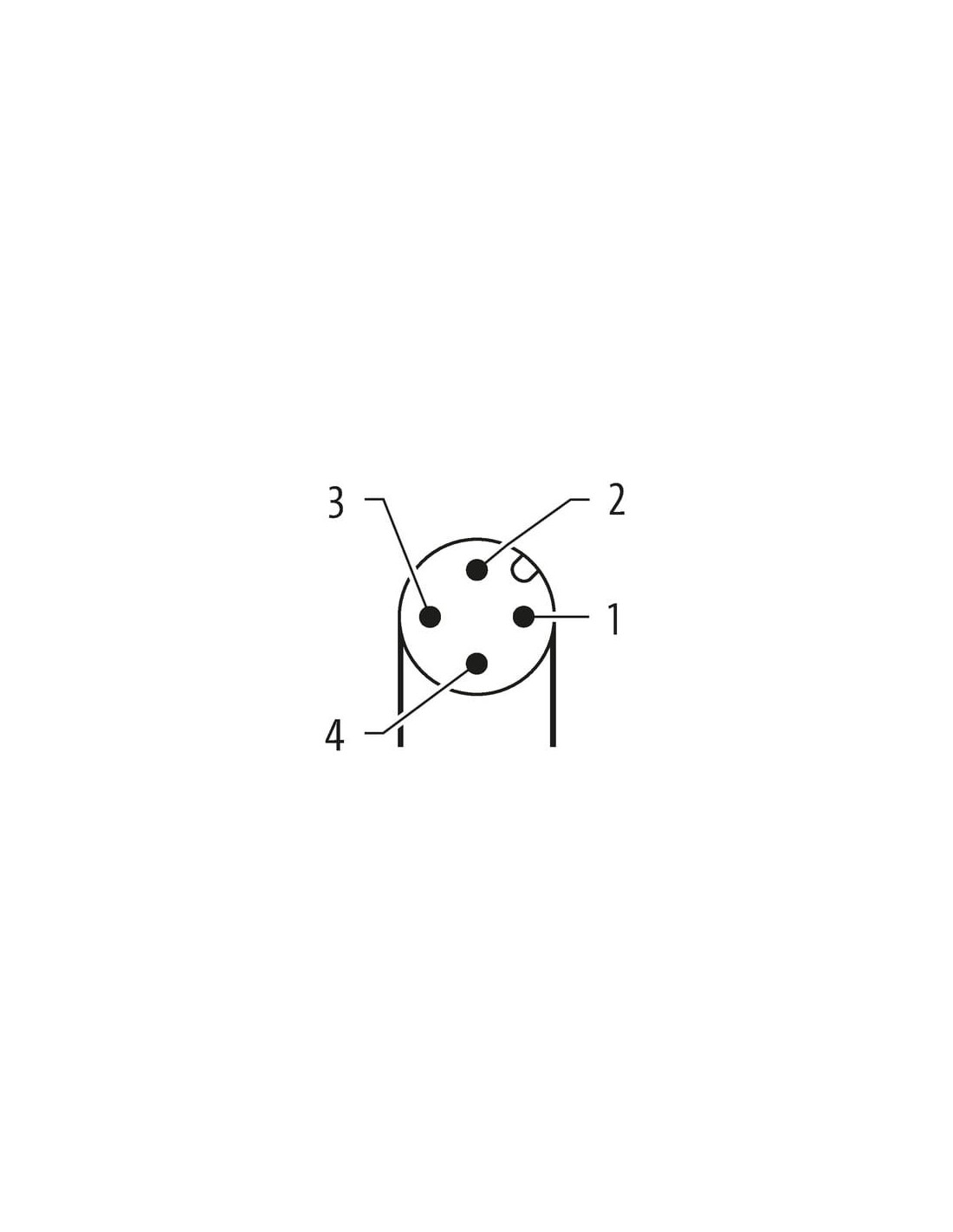

Męski 90°
M12, 4-piny
ekranowany
Kodowanie A
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

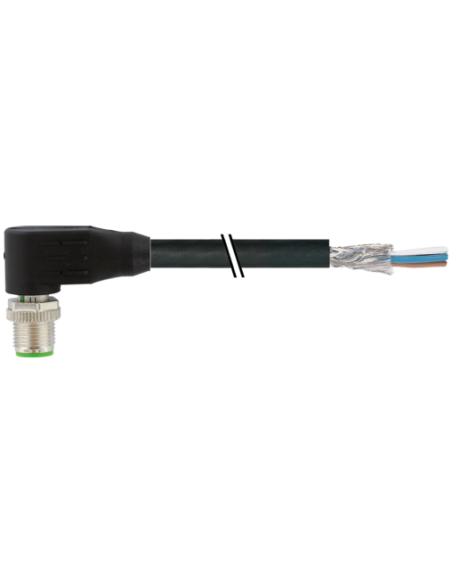

Kabel M12 męski kątowy 90° do kabla – 7000-13141-6410300
Kabel M12 męski 90° do kabla to nowoczesne i zaawansowane rozwiązanie do realizacji połączeń sygnałowych i zasilających w środowisku przemysłowym. Doskonale sprawdza się zarówno w aplikacjach automatyki przemysłowej, jak i w liniach produkcyjnych, maszynach oraz urządzeniach wymagających niezawodnych, trwałych i bezpiecznych połączeń elektrycznych.
Cechy i zalety kabla M12 męski 90°
- Kątowy wtyk M12 (90°) – optymalne rozwiązanie dla instalacji w miejscach o ograniczonej przestrzeni i utrudnionym dostępie.
- 4 piny i ekranowanie – umożliwia transmisję sygnałów w trudnych warunkach środowiskowych oraz zapewnia ochronę przed zakłóceniami elektromagnetycznymi.
- Kodowanie A – zgodność z normą DIN EN 61076-2-101 (M12), gwarantuje pewny i kompatybilny montaż w istniejących systemach.
- Wysoka odporność mechaniczna i chemiczna – wykonany z tworzywa PUR, odpornego na oleje, UV i wiele agresywnych mediów przemysłowych.
- Klasa szczelności IP65 / IP66K / IP67 – zapewnia ochronę przed kurzem, wodą i innymi czynnikami zewnętrznymi, co umożliwia zastosowanie w wymagających aplikacjach.
- Pozłacane styki – zapewniają niską rezystancję styków oraz długą żywotność połączenia.
- Długość kabla 3 m – elastyczne dopasowanie do wielu zastosowań i łatwe prowadzenie przewodów w instalacjach.
Zastosowanie przewodu M12 męski kątowy
Kabel M12 męski 90° do kabla znajduje zastosowanie w systemach automatyki, czujnikach przemysłowych, siłownikach, urządzeniach pomiarowych, sterownikach PLC, systemach bezpieczeństwa oraz maszynach CNC i robotach przemysłowych. Kątowa konstrukcja złącza umożliwia prostą instalację nawet w trudno dostępnych miejscach oraz usprawnia prowadzenie przewodów w szafach sterowniczych i przestrzeni technologicznej.
Wysokie bezpieczeństwo i trwałość połączeń
Dzięki ekranowaniu przewodu, izolacji PUR oraz pozłacanym stykom, kabel doskonale sprawdza się w trudnych warunkach przemysłowych, chroniąc sygnał przed zakłóceniami oraz wilgocią i pyłem. Odporność na płomień, stabilność przy zginaniu oraz zwiększona trwałość na ścieranie czynią ten przewód optymalnym wyborem zarówno w ruchomych, jak i stacjonarnych aplikacjach.
Kluczowe parametry techniczne kabla M12 4-piny 90°
- Złącze: M12 męski, 4-pinowy, kątowy 90°
- Długość kabla: 3 metry
- Materiał płaszcza: PUR – doskonała odporność na ścieranie, oleje i UV
- Zakres temperatur pracy: od -25 °C do +85 °C (przy stałym ułożeniu nawet do -40 °C / +90 °C)
- Prąd maksymalny na styk: 4A
- Napięcie pracy: do 60 V (AC/DC)
- Stopień ochrony: IP65, IP66K, IP67
- Ekranowanie kabla: oplot miedziany, ocynowany, 80%
- Odporność na płomień: zgodność z IEC 60332-2-2, UL 1581 FT2
Typowe branże i sytuacje zastosowania
- Automatyka przemysłowa
- Robotyka
- Maszyny CNC i urządzenia obróbcze
- Transport i logistyka – linie pakujące, sortujące
- Systemy bezpieczeństwa i monitoringu
- Automatyzacja procesów produkcyjnych
Wybierając przewód M12 męski kątowy 90° z ekranowaniem, zyskuje się pewność trwałego, szczelnego i bezpiecznego połączenia, nawet w najbardziej wymagających warunkach pracy.
