Dostępny
Męski prosty
Kodowanie A
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 235 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

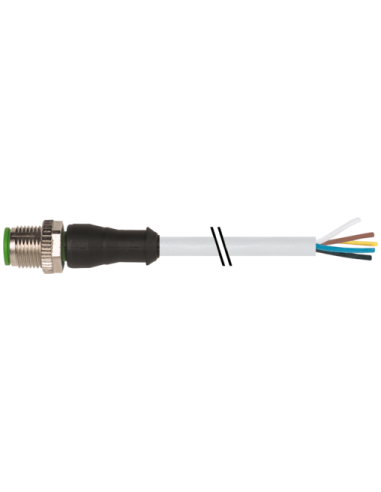

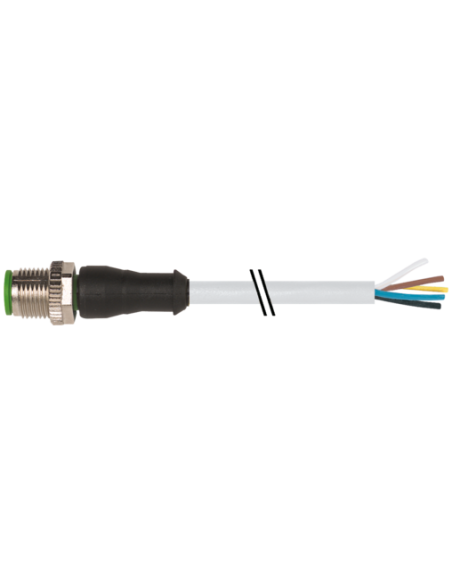

Złącze M12 męskie proste 5-pinowe z przewodem PUR 3 m – kod produktu 7000-12041-2350300
Złącze M12 to profesjonalny element automatyki przemysłowej, który zapewnia niezawodne i szybkie połączenia elektryczne w różnych instalacjach. Kod produktu: 7000-12041-2350300 obejmuje męskie złącze proste o standardzie M12 z pięcioma pinami oraz przewodem o długości 3 metrów z powłoką PUR, zakończonym wolnymi końcami do indywidualnej aranżacji połączeń.
Charakterystyka złącza M12 5-pin – wytrzymałość i wszechstronność w zastosowaniach przemysłowych
Złącze M12 proste oferuje szereg zalet, które sprawiają, że jest szeroko stosowane w automatyce, robotyce, budowie maszyn, aparaturze pomiarowej, systemach sterowania oraz instalacjach przemysłowych. Dzięki kodowaniu A jest zgodne z normą DIN EN 61076-2-101 i przystosowane do przesyłania sygnałów oraz zasilania.
- Solidna konstrukcja: Osłona wykonana z wytrzymałego tworzywa sztucznego oraz metalowe elementy zapewniają odporność na uszkodzenia mechaniczne i chemiczne.
- Stopień ochrony: Wysoka szczelność (IP65, IP66K, IP67) umożliwia stosowanie złącza w trudnych warunkach przemysłowych, w tym w miejscach o dużej wilgotności i zapyleniu.
- Kabel o wysokiej odporności: Powłoka PUR zapewnia odporność na oleje, środki chemiczne oraz działanie płomienia (certyfikaty IEC 60332-2-2, UL 1581, FT2).
- Wysoka jakość połączenia: Pozłacane styki wykonane ze stopu miedzi gwarantują niezawodny przesył sygnału oraz minimalizują ryzyko korozji.
- Długość przewodu: 3 metry elastycznego i giętkiego kabla umożliwiają różnorodne możliwości instalacyjne, także w ruchomych i dynamicznych aplikacjach.
- Ustandaryzowane podłączenie: Przewód 5-żyłowy z wolnym końcem pozwala na łatwą integrację z różnymi odbiornikami i instalacjami.
Typowe zastosowania złącza M12 prostego 5-pinowego
Złącza M12 wykorzystywane są tam, gdzie wymagana jest szybka i pewna wymiana oraz podłączanie urządzeń, takich jak:
- Czujniki i elementy wykonawcze w liniach produkcyjnych
- Systemy wizyjne oraz kamery przemysłowe
- Automatyka i robotyka – ramiona robotów, panele operatorskie
- Szafy sterownicze i rozdzielnice
- Maszyny pakujące oraz transportujące
- Instalacje zasilające urządzenia peryferyjne
Złącze M12 z pięcioma pinami umożliwia przesyłanie zarówno sygnałów, jak i zasilania, zapewniając jednocześnie bezpieczną pracę w trudnych środowiskach przemysłowych dzięki wysokiej odporności na drgania i uszkodzenia mechaniczne.
Budowa i schemat złącza M12 – łatwa identyfikacja pinów i przewodów
Złącze o gwincie M12 x 1 wyposażone jest w pięć pinów, a ich rozmieszczenie oraz identyfikację ułatwiają oznaczenia kolorystyczne przewodów:
- 1 - BN (brązowy)
- 2 - WH (biały)
- 3 - BU (niebieski)
- 4 - BK (czarny)
- 5 - GN YE (zielono-żółty)
Przewody zakończone są wolnym końcem, co umożliwia szybkie i wygodne połączenia z innymi układami i urządzeniami.
Zalety złącza M12 prostego z przewodem PUR
- Wysoka trwałość – odporność na ścieranie i działanie agresywnych mediów.
- Szybka i bezpieczna instalacja – czytelne oznaczenia i łatwe zaciskanie.
- Gwarancja nieprzerwanej pracy nawet w trudnych warunkach środowiskowych (zakres temperatur pracy: od -25°C do 85°C dla złącza, kabel do -40°C statycznie).
- Bezhalogenowy, bezołowiowy płaszcz PUR – przyjazny dla środowiska i bezpieczny dla aplikacji przemysłowych.
Złącze M12 – kod 7000-12041-2350300 jest doskonałym rozwiązaniem dla wszystkich, którzy poszukują niezawodnych połączeń w systemach automatyki przemysłowej, gdzie liczy się trwałość, odporność na czynniki zewnętrzne oraz łatwość podłączenia.
