Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

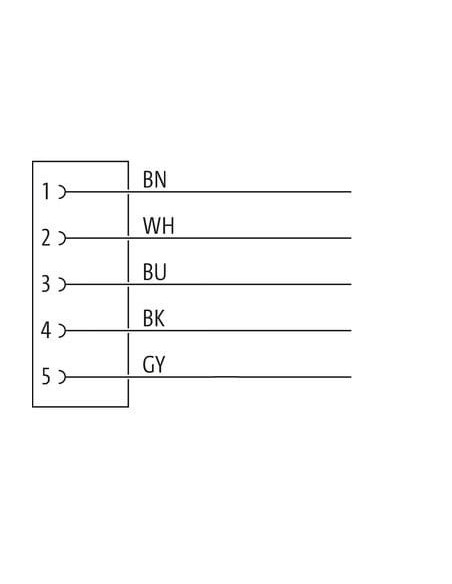

| wire arrangement | , czarny, niebieski, biały, szary |
| Identyfikacja przewodu | 219 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

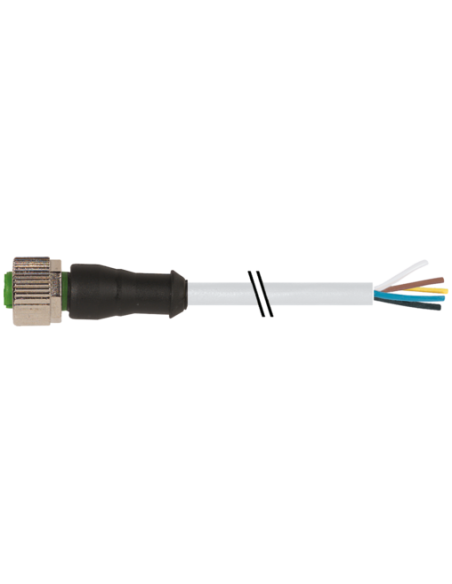

M12 KOBIETA 0° 7000-12241-2191000 to wysokiej jakości przewód z pięciopinowym złączem żeńskim M12 z prostym odejściem kablowym, dedykowany do zastosowań przemysłowych oraz systemów automatyki. Dzięki 10-metrowej długości przewodu oraz wolnym końcówkom kablowym, produkt umożliwia łatwe podłączenie do różnorodnych urządzeń i instalacji.
Obudowa złącza została wykonana z trwałego tworzywa PUR oraz cynkowego odlewu ciśnieniowego, gwarantującego dobrą odporność na substancje chemiczne oraz oleje. Dodatkowa warstwa niklowania zwiększa odporność na korozję. Stopień ochrony IP65/IP66K/IP67 zapewnia ochronę przed pyłem oraz wilgocią, co pozwala na zastosowanie w trudnych warunkach przemysłowych i na zewnątrz.
Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12). Pozłacane styki wykonane ze stopu miedzi zapewniają niski opór przejścia i niezawodne połączenie elektryczne. Możliwość przesyłu napięć do 125 V (AC/DC) oraz prądu do 4 A na styk otwiera szerokie możliwości użytkowe, również w bardziej wymagających aplikacjach.
Typowy zakres zastosowań obejmuje:
Proste zakończenie przewodu ułatwia szybkie podłączenie do złącz śrubowych lub listwowych, co jest szczególnie przydatne podczas modernizacji linii lub montażu nowych instalacji.
Mechaniczne zabezpieczenie połączenia (zabezpieczenie przeciwwstrząsowe) oraz szczelność przy właściwym zamocowaniu gwarantują długą żywotność oraz bezpieczeństwo działania, nawet przy intensywnej eksploatacji. Odpowiednie oznaczenie żył (brązowy, biały, niebieski, czarny, szary) ułatwia instalację i eliminuje ryzyko błędnych podłączeń.
Przewód M12 KOBIETA 0° 7000-12241-2191000 stanowi solidne, trwałe i wygodne rozwiązanie dla wszystkich zastosowań wymagających niezawodności, szczelności oraz odporności na czynniki zewnętrzne. Dzięki wysokim parametrom elektrycznym, mechanicznym i materiałowym sprawdzi się zarówno w branży przemysłowej, jak i w automatyce budynkowej czy pojazdach specjalnych.
