Dostępny
Męski prosty
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,7 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

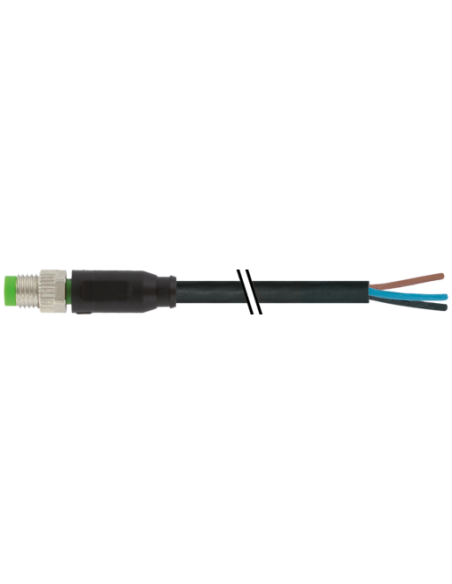

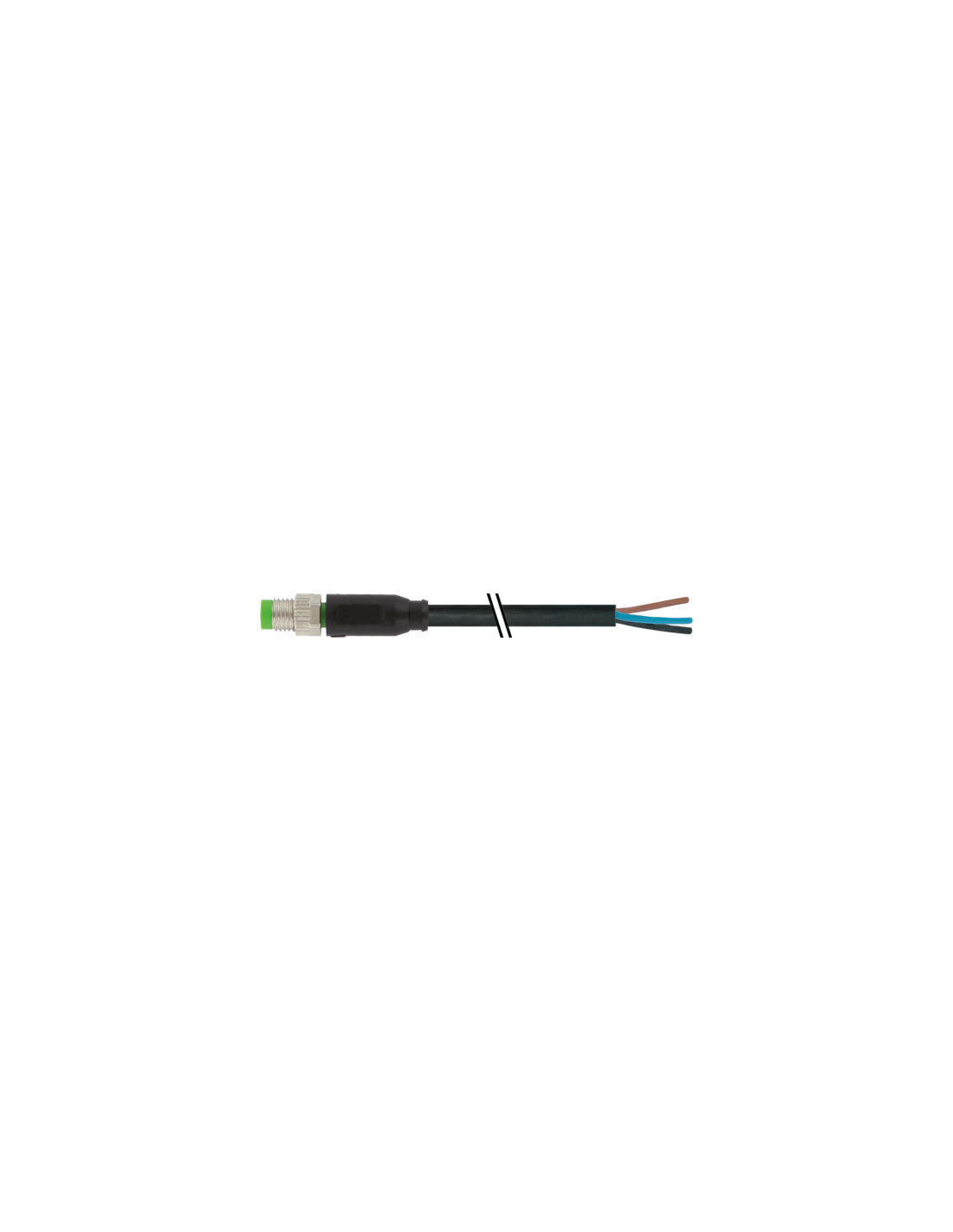

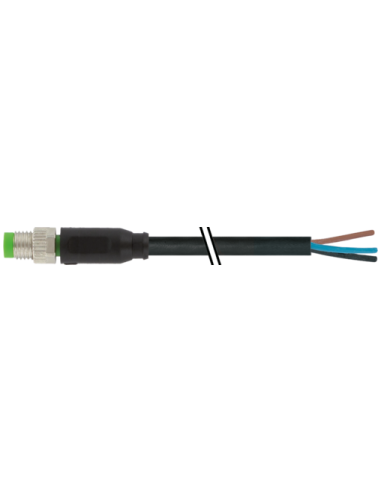

Złącze M8 3-pinowe z prostym wyjściem kablowym – Kod produktu: 7000-08001-6300070
Złącze M8 męskie o numerze katalogowym 7000-08001-6300070 to komponent stosowany w instalacjach automatyki przemysłowej, systemach czujników oraz aplikacjach wymagających niezawodnych połączeń elektrycznych w trudnych warunkach środowiskowych. Dzięki kompaktowej konstrukcji oraz wysokiemu stopniowi ochrony złącze to znajduje szerokie zastosowanie w przemyśle maszynowym, motoryzacyjnym i przetwórstwie.
Zastosowania i możliwości wykorzystania złącza M8
Złącze M8 proste z 3-pinowym przewodem dedykowane jest do niezawodnych połączeń sygnałowych i zasilających w urządzeniach automatyki, czujnikach, siłownikach oraz systemach sterowania maszynami. Doskonale sprawdza się w miejscach, gdzie liczy się odporność na wibracje, wilgoć oraz ekspozycję na czynniki chemiczne i oleje.
- Automatyka przemysłowa: szybkie i pewne podłączanie czujników, elementów wykonawczych i rozdzielnic.
- Systemy transportowe: odporność na drgania i mechaniczne uszkodzenia.
- Robotyka oraz montaż maszynowy: minimalizacja ryzyka przypadkowego rozłączenia.
- Instalacje w środowisku narażonym na oleje i chemikalia: odporność na typowe środki przemysłowe.
Najważniejsze cechy złącza M8 – zalety produktu
- Miniaturowa konstrukcja – łatwa do montażu nawet w trudno dostępnych miejscach.
- 3 piny umożliwiające transmisję sygnałów lub niskonapięciowego zasilania.
- Obudowa wykonana z trwałego tworzywa PUR o wysokiej odporności na ścieranie i wpływy chemiczne.
- Stopień ochrony IP65, IP66K, IP67 – zabezpieczenie przed pyłem oraz krótkotrwałym zanurzeniem w wodzie.
- Kodowanie typu A zapewniające zgodność z powszechnie stosowanymi rozwiązaniami automatyki.
- Pozłacane styki gwarantujące wysoką przewodność i odporność na korozję.
- Solidny przewód PUR – elastyczny, odporny na promieniowanie UV, bezhalogenowy, wolny od kadmu, ołowiu, FCKW i silikonu.
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do +85°C (dla przewodu min. -40°C).
- Wysoka wytrzymałość mechaniczna przewodu: przewód z 3 żyłami, skręcany, idealny do ruchomych aplikacji, wytrzymujący miliony cykli gięcia.
- Prosty montaż – gwint M8 x 1, mocowanie kluczem SW9, szybkie podłączanie do peszli oraz układów sterowania.
Typowe parametry i warunki pracy złącza M8
Złącze wyposażone zostało w trójżyłowy kabel o długości 0,7 m, co zapewnia komfortowe prowadzenie instalacji nawet w ciasnych przestrzeniach rozdzielnic lub maszyn. Dzięki odporności na promieniowanie UV oraz płomienie (testy UL, IEC) komponent może być stosowany także na zewnątrz lub w ciężkich warunkach przemysłowych.
Maksymalne napięcie pracy wynosi 60 V DC lub 50 V AC. Dopuszczalne natężenie prądu na styk to aż 4 A, co umożliwia podłączenie większości typowych urządzeń automatyki. Solidna cynkowa obudowa śruby oraz mosiężne elementy gwarantują bezproblemowy montaż i długotrwałą eksploatację.
Budowa i schemat połączeń złącza M8 3-pinowego
Złącze posiada trzy styki:
- Pin 1 (BN) – brązowy
- Pin 3 (BU) – niebieski
- Pin 4 (BK) – czarny
Niezawodność i bezpieczeństwo użytkowania
Produkt jest zgodny z normą DIN EN 61076-2-104 (M8) i oferuje najwyższy poziom bezpieczeństwa dzięki warunkowi montażu "włożone, przykręcone", chroniącemu przed przypadkowym rozłączeniem w trakcie pracy urządzenia. Odporność na zanieczyszczenia oraz wysokie napięcie udarowe przyczyniają się do długiej żywotności nawet w wymagających instalacjach przemysłowych.
Montaż i użytkowanie złącza M8 prostego
Zaleca się stosowanie dodatkowych środków ochrony przed naprężeniami mechanicznymi (takich jak opaski kablowe), zwłaszcza przy prowadzeniu przewodów przez ruchome elementy lub w sąsiedztwie maszyn. Należy również przestrzegać zalecanych promieni gięcia przewodu, aby zagwarantować długotrwałe zachowanie szczelności IP.
Złącze M8 7000-08001-6300070 to rozwiązanie gwarantujące niezawodność, łatwość montażu oraz trwałość w trudnych warunkach przemysłowych. To uniwersalny wybór zarówno do nowych instalacji, jak i do modernizacji istniejących linii produkcyjnych oraz systemów automatyki.
