Żeński kątowe
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Materiał uszczelka | FPM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

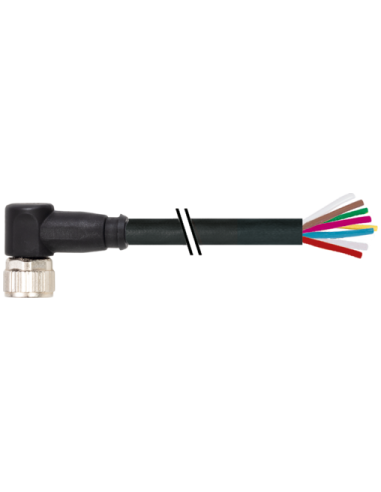

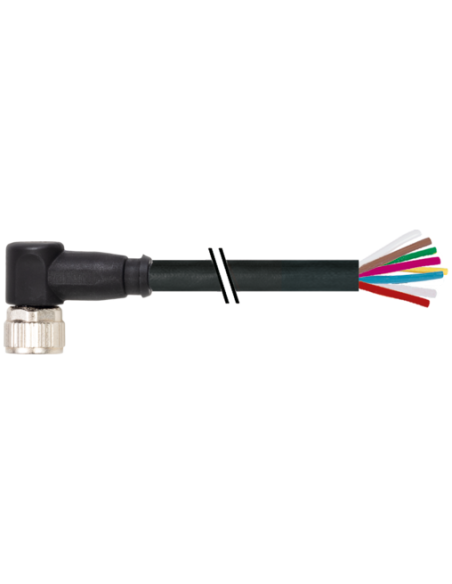

Przemysłowy przewód M8 żeński 90° do kabla – 8 pinów, 10 m
M8 żeński 90° do kabla 7000-08971-6961000 to wysokiej jakości przewód połączeniowy przeznaczony do zastosowań przemysłowych i automatyki. Wtyk o średnicy M8 z ośmioma stykami w wersji kątowej znakomicie sprawdza się wszędzie tam, gdzie wymagana jest zwarta budowa oraz odporność na agresywne warunki środowiskowe.
Charakterystyka produktu – złącze M8 kątowe z wolnym końcem kabla
Oferowany przewód wyposażony jest w trwały i odporny na działanie olejów oraz substancji chemicznych korpus wykonany z tworzywa TPU, co umożliwia jego wykorzystanie w wymagających warunkach panujących w zakładach przemysłowych. Złącze M8 gwarantuje szybki i bezpieczny montaż (przykręcane i wkładane), a zakończenie w postaci wolnych końców umożliwia indywidualną konfigurację pod konkretne aplikacje.
- 8 pinów – przewód wielożyłowy do nowoczesnych systemów automatyki
- Złącze żeńskie pod kątem 90°, idealne do ciasnych przestrzeni
- Przewód o długości 10 metrów umożliwia elastyczne prowadzenie instalacji
- Stopień ochrony IP67 – odporność na zachlapanie i pył
- Wytrzymałość na ścieranie, oleje oraz działanie związków chemicznych
- Kolorowa izolacja żył ułatwiająca instalację i identyfikację
Zastosowanie złącza M8 – automatyka, robotyka i przemysł
Kable M8 żeńskie kątowe są wykorzystywane głównie w aplikacjach przemysłowych do połączeń czujników, siłowników, enkoderów, urządzeń pomiarowych czy systemów I/O. Dzięki kompaktowej konstrukcji oraz wysokiemu poziomowi ochrony stanowią doskonałe rozwiązanie do montażu w miejscach o ograniczonej przestrzeni oraz narażonych na trudne czynniki środowiskowe.
- Maszyny produkcyjne i linie technologiczne
- Systemy transportu przemysłowego
- Robotyka i automatyka fabryczna
- Systemy monitoringu i sterowania
- Przemysł spożywczy, chemiczny, motoryzacyjny
Kluczowe zalety przewodu M8 7000-08971-6961000
Odporność na warunki środowiskowe – przystosowany do pracy w temperaturach od -30°C do +80°C, osłona PUR chroni przewód przed uszkodzeniami mechanicznymi i wpływem środków chemicznych.
Szeroka kompatybilność – zgodność z normą DIN EN 61076-2-104 (M8) pozwala na współpracę z wieloma urządzeniami stosowanymi w przemyśle automatyki.
Bezpieczne połączenie elektryczne – pozłacane styki zapewniają stabilne przewodnictwo i długą żywotność, nawet przy intensywnym użytkowaniu.
Budowa i przewody – szczegółowy opis
Kabel składa się z 8 oznaczonych kolorystycznie żył: biały (WH), brązowy (BN), zielony (GN), żółty (YE), szary (GY), różowy (PK), niebieski (BU), czerwony (RD). Dzięki temu instalacja i diagnostyka połączeń są wyjątkowo proste i intuicyjne.

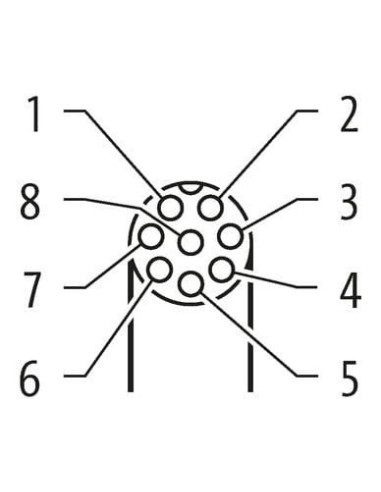

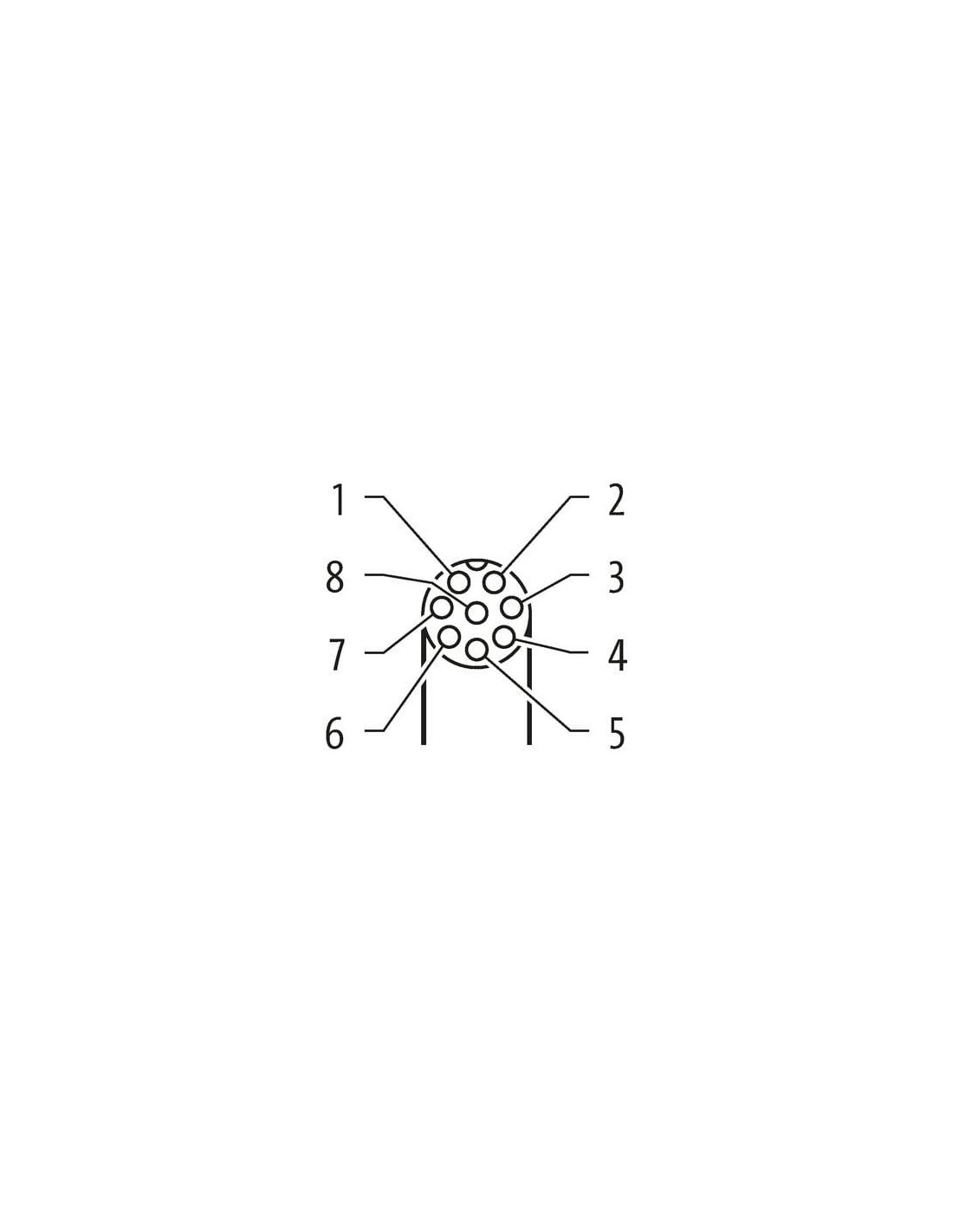

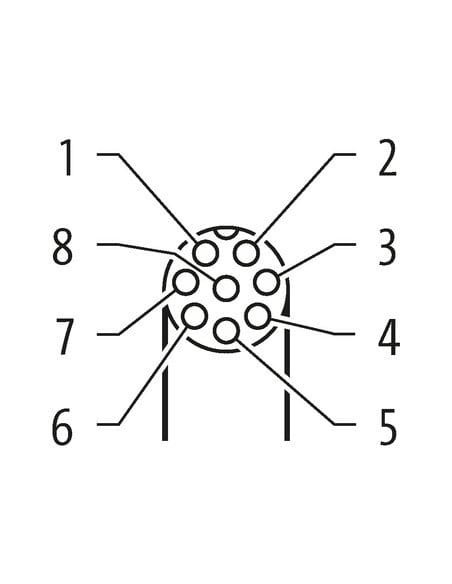

Wymiary i schemat połączeń – wygoda podczas projektowania

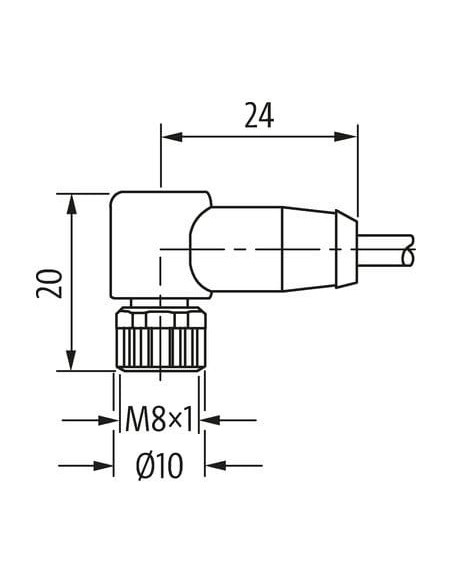

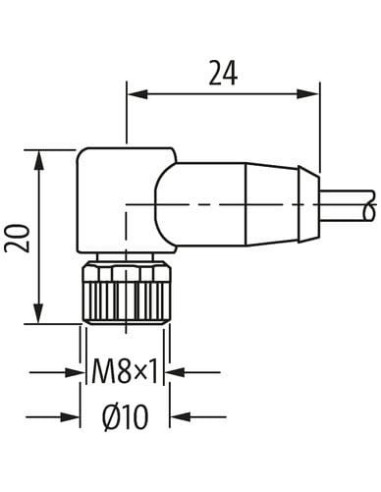

Zwarta konstrukcja złącza kątowego (24 x 20 mm) oraz standardowy gwint M8 x 1 sprawiają, że przewód może być stosowany nawet w bardzo ograniczonych przestrzeniach. Przejrzysty schemat wyprowadzeń ułatwia prawidłowe wykonanie połączeń.
Bezpieczeństwo i wytrzymałość – IP67
Klasa szczelności IP67 zapewnia ochronę przed pyłem i krótkotrwałym zanurzeniem w wodzie, co czyni przewód odpowiednim do zastosowań zewnętrznych oraz w warunkach przemysłowych wymagających wysokiej odporności na czynniki środowiskowe.
Podsumowanie – przewód M8 żeński kątowy do wymagających zastosowań
Odporny, elastyczny i niezawodny przewód M8 żeński kątowy 8-pinowy o długości 10 m znajduje zastosowanie w szerokiej gamie systemów automatyki, oferując trwałość, bezpieczeństwo i łatwość podłączenia do różnorodnych urządzeń przemysłowych.
