Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 211 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

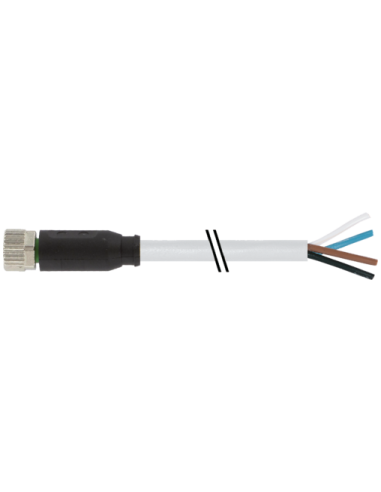

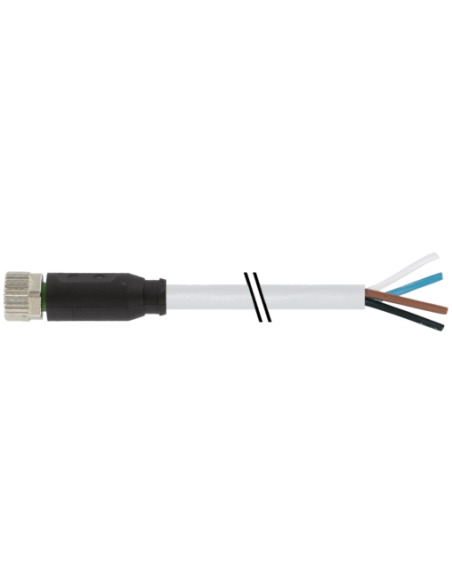

Konektor M8 żeński prosty z kablem 20 m – 7000-08061-2112000
Konektor M8 żeński prosty z wolnym końcem przewodu i długością kabla 20 m to wysokiej jakości komponent dedykowany do zastosowań przemysłowych, automatyki, robotyki oraz maszyn i linii produkcyjnych. Produkt wyróżnia się solidnym wykonaniem z trwałych materiałów, co zapewnia niezawodne połączenia elektryczne nawet w trudnych warunkach środowiskowych.
Najważniejsze cechy złącza M8 żeńskiego z przewodem
- Standard M8 – popularny 4-pinowy interfejs o gwincie M8 x 1, kompatybilny z wieloma urządzeniami automatyki.
- Długość przewodu 20 m – umożliwia elastyczną instalację z dużym zasięgiem montażowym.
- Wyjście z wolnym końcem – pozwala na dowolną integrację z istniejącą infrastrukturą elektryczną i dostosowanie do konkretnych rozwiązań.
- Wysoki stopień ochrony (IP65, IP66K, IP67) – odporność na kurz, wilgoć oraz oddziaływania mechaniczne.
- Obudowa z tworzywa sztucznego – zapewnia wysoką odporność chemiczną i wytrzymałość mechaniczną.
- Pozłacane styki – gwarantują trwałe, niskooporowe połączenia.
- Możliwość pracy w szerokim zakresie temperatur od -25°C do 85°C (oraz kabla od -30°C do 80°C).
- Materiał powłoki kabla: PVC – zapewnia elastyczność i odporność na wiele agresywnych substancji przemysłowych.
Zastosowanie konektora M8 żeńskiego prostego z wolnym końcem kabla
Złącze M8 4-pinowe znajduje szerokie zastosowanie w przemyśle, szczególnie w systemach czujnikowych, siłownikach, elementach automatyki, urządzeniach i instalacjach sterujących, systemach pomiarowych oraz w instalacjach OEM. Długość kabla 20 m sprawia, że produkt idealnie nadaje się tam, gdzie wymagane jest połączenie urządzeń oddalonych od sterownika lub szafy sterowniczej.
- Automatyka przemysłowa
- Robotyka i produkcja spożywcza
- Inżynieria maszynowa
- Przemysł motoryzacyjny i montażowy
- Systemy bezpieczeństwa i detekcji
Parametry techniczne złącza M8 żeńskiego z przewodem
Produkt posiada 4 żyły (BN – brązowy, WH – biały, BU – niebieski, BK – czarny), zgodnie ze standardową numeracją pinów i oznaczeniem kolorystycznym. Konstrukcja umożliwia bardzo dobre właściwości przewodzenia prądu (prąd nominalny do 4A na styk, napięcie do 60V DC).
Materiał izolacji PVC oraz skretka miedziana o przekroju 0,25 mm² zapewniają niski opór przewodzenia i wysoką elastyczność prowadzenia kabla.
Złącze wyposażone jest w blokadę z niklowanego odlewu cynkowego oraz uszczelkę FKM, co zwiększa odporność na wstrząsy i długotrwały montaż. Wszystkie materiały są wolne od ołowiu, kadmu, FCKW i silikonu.
Możliwości montażu oraz warunki pracy
Konektor M8 żeński prosty przeznaczony jest do:
- montażu przez włożenie i przykręcenie,
- zapewnia zabezpieczenie przeciwwstrząsowe oraz trwałość połączenia, nawet w warunkach intensywnych drgań i pracy maszyn,
- wysoki stopień ochrony IP pozwala na bezpieczne stosowanie na zewnątrz oraz w miejscach o wysokim zapyleniu i wilgotności.
Zachowanie rekomendowanych promieni gięcia (5 x średnica zewnętrzna dla montażu stałego oraz 10 x średnica zewnętrzna dla aplikacji ruchomych) zapewnia długą żywotność kabla i utrzymanie szczelności połączenia.
Podsumowanie
Konektor M8 żeński prosty z wolnym końcem kabla i długością 20 m to uniwersalne i niezawodne rozwiązanie do tworzenia połączeń sygnałowych i zasilających w najbardziej wymagających instalacjach przemysłowych. Niezawodność, szeroka kompatybilność oraz bezpieczeństwo użytkowania, potwierdzone certyfikatami i zgodnością z normą DIN EN 61076-2-104 (M8), sprawiają, że produkt doskonale sprawdza się zarówno w prostych aplikacjach, jak i w zaawansowanych systemach automatyki.
