Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 732 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

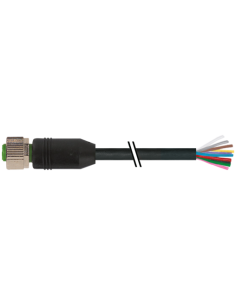

Złącze M12 z kablem 5-pinowym 4 m – uniwersalne połączenie dla automatyki
Złącze M12 z kablem o długości 4 m (kod: 7000-12241-7320400) to niezawodny element przeznaczony do zastosowań przemysłowych, szczególnie w systemach automatyki, robotyki oraz instalacjach maszynowych. Dzięki 5-pinowej konstrukcji oraz kodowaniu typu A, zapewnia kompatybilność z wieloma urządzeniami wykorzystywanymi w przemyśle.
Produkt wyposażony jest w prosty przewód o klasie ochrony IP65, IP66K, IP67, co sprawia, że sprawdzi się zarówno w trudnych warunkach środowiskowych, jak i przy wysokich wymaganiach dotyczących szczelności. Specjalne wykonanie z tworzywa PUR zapewnia podwyższoną odporność na oleje, chemikalia oraz ścieranie, co przekłada się na długą żywotność nawet przy intensywnym użytkowaniu.
Zalety i zastosowanie przewodu M12 z końcówką żeńską
- Uniwersalne zastosowanie: produkt stosowany jest zarówno w automatyce przemysłowej, sterowaniu maszynami, przemyśle spożywczym, jak i w instalacjach transportowych oraz systemach bezpieczeństwa.
- Pełna ochrona przed pyłem i wodą: dzięki klasie IP67 przewód jest odporny na zanurzenie oraz pył, gwarantując stabilność działania w trudnych warunkach.
- Bezpieczeństwo i pewność połączenia: niklowane styki oraz plastikowa śruba radełkowana zapewniają stabilny i trwały styk nawet przy drganiach, dzięki wbudowanemu zabezpieczeniu przeciwwstrząsowemu.
- Bezproblemowy montaż: szybkie podłączenie dzięki gwintowi M12 x 1 oraz przejrzystemu oznaczeniu przewodów zgodnie z normą DIN EN 61076-2-101.
- Trwałość materiałów: odporny na UV oraz wykonany z bezhalogenowych materiałów, przewód wyróżnia się wysoką odpornością mechaniczną i chemiczną.
Typowe wykorzystanie złącza M12 z kablem 5 x 0,34 mm²
Przewód M12 z końcówką żeńską 5-pinową jest powszechnie używany do czujników, siłowników, modułów I/O, automatycznych linii produkcyjnych oraz w konstrukcjach maszyn wymagających niezawodnych połączeń sygnałowych i zasilających. To uniwersalne rozwiązanie, które pozwala na bezproblemowe wykonywanie połączeń między komponentami systemów automatyki, minimalizując ryzyko błędnych połączeń oraz awarii związanych z nieprawidłowym podłączeniem przewodów.
Parametry i konstrukcja kabla z końcówką M12
- Rodzaj złącza: prosty, żeński M12, 5-pinowy, kodowanie A
- Długość: 4 metry
- Materiał płaszcza: PUR, wysoka odporność na ścieranie, oleje i chemikalia
- Klasa ochrony: IP65/IP66K/IP67 – szczelność pyłoszczelna i wodoodporna
- Szeroki zakres temperatur pracy: od -25°C do +85°C (przewód: do -40°C/+90°C)
- Średnica zewnętrzna przewodu: 4,8 mm
- Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY) – łatwa identyfikacja podczas instalacji
Produkt ten jest zgodny z najważniejszymi normami dotyczącymi przewodów do automatyki przemysłowej, m.in. DIN EN 61076-2-101, zapewniając stabilność parametrów elektrycznych oraz bezpieczeństwo użytkowania.
Kompatybilność i bezpieczeństwo podłączeń – schematy i oznaczenia
Złącze posiada czytelny system oznaczeń pinów oraz kolory przewodów, co pozwala na bezbłędne wykonanie instalacji. Przykładowy schemat podłączenia oraz oznaczenie kolorystyczne (BN, WH, BU, BK, GY) umożliwiają szybkie i łatwe dopasowanie przewodu do innych elementów instalacji automatyki.
Dzięki wysokiej klasie ochrony oraz wytrzymałym materiałom złącze M12 z kablem (kod produktu 7000-12241-7320400) znajduje szerokie zastosowanie wszędzie tam, gdzie niezawodność i szybki montaż mają kluczowe znaczenie.
