F&B-Steel
Męski prosty
M12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 336 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Cable weigth | 43,01 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-S |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 180 |
| Diameter of single wires | 0,05 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 125 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

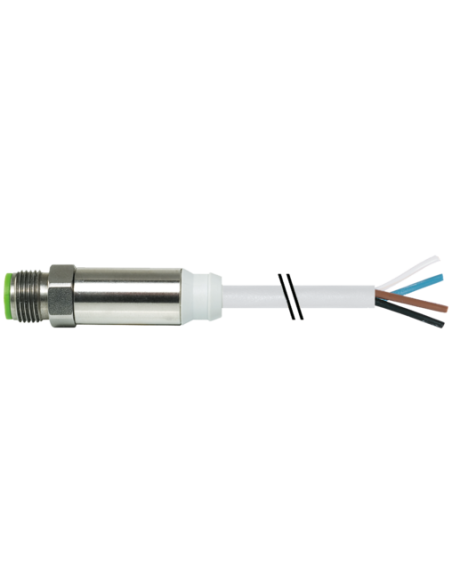

Złącze przemysłowe M12 Stal z przewodem – Kod produktu 7044-12021-3360030
Przemysłowe złącze kablowe M12 Stal to niezawodny element zaprojektowany w celu zapewnienia najwyższych standardów łączenia instalacji automatyki przemysłowej w wymagających warunkach środowiskowych. Model ten wyposażony jest w przewód o długości 0,3 m oraz czteropinowe gniazdo z opaską kodującą typu A, co znacząco usprawnia ich prawidłowe i bezpieczne użytkowanie w różnorodnych aplikacjach.
Mocna konstrukcja M12 – bezpieczeństwo i odporność
Korpus wykonany ze stali szlachetnej 1.4404 (V4A) gwarantuje wysoką odporność na korozję, uszkodzenia mechaniczne oraz oddziaływanie substancji chemicznych, takich jak oleje czy benzyna. Złącze spełnia surowe normy szczelności (IP68, IP69K), co czyni je odpowiednim do pracy w środowisku o dużym zapyleniu, wilgotności oraz podczas bezpośredniego mycia pod wysokim ciśnieniem.
Wszechstronne zastosowanie złączy M12
Złącza M12 stalowe znajdują szerokie zastosowanie w branżach takich jak:
- automatyka przemysłowa i robotyka,
- linie montażowe oraz produkcyjne,
- przemysł spożywczy i farmaceutyczny (odporność na mycie i środki chemiczne),
- technika transportowa, magazynowa i systemy logistyczne,
- systemy bezpieczeństwa maszyn oraz czujniki i siłowniki.
Idealne do przesyłu sygnałów oraz zasilania w wymagających zastosowaniach zewnętrznych i wewnętrznych.
Przemyślana budowa przewodu – stabilność i długowieczność
Kabel wykonano z nowoczesnego tworzywa TPE-S, odpornego na niskie i wysokie temperatury od -50°C do 125°C (praca stała), jak również na dynamiczne zginanie (praca ruchoma od -30°C do 105°C). Konstrukcja kabla zapewnia znakomite właściwości mechaniczne oraz długą żywotność nawet w aplikacjach ruchomych.
Bezpieczeństwo instalacji i wygoda montażu
Produkt zapewnia łatwą identyfikację przewodów (żyły o kolorach: biały, niebieski, czarny, brązowy), co minimalizuje ryzyko błędnego podłączenia. Konstrukcja przewodu ze skrętką miedzianą i wysoką odpornością na ścieranie umożliwia montaż zarówno na stałe, jak i w systemach ruchomych.
Typowe konfiguracje i elastyczność rozwiązań
Wersja M12 męska, prosta z numerem kodu 7044-12021-3360030 dostępna jest z otwartym końcem przewodu, co umożliwia dowolną konfigurację według konkretnych potrzeb instalacyjnych. Inne długości kabli również dostępne są na zamówienie, co pozwala na idealne dopasowanie do realizowanego projektu.
Najważniejsze zalety produktu M12-Stal
- Wysoka odporność chemiczna i mechaniczna – idealne do agresywnych środowisk
- Pełna kompatybilność z systemami automatyki o standardzie M12
- Znakomite parametry elektryczne, zapewniające niezawodność transferu sygnałów
- Łatwy i szybki montaż dzięki przemyślanej konstrukcji
- Bezpieczne użytkowanie potwierdzone normami IP68 oraz IP69K
Produkt polecany jest każdemu, kto oczekuje niezawodnych połączeń sygnałowych i zasilających w trudnych warunkach przemysłowych.
