Żeński kątowe
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 722 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

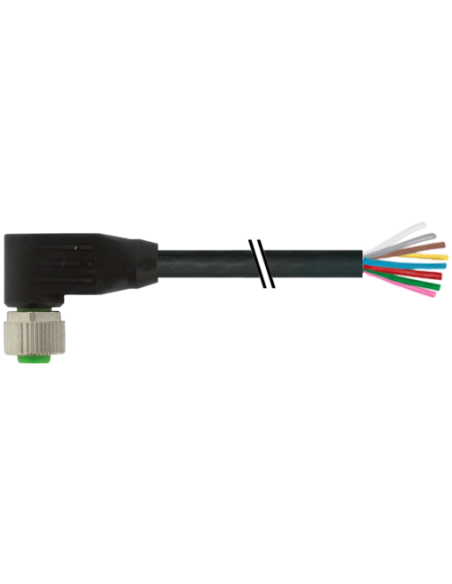

Złącze M12 żeńskie 90° do kabla – profesjonalne i wytrzymałe połączenie przemysłowe
Złącze M12 żeńskie 90° do kabla wełnianego o numerze katalogowym 7000-17061-7220200 to rozwiązanie dedykowane do zastosowań przemysłowych, w których kluczowe są niezawodność, odporność oraz wszechstronność łączenia. Kątowa konstrukcja złącza M12 umożliwia pewny montaż w miejscach o ograniczonej przestrzeni, co czyni je idealnym wyborem do maszyn, automatyki, techniki transportowej, robotyki oraz instalacji przemysłowych.
Najważniejsze cechy złącza M12 żeńskiego 90°
- Konstrukcja kątowa – idealna do montażu w trudno dostępnych, ograniczonych przestrzeniach.
- Standard przemysłowy M12 – 8-pinowe złącze zgodne z normą DIN EN 61076-2-101 zapewnia uniwersalność oraz kompatybilność z popularnymi systemami automatyki.
- Wysoki stopień ochrony – odporność IP65, IP66K oraz IP67 chroni przed kurzem, brudem, strumieniami wody i krótkotrwałym zanurzeniem.
- Wytrzymałe materiały – obudowa z tworzywa odpornego na chemikalia i oleje, pozłacane styki oraz śruba radełkowana z odlewu cynkowego zapewniają trwałość i długą żywotność.
- Kabel PUR – o długości 2 m, charakteryzujący się wysoką elastycznością oraz odpornością na ścieranie, promieniowanie UV, oleje i płomienie.
- Kodowanie typu A – bezpieczne połączenie bez ryzyka błędnej instalacji.
Zastosowania i możliwości wykorzystania złącza M12
Złącze M12 kątowe żeńskie znajduje zastosowanie w:
- automatyce przemysłowej i robotyce,
- senzoryce oraz technologii pomiarowej,
- budowie maszyn i urządzeń,
- systemach transportowych i logistycznych,
- instalacjach produkcyjnych o podwyższonej odporności na czynniki zewnętrzne.
Dzięki
odporności na warunki przemysłowe oraz szerokiemu zakresowi temperaturowemu (od -25°C do +85°C dla złącza, do -40°C dla kabla) produkt sprawdza się zarówno przy montażu stacjonarnym, jak i na elastycznych ramionach maszyn.
Budowa przewodu i bezpieczeństwo instalacji
Kabel posiada 8 oznakowanych przewodów, co umożliwia łatwą identyfikację połączeń zgodnie ze schematami instalacyjnymi. Płaszcz PUR jest wolny od halogenów, ołowiu oraz kadmu, dzięki czemu nadaje się do zastosowań wymagających wysokiej odporności chemicznej oraz ekologicznej.
Konstrukcja złącza umożliwia montaż typu "włożone-przykręcone", co gwarantuje pewny i trwały styk oraz minimalizuje ryzyko przypadkowego rozłączenia. Odpowiednia odporność mechaniczna pozwala na użytkowanie w wymagających aplikacjach, także w ruchu.
Dodatkowe korzyści i bezpieczeństwo pracy z przewodem M12
- Bezpieczeństwo użytkowania dzięki wysokim klasom ochrony i jakości wykonania.
- Doskonała ochrona przed zakłóceniami EMI oraz w trudnych warunkach środowiska przemysłowego.
- Uniwersalność – możliwość zamówienia innych długości przewodów według specyfikacji projektu.
- Łatwość identyfikacji przewodów – możliwość szybkiego przyłączenia i projektowania instalacji.
Dzięki złączu M12 żeńskiemu 90° do kabla możliwe jest zapewnienie wysokiej niezawodności połączeń elektrycznych nawet w najtrudniejszych warunkach przemysłowych, co przekłada się na efektywność oraz bezpieczeństwo realizowanych procesów produkcyjnych.
