Żeński proste
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

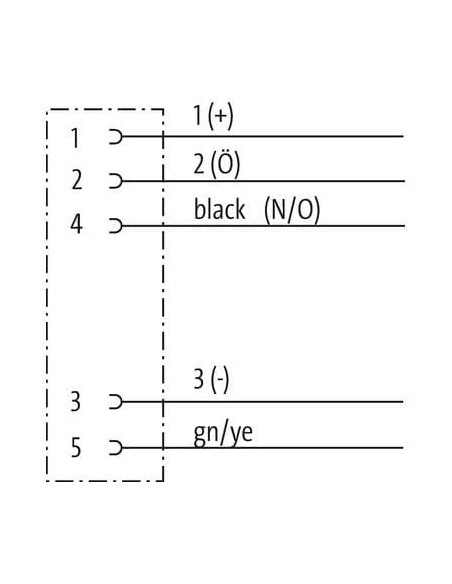

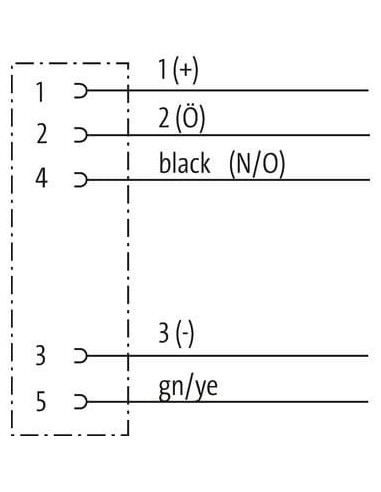

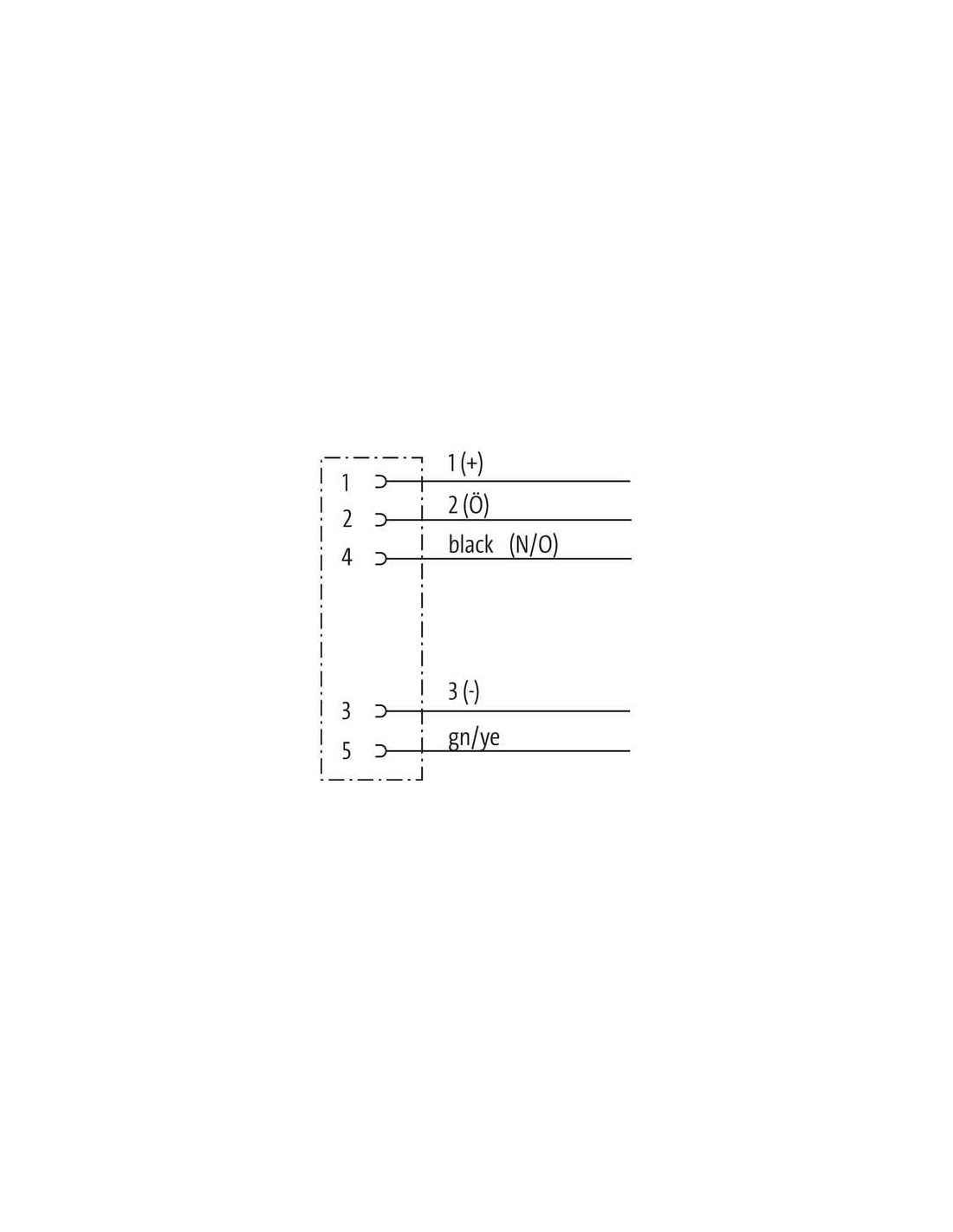

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 638 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

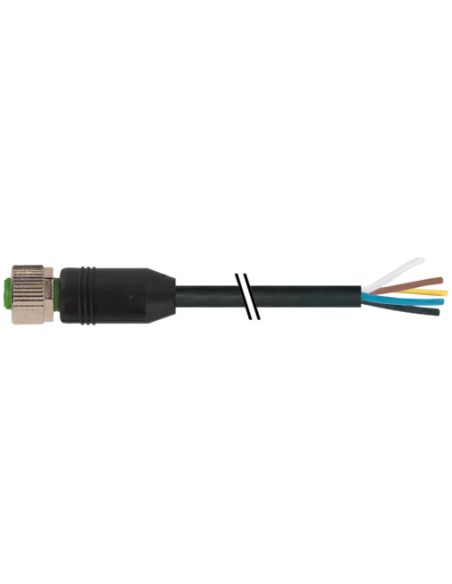

Konektor M12 żeński prosty z wolnym kablem – 5-pinowy, 20 m, kod: 7999-12241-6382000
Konektor M12 żeński prosty z wolnym końcem kabla to wysokiej jakości akcesorium przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej, systemach czujnikowych oraz instalacjach wymagających stabilnego i niezawodnego połączenia sygnałowego lub zasilającego. Dzięki uniwersalności standardu M12 oraz wysokiemu stopniowi ochrony IP67, znajduje zastosowanie w wymagających warunkach przemysłowych.
Zastosowanie konektora M12 żeńskiego prostego
Konektor M12 żeński prosty doskonale sprawdza się w połączeniach czujników, siłowników, urządzeń wykonawczych i układów sterowania w automatyce, robotyce, maszynach produkcyjnych oraz instalacjach przemysłowych, gdzie wymagana jest odporność na wilgoć, kurz i wibracje.
- Automatyka przemysłowa
- Systemy czujników i aktorów
- Aplikacje maszynowe i robotyka
- Szybkie i pewne przyłączenia w trudnych warunkach środowiskowych
- Rozwiązania wymagające podwyższonej odporności na drgania oraz szczelności połączenia
Najważniejsze zalety konektora M12 żeńskiego prostego
- Odporność na warunki środowiskowe – Stopień ochrony IP67 zapewnia szczelność i odporność na pył oraz wilgoć, gwarantując długotrwałe, nieprzerwane działanie nawet w trudnych warunkach przemysłowych.
- Wysoka jakość wykonania – Obudowa z tworzywa sztucznego o podwyższonej odporności chemicznej i na oleje, metalowy pierścień blokujący (cynkowy odlew ciśnieniowy z powłoką niklowaną) oraz pozłacane styki zapewniają długą żywotność i niezawodność połączeń.
- Długi przewód – Kabel o długości 20 metrów pozwala na elastyczne prowadzenie połączeń w rozbudowanych instalacjach lub w miejscach oddalonych od szaf sterowniczych.
- Stabilność elektryczna – Konfekcja 5-przewodowa o przekroju 0,75 mm², niska rezystancja przewodu, wysokie napięcie znamionowe kabla oraz odporność na przepięcia zapewniają optymalne warunki transmisji sygnału oraz zasilania.
- Przemysłowa jakość kabla – Wysokiej klasy przewód z płaszczem PUR cechuje się odpornością na promieniowanie UV, oleje, benzynę i inne agresywne media oraz spełnia wymogi bezhalogenowości i braku substancji szkodliwych.
- Możliwość szerokiej konfiguracji – Standardowe kodowanie A zgodnie z normą DIN EN 61076-2-101 (M12) umożliwia stosowanie w większości układów dostępnych na rynku.
Dlaczego warto stosować konektory M12 w instalacjach przemysłowych?
Konektory M12 to jeden z najbardziej popularnych standardów przemysłowych w zakresie szybkich i niezawodnych połączeń sygnałowych oraz zasilających. Ich zwartą konstrukcję oraz odporność na niekorzystne warunki środowiska doceniają integratorzy systemów oraz automatycy w wielu branżach, m.in. produkcyjnej, logistycznej, spożywczej, automotive czy wodociągowej. Dzięki łatwemu i precyzyjnemu montażowi, wysokiej wytrzymałości mechanicznej oraz szerokiemu spektrum złączy, konektory M12 usprawniają zarówno uruchamianie, jak i późniejszy serwis instalacji.
Budowa i funkcjonalność produktu 7999-12241-6382000
- Typ złącza: M12 żeńskie, proste, 5-pinowe
- Długość przewodu: 20 m, wolny koniec (otwarty)
- Materiał obudowy: wysokoodporne tworzywo sztuczne, metalowy pierścień blokujący
- Stopień ochrony: IP67 (przy poprawnym włożeniu i dokręceniu złącza)
- Kodowanie: A (zgodność z wymaganiami normy DIN EN 61076-2-101 dla złącz M12)
- Kabel: 5-żyłowy, PUR, czarna izolacja, oznaczenie przewodów ułatwiające podłączenie zgodnie ze standardem
Konektor M12 żeński, prosty z przewodem o długości 20 metrów to niezawodne rozwiązanie do zastosowań przemysłowych wymagających trwałości, szczelności, odporności na działanie niekorzystnych czynników oraz pewności sygnału i zasilania. Rozwiązanie dedykowane jest zarówno do projektów nowych instalacji przemysłowych, jak i modernizacji istniejących układów automatyki.
