Męski prosty
Przewód zatwierdzony dla 600 V
M12, 5-piny
USA
Przewód zatwierdzony dla 600 V
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 161 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 103,4 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,93 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 18 AWG |
| Conductor crosssection (wire) | 18 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 22,5 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |

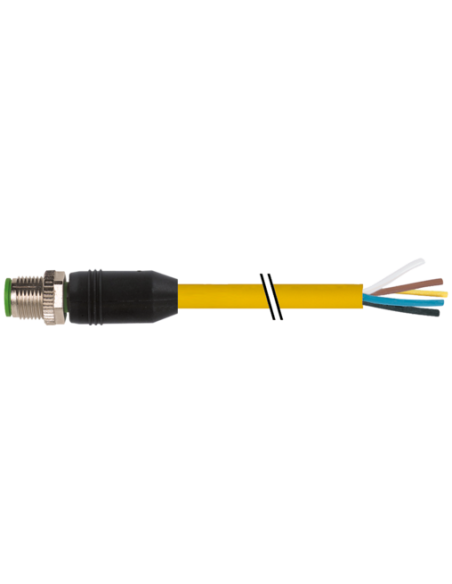

Złącze M12 męskie 0° na kabel 7700-12041-1611000 – profesjonalne rozwiązanie do automatyki
Złącze M12 męskie 0° na kabel o długości 10 metrów oraz 5-pinowej konfiguracji, oznaczone kodem produktu 7700-12041-1611000, to uniwersalny element wykorzystywany w automatyce przemysłowej, instalacjach maszynowych oraz systemach transmisji sygnałów. Produkt przeznaczony jest do pracy w wymagających środowiskach technicznych, gwarantując niezawodne połączenie elektryczne, nawet w trudnych warunkach otoczenia.
Kluczowe cechy i zalety złącza M12 męskiego prostego na kabel
- Wysoka trwałość – korpus wykonany z wysokoodpornego tworzywa PUR oraz niklowana powłoka elementu blokującego, odporna na chemikalia i oleje.
- Stopnie ochrony IP65, IP66K oraz IP67 – gwarancja szczelności oraz ochrony przed wnikaniem pyłu i wilgoci, co pozwala na zastosowanie również w trudnych warunkach przemysłowych.
- 5 pinów – wszechstronne możliwości podłączenia – złącze umożliwia efektywną transmisję sygnałów lub zasilania w różnorodnych aplikacjach.
- Kabel 10 m o dużej elastyczności oraz odporności na czynniki mechaniczne, z powłoką TPE odporną na płomienie, benzynę oraz oleje.
- Możliwość pracy w szerokim zakresie temperatur – od -40°C do +105°C w stałym ułożeniu oraz od -20°C do +90°C w ruchu.
- Certyfikaty jakości – m.in. cURus, zgodność z normą DIN EN 61076-2-101 (M12), UL oraz IEC 60332-2-2.
Typowe zastosowania złącza M12 męskiego
Złącze M12 męskie proste na kabel idealnie sprawdza się w instalacjach automatyki przemysłowej, maszynach produkcyjnych, liniach montażowych, systemach sterowania, robotyce oraz w systemach zasilania i sygnalizacji czujników. Umożliwia łatwe, szybkie i pewne połączenie urządzeń w systemach wymagających wysokiej szczelności i niezawodności.
- Systemy automatyki przemysłowej
- Maszyny produkcyjne i linie technologiczne
- Robotyka i zasilanie napędów
- Systemy okablowania czujników i elementów wykonawczych
- Aplikacje wymagające wysokiej odporności chemicznej i mechanicznej
Budowa i szczegóły techniczne przewodu M12 – niezawodność w każdych warunkach
Kabel wyposażony w przewody miedziane o przekroju 18 AWG jest oznakowany kolorami (czarny, niebieski, biały, zielono-żółty, brązowy), co ułatwia identyfikację podczas montażu. Izolacja przewodów wykonana z PVC, a powłoka zewnętrzna z TPE jest bezhalogenowa oraz odporna na negatywne czynniki środowiskowe. Przewód jest odpowiedni do gięcia i skręcania, co czyni go idealnym do dynamicznych aplikacji, również na ruchomych elementach maszyn.
Dlaczego warto wybrać przewód męski M12 z wolnym końcem?
- Uniwersalność montażu – posiada wolny koniec, co pozwala na indywidualne dopasowanie długości oraz przekroju okablowania do potrzeb projektu.
- Bezpieczeństwo i niezawodność – wysokie parametry elektryczne, mechaniczne i środowiskowe zapewniają długotrwałą i bezawaryjną eksploatację.
- Szeroki zakres zastosowań – doskonały zarówno do nowych instalacji, jak i modernizacji istniejących układów automatyki lub sterowania.
M12 męski 0° na kabel – specyfikacje schematyczne i montaż
Dzięki zastosowaniu standardu M12 x 1 oraz kodowania typu A, złącze jest kompatybilne z wieloma urządzeniami automatyki dostępnymi na rynku europejskim i amerykańskim. Konstrukcja umożliwia montaż przy użyciu klucza SW13, a przemyślany układ pinów ułatwia szybkie i bezbłędne podłączanie przewodów.
Podsumowanie – profesjonalne złącze M12 do zadań specjalnych
Męskie złącze M12 0° na kabel 7700-12041-1611000 to sprawdzony wybór do profesjonalnych aplikacji przemysłowych wymagających niezawodnych, szczelnych i łatwych w montażu połączeń kablowych. Dzięki szerokim możliwościom konfiguracji oraz wytrzymałości znajduje zastosowanie nawet w najbardziej wymagających projektach automatyki.
