Żeński proste
M12, 5-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

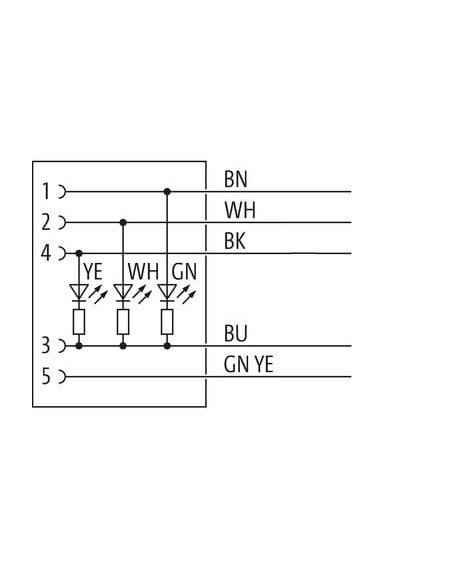

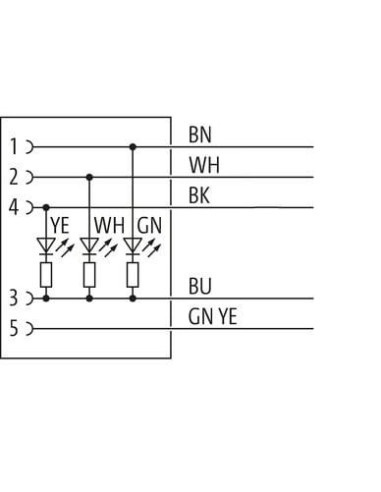

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 615 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

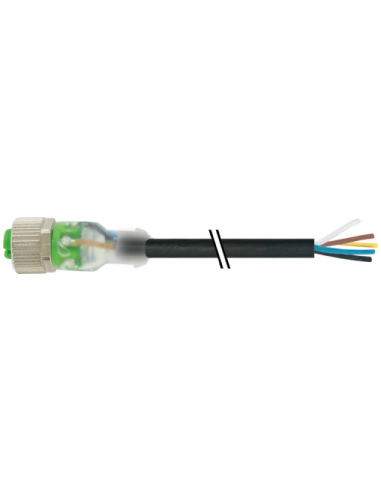

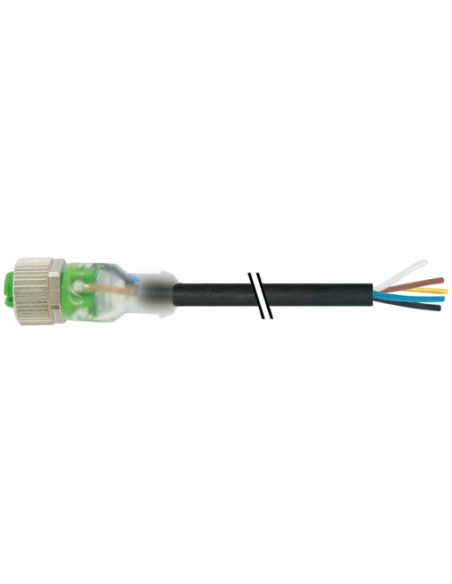

Konektor M12 żeński prosty z LED i wolnym końcem kablowym – 7000-12251-6150500
Konektor M12 żeński prosty z diodami LED to zaawansowany element łączeniowy przeznaczony do profesjonalnych instalacji automatyki przemysłowej. Wersja z wolnym końcem przewodu oferuje szerokie możliwości integracji w różnych aplikacjach elektrycznych oraz systemach sterowania.
Najważniejsze cechy konektora M12 z LED do automatyki
- Wytrzymała konstrukcja – korpus wykonany z tworzywa PUR oraz elementy z niklowanego cynku zapewniają wysoką odporność mechaniczną i chemiczną.
- Wbudowane wskaźniki LED (biały, zielony, żółty) umożliwiają szybką sygnalizację stanu i ułatwiają diagnostykę pracy urządzeń.
- 5-pinowa konfiguracja – pozwala na zastosowanie w rozbudowanych układach sterowania, transmisji sygnałów oraz zasilania.
- Końcówka kablowa o długości 5 metrów umożliwia swobodny montaż, nawet w trudno dostępnych miejscach w szafach sterowniczych oraz na liniach produkcyjnych.
- Stopień ochrony IP65, IP66K, IP67 – gwarantuje bezpieczeństwo pracy w trudnych warunkach środowiskowych, narażonych na pyły, wilgoć oraz kontakt z olejem.
- Wysoka wytrzymałość temperaturowa: praca w zakresie od -25°C do +85°C.
- Ergonomiczna i bezpieczna instalacja – proste, przykręcane mocowanie oraz antywstrząsowa konstrukcja.
Typowe zastosowania konektora M12 LED z wolnym końcem kabla
Konektor M12 z wyprowadzeniem przewodów znajduje zastosowanie w przemyśle:
- Maszynowym i robotyce – szybkie łączenie czujników, siłowników, wyłączników bezpieczeństwa oraz magistrali komunikacyjnych.
- Systemach automatyki przemysłowej – w panelach sterujących, rozdzielnicach oraz szafach elektrycznych.
- Transportu i logistyki – połączenia w systemach przenośników, sorterów oraz maszyn pakujących.
- Aplikacjach outdoorowych – odporność na UV oraz wilgoć predestynuje złącze do pracy na zewnątrz, w instalacjach automatyki bram, stacji załadunkowych oraz transportowych.
Dlaczego warto wybrać konektor M12 z diodami LED?
- Łatwa identyfikacja stanu urządzenia dzięki wbudowanym diodom LED przyspiesza lokalizację potencjalnych usterek.
- Bezpieczne i pewne połączenie – gwarantowana wytrzymałość mechaniczna i elektryczna zgodna z normą DIN EN 61076-2-101 (M12).
- Uniwersalność zastosowań – wszechstronność montażu dzięki prostemu wolnemu końcowi kabla oraz wielożyłowej konstrukcji przewodu.
- Zgodność z międzynarodowymi normami oraz możliwość pracy w systemach wymagających wysokiego stopnia ochrony IP.
Złącze M12 żeńskie z wolnym końcem przewodu i LED to uniwersalne rozwiązanie do profesjonalnych aplikacji przemysłowych, gdzie niezawodność, bezpieczeństwo oraz czytelność sygnalizacji mają kluczowe znaczenie dla utrzymania ruchu.
