Męski prosty
M12, 8-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 30 V |
| Napięcie robocze DC | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 722 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

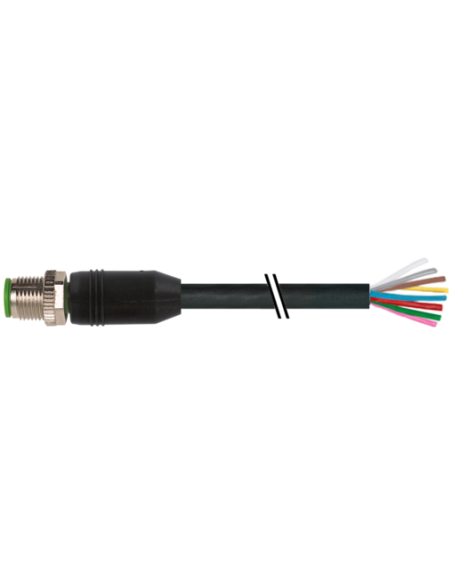

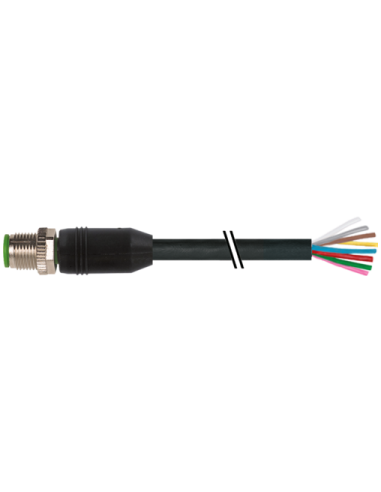

Złącze M12 8-pinowe męskie proste – kabel 10 m | Kod produktu: 7356-17001-7221000
Złącze M12 8-pinowe męskie proste z kablem o długości 10 metrów to niezawodny element przeznaczony do zastosowań w automatyce przemysłowej, robotyce, systemach czujników oraz instalacjach sterujących. Solidna konstrukcja i wysoki stopień ochrony gwarantują bezpieczeństwo pracy, nawet w trudnych warunkach środowiskowych.
Zastosowania i zalety złącza M12 8-pinowego
- Przemysłowa automatyka: połączenia urządzeń, czujników, siłowników itp.
- Robotyka: trwałe i odporne na drgania połączenia kablowe.
- Sterowanie: transmisja sygnałów i zasilanie dla maszyn oraz linii produkcyjnych.
- Systemy bezpieczeństwa: stosowane w wymagających aplikacjach, dzięki wysokiej odporności na warunki zewnętrzne.
Najważniejsze cechy techniczne złącza M12
8-pinowe złącze M12 zapewnia wszechstronne możliwości przesyłu sygnałów oraz zasilania. Obudowa wykonana z wytrzymałego tworzywa PUR gwarantuje wysoką odporność chemiczną oraz ochronę przed olejami. Złącze posiada pozłacane styki oraz niklowaną blokadę, co wpływa na niezawodność i długą żywotność połączenia.
- Stopień ochrony: IP65, IP66K, IP67 – bezpieczne zastosowanie w wymagających środowiskach.
- Temperatura pracy: od -25°C do 85°C (przewód: -40°C do 90°C przy pracy ciągłej).
- Moment dokręcania: 0,6 Nm zapewnia pewne mocowanie złącza.
- Prąd roboczy na styk: do 2 A (kabel: do 3 A na żyłę).
- Normy: zgodność z DIN EN 61076-2-101 (M12), odporność na UV, ogień oraz oleje.
Specyfikacja przewodu i budowy złącza
Kabel klasy PUR o czarnej izolacji, 8-żyłowy, z oznaczeniami kolorystycznymi: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony. Przewody skrętkowe klasy 6 zapewniają elastyczność i odporność na wielokrotne zginanie oraz skręcanie, co gwarantuje niezawodność w zastosowaniach dynamicznych (do 10 milionów cykli).
- Średnica zewnętrzna kabla: 5,8 mm
- Płaszcz przewodu: odporny na chemikalia, oleje i promieniowanie UV, bezhalogenowy, bezołowiowy
- Kod koloru wyprowadzeń: zgodność z normami przemysłowymi
- Zalecany promień gięcia: 5x średnica dla instalacji stałej; 10x średnica dla ruchomej
Uniwersalność i bezpieczeństwo połączeń – kodowanie i wyprowadzenia
Złącze M12 wyposażone jest w kodowanie opaską, zabezpieczającą przed błędnym połączeniem. Schemat wyprowadzeń umożliwia szybkie i bezpieczne wykonanie podłączenia według przemysłowych standardów. Nie występują diody wskaźnikowe LED – podłączenie jest wyłącznie elektryczne.
Przemyślana konstrukcja zapewnia odporność na wstrząsy, drgania oraz oddziaływania mechaniczne, dlatego złącze sprawdza się w aplikacjach mobilnych oraz w miejscach narażonych na intensywne użytkowanie.
Dlaczego warto wybrać złącze M12 8-pinowe?
- Wysoka trwałość dzięki solidnej konstrukcji i odpornym materiałom
- Szerokie zastosowanie w nowoczesnych instalacjach automatyki przemysłowej
- Łatwy montaż i rozbudowana kompatybilność z urządzeniami zgodnymi z M12
- Zabezpieczenie przed kurzem, wodą i środkami chemicznymi
- Bezhalogenowość i brak szkodliwych dodatków – ekologiczne użytkowanie
Złącze M12 8-pinowe to standardowe i wytrzymałe rozwiązanie do pewnej oraz bezpiecznej transmisji sygnałów i zasilania w każdej aplikacji przemysłowej.
