Żeński kątowe
M12, 4-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

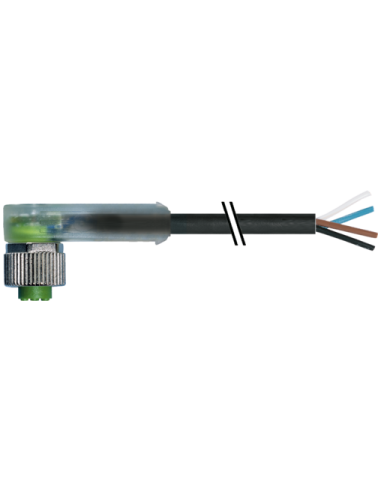

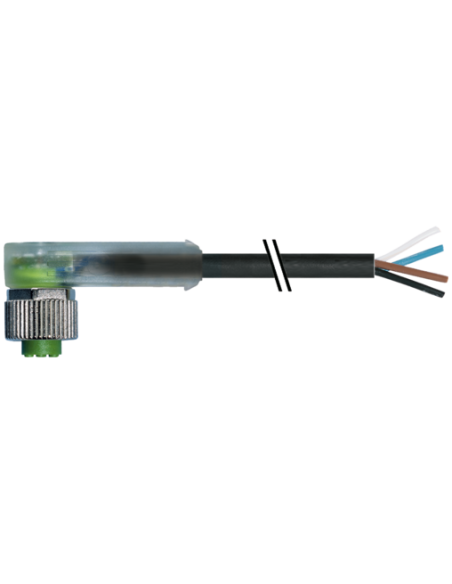

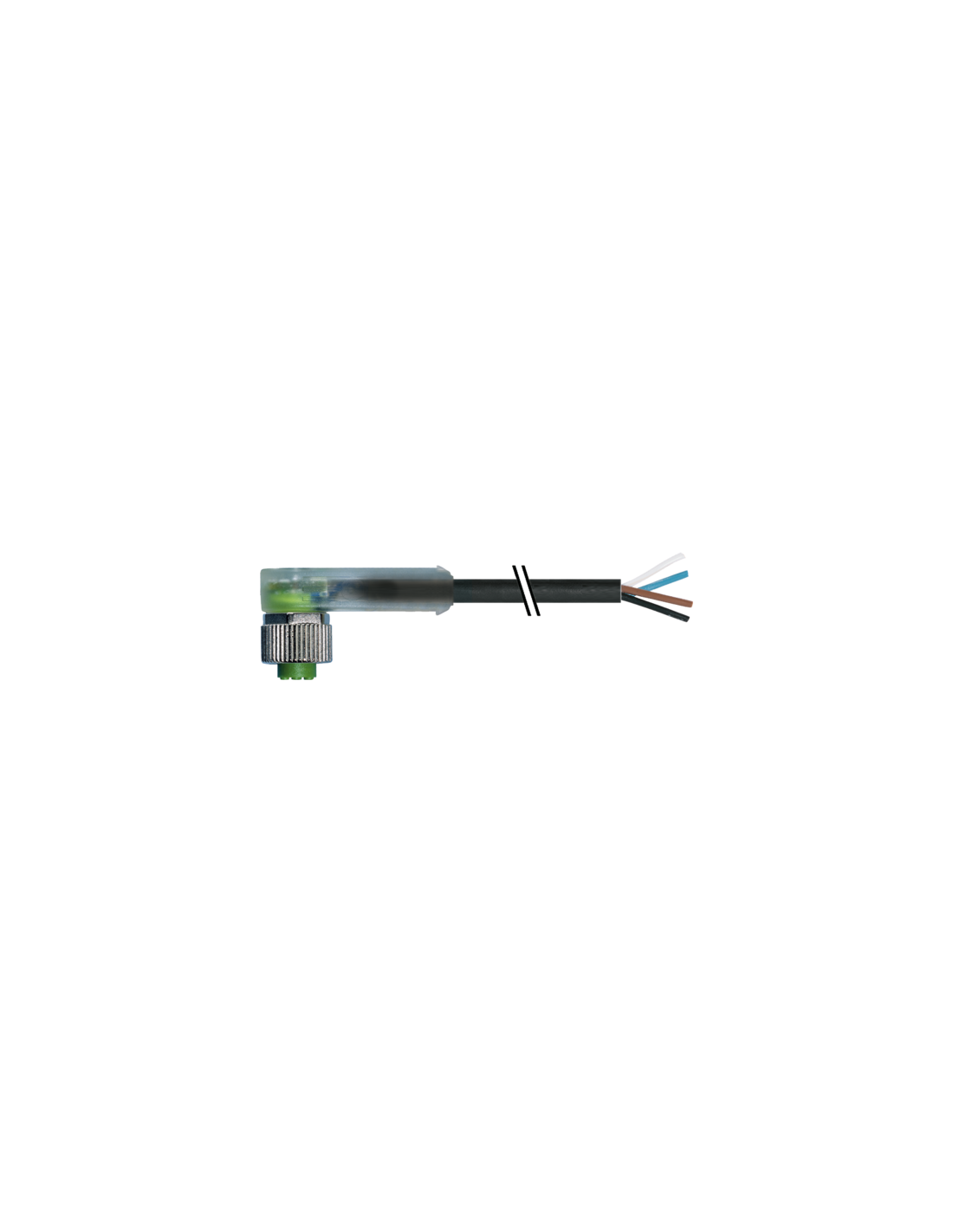

Konektor M12 żeński kątowy z LED do automatyki – 7000-12421-6340300
Konektor M12 żeński kątowy z wolnym końcem kabla to rozwiązanie przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej, systemach sterowania oraz instalacjach wymagających solidnych, niezawodnych i trwałych połączeń. Model 7000-12421-6340300 wyposażony został w zintegrowane wskaźniki LED, co ułatwia diagnostykę oraz wizualizację stanu pracy połączenia.
Zastosowanie konektora M12 z LED
Złącze M12 żeńskie kątowe znajduje zastosowanie w szeroko pojętych systemach automatyki, np. do podłączania czujników, siłowników, urządzeń wykonawczych lub podczas modernizacji maszyn przemysłowych. Zintegrowanie sygnalizacji LED (PNP – diody: białe, zielone, żółte) upraszcza kontrolę stanu pracy oraz ułatwia diagnostykę podczas serwisowania urządzeń.
Typowe branże, w których wykorzystuje się konektory M12, to:
- Automatyka przemysłowa
- Robotyka
- Budowa maszyn i urządzeń
- Systemy transportowe i logistyczne
- Przemysł motoryzacyjny
Najważniejsze cechy konektora M12 żeńskiego kątowego
- Solidna konstrukcja: Obudowa z wysokiej jakości tworzywa PUR gwarantuje odporność na chemikalia oraz oleje, co przekłada się na długą żywotność nawet w trudnych warunkach przemysłowych.
- Wysoka szczelność: Stopień ochrony IP65/IP66K/IP67 zabezpiecza przed wilgocią i pyłem.
- Diagnostyka LED: Trzy wbudowane diody LED sygnalizują stan połączenia, ułatwiając lokalizowanie ewentualnych usterek.
- Łatwy montaż: Gwint M12 x 1, kątowe wyprowadzenie kabla oraz możliwość przymocowania do peszli (średnica wewnętrzna 10 mm) zapewniają wygodę i elastyczność instalacji.
- Uniwersalne zastosowanie: 4-żyłowy kabel o długości 3 m pozwala na szeroką gamę zastosowań.
- Wysoka jakość przewodów: Skrętka miedziana, powłoka PUR, brak substancji szkodliwych (bezołowiowe, wolne od kadmu, halogenów, FCKW oraz silikonu).
Parametry mechaniczne i eksploatacyjne
- Możliwość pracy w zakresie temperatur: od -25°C do +85°C (w zależności od jakości kabla nawet od -40°C do +90°C w trybie stałym).
- Wysoka odporność na zginanie i ruch: nawet 10 milionów cykli w prowadnikach kablowych, prędkość przesuwu do 3 m/s.
- Powłoka styku: pozłacane styki zapewniają pewność połączenia i niską rezystancję styku.
- Blokada i elementy gwintowane: wykonane z niklowanego cynkowego odlewu ciśnieniowego gwarantują odporność na zużycie mechaniczne.
Bezpieczeństwo i normy
Konektor M12 spełnia wymagania normy DIN EN 61076-2-101, zachowując odporność na wpływy środowiskowe i bezpieczeństwo eksploatacji dzięki kategoriom ochrony oraz wysokiemu stopniowi zanieczyszczenia (stopień 3). Dodatkowe certyfikaty, takie jak cURus, podkreślają jakość wykonania.
Prawidłowe użytkowanie zapewnia odporność na UV, płomień oraz produkty ropopochodne. Producent zaleca stosowanie odpowiednich promieni gięcia przy instalacji kabla, aby zachować szczelność klasy IP oraz trwałość przewodu.

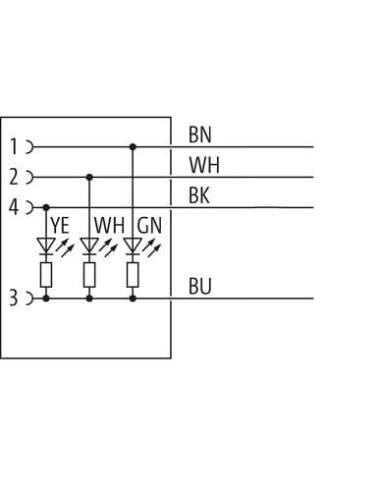

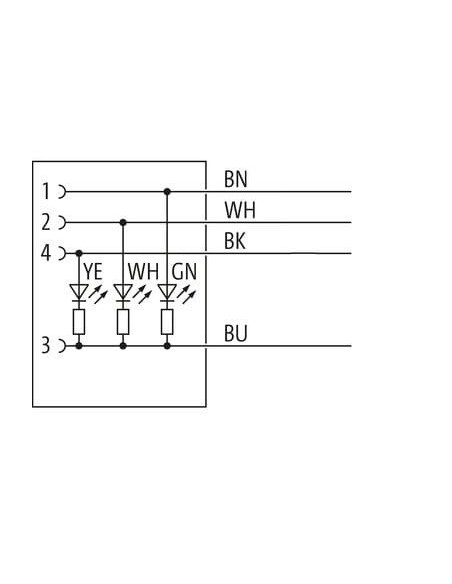

Podłączenie – budowa złącza M12
- 4 piny – kodowanie typu A, umożliwiające uniwersalne podłączenie urządzeń automatyki
- Kabel z oznaczeniem kolorów: czarny, niebieski, brązowy, biały
- Boczne wyprowadzenie kabla ułatwia montaż w miejscach trudno dostępnych
Konektor M12 żeński kątowy z LED to niezawodny element systemów połączeń w nowoczesnej automatyce przemysłowej, który zwiększa pewność działania całego układu oraz ułatwia serwis dzięki sygnalizacji LED.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
