Żeński proste
M12, 4-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

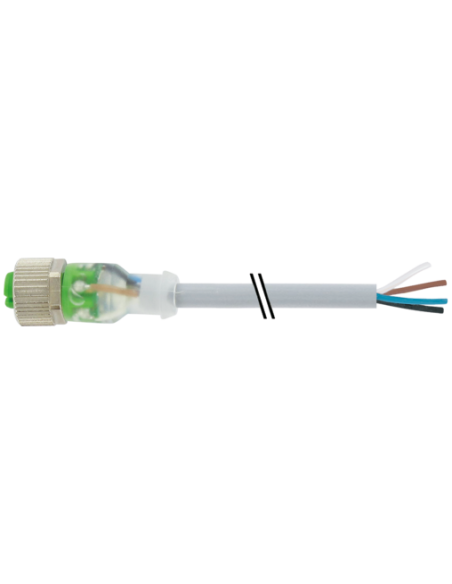

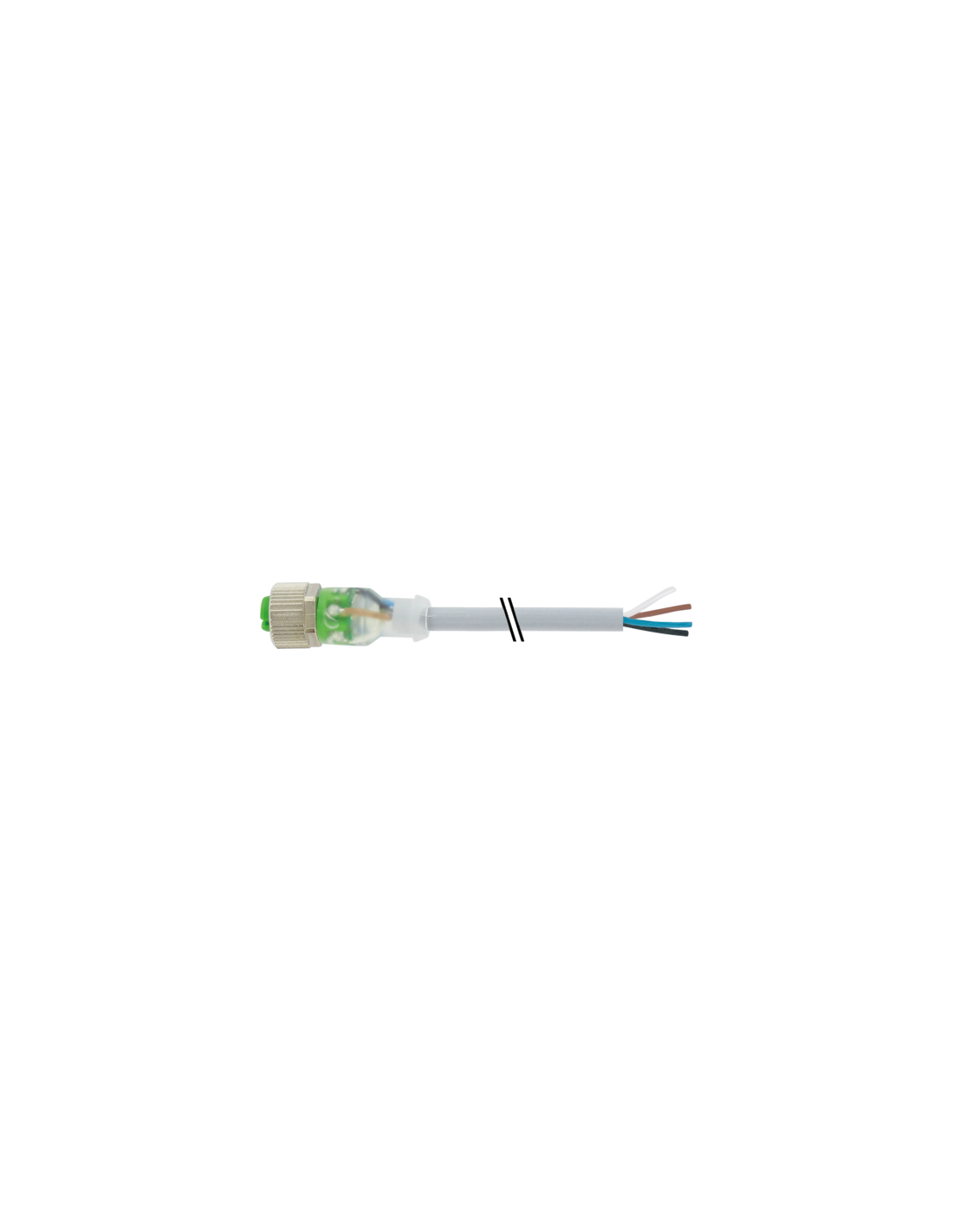

Konektor M12 żeński prosty z LED 4-pinowy – do wymagających zastosowań przemysłowych
Konektor M12 żeński prosty z LED (kod produktu: 7000-12291-2340500) to niezawodne rozwiązanie do połączeń elektrycznych w środowisku przemysłowym, w którym kluczowe są trwałość, szczelność i odporność na czynniki zewnętrzne. Wersja 4-pinowa z wyprowadzeniem prostym oraz przewodem o długości 5 m umożliwia zastosowanie w różnorodnych aplikacjach wymagających przesyłania sygnałów i zasilania.
Zastosowanie konektora M12 – automatyka, robotyka i przemysł
Konektor M12 z przewodem doskonale sprawdza się w systemach automatyki przemysłowej, maszynach produkcyjnych, liniach transportowych oraz urządzeniach robotycznych. Stosowany jest wszędzie tam, gdzie potrzebne jest pewne i odporne na czynniki zewnętrzne połączenie sygnałowe lub zasilające. Dzięki dużej odporności na oleje, chemikalia oraz wodę, znajduje zastosowanie w:
- czujnikach i siłownikach
- instalacjach maszynowych oraz aparaturze sterującej
- przemysłowych systemach wizyjnych
- pomiarach i diagnostyce
- nowoczesnych układach automatyki budynkowej
Najważniejsze zalety konektora M12 z LED
- Sygnalizacja LED – wbudowane dwie diody LED (PNP) umożliwiają łatwą diagnostykę poprawności połączenia, co znacznie ułatwia obsługę i serwisowanie urządzeń w terenie.
- Wysoki stopień ochrony – IP65, IP66K, IP67 – doskonała odporność na pył, wodę oraz inne zanieczyszczenia gwarantuje niezawodność nawet w trudnych warunkach przemysłowych.
- Wytrzymała konstrukcja – korpus wykonany z tworzywa PUR zapewnia wysoką odporność na ścieranie, oleje oraz szeroki zakres temperatur pracy od -25°C do +85°C.
- Pozłacane styki – gwarancja niskiej rezystancji oraz długotrwałej, stabilnej pracy złącza.
- Uniwersalność montażu – szybki i pewny montaż: wsuwany i przykręcany na gwint M12 x 1 z zabezpieczeniem przeciwwstrząsowym.
- Kabel elastyczny i wytrzymały – przewód typu PUR, bezołowiowy, wolny od halogenów oraz odporny na intensywne użytkowanie (żyły: brązowy, niebieski, czarny, biały).
Konstrukcja i sposób podłączenia konektora M12

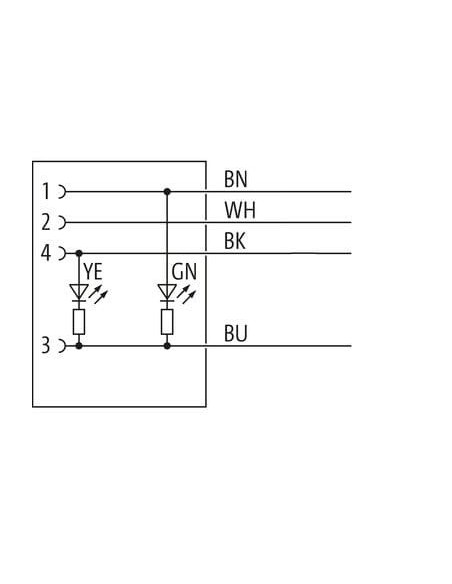

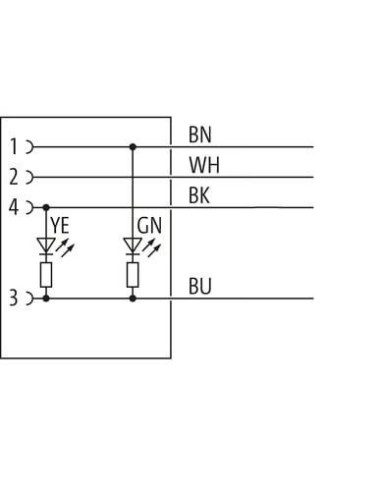

Konektor w wersji żeńskiej (female), 4-pinowej, z prostym wyprowadzeniem przewodu oraz klasycznym kodowaniem typu A, wyposażony jest w solidną niklowaną nakrętkę i czytelny schemat podłączenia. Przewód zakończony wolnymi żyłami umożliwia łatwą i elastyczną integrację z dowolną instalacją.
Typowe cechy techniczne konektora M12 LED
- Dopuszczalne napięcie pracy: 18-30 V DC
- Maksymalny prąd na styk: 4 A
- Długość przewodu: 5 metrów
- Średnica przewodu: 4,5 mm
- Konfiguracja przewodów: 4 żyły skręcone, kolory: brązowy, biały, czarny, niebieski
- Mocowanie: M12, SW13, niklowany pierścień blokujący
Odporność na czynniki środowiskowe i trwałość
Konektor M12 LED charakteryzuje się bardzo dobrą odpornością chemiczną oraz olejoodpornością. Może być stosowany zarówno w środowiskach wilgotnych, jak i tam, gdzie obecne są substancje agresywne chemicznie. Kabel PUR jest odporny na ścieranie, zginanie, skręcanie oraz spełnia normy palności IEC 60332-2-2 oraz UL 1581.
Podsumowanie: Konektor M12 LED – niezawodność w automatyce przemysłowej
Konektor M12 żeński prosty z LED – 7000-12291-2340500 to sprawdzone rozwiązanie do profesjonalnych instalacji automatyki przemysłowej, w których liczą się wytrzymałość, bezpieczeństwo i szybkość montażu. Zastosowanie sygnalizacji LED oraz odpornego na uszkodzenia przewodu PUR gwarantuje długoletnią i niezawodną pracę w najbardziej wymagających warunkach.
