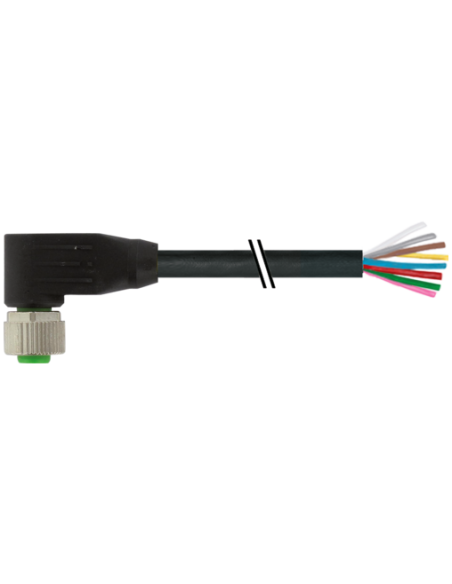

Żeński kątowe
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
| Identyfikacja przewodu | 722 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
M12 kątowe złącze żeńskie z wyprowadzonym przewodem o długości 5 metrów to uniwersalne i wytrzymałe rozwiązanie do przemysłowych aplikacji automatyki, sterowania i transmisji sygnałów. Złącze posiada 8 pozłacanych pinów, które zapewniają optymalny kontakt oraz długą żywotność połączenia, nawet w trudnych warunkach przemysłowych.
Złącze M12 8-pinowe przeznaczone jest do zastosowań w automatyce przemysłowej, w systemach czujnikowych, urządzeniach pomiarowych oraz maszynach produkcyjnych. Kątowa konstrukcja (90°) umożliwia wygodne podłączenie w miejscach o ograniczonej przestrzeni. Produkt ten umożliwia szybkie i pewne łączenie urządzeń wymagających transmisji sygnałów lub zasilania, doskonale sprawdzając się w instalacjach nowych linii produkcyjnych, robotyki oraz integracji szaf sterowniczych.
Obudowa złącza wykonana jest z odpornego na chemikalia i oleje tworzywa PUR, a elementy metalowe są niklowane. Dzięki właściwościom materiału złącze może być stosowane w środowiskach narażonych na kontakt z agresywnymi mediami – w przypadku nietypowych zastosowań należy zweryfikować odporność materiałową.
Przewód posiada czarną izolację PUR o wysokiej odporności mechanicznej, dobrym promieniu gięcia oraz długiej żywotności, nawet przy intensywnym użytkowaniu (m.in. elastyczność przewodu sprawdza się w aplikacjach ruchomych). Dodatkowe zalety to odporność na UV, płomienie, oleje, benzynę oraz wiele środków chemicznych.
Złącze M12 spełnia normy stopni ochrony IP65, IP66K, IP67, co gwarantuje pełną ochronę przed wnikaniem pyłu oraz wody (włożone i przykręcone). Pozłacane styki minimalizują ryzyko korozji oraz zapewniają niezawodną transmisję sygnałów w każdych warunkach. Konstrukcja przewodu gwarantuje długotrwałą odporność na zginanie, skręcanie oraz drgania, co znacząco wydłuża czas bezawaryjnej pracy układu.
Wyprowadzenia przewodu są czytelnie oznaczone kolorystycznie według kolejności pinów (zgodnie z normą DIN), co sprawia, że instalacja jest intuicyjna i eliminuje ryzyko błędów podłączeniowych. Złącze obsługuje napięcia do 30V AC/DC oraz prąd do 2A na jeden styk.
Kompaktowa konstrukcja złącza (długość: 32 mm, wysokość: 39 mm, średnica: 15 mm, gwint M12 x 1) umożliwia wygodny i szybki montaż nawet w miejscach o ograniczonym dostępie. Zaleca się stosowanie odpowiednich środków odciążających przewody (np. opasek kablowych) oraz przestrzeganie zalecanych promieni gięcia w celu zachowania klas szczelności i długowieczności połączenia.
Złącze M12 żeńskie kątowe 8-pin to doskonały wybór do integracji w systemach automatyki przemysłowej, liniach produkcyjnych, stacjach pomiarowych, urządzeniach kontrolno-pomiarowych oraz w systemach transportowych i pakujących. Zapewnia zgodność z nowoczesnymi standardami i gwarantuje bezpieczeństwo użytkowania, nawet w najbardziej wymagających środowiskach przemysłowych.
