⚠ NOTYFIKACJA ⚠
PRODUCT WILL BE DISCONTINUED BY JUNE 2023. PLEASE HAVE A LOOK AT THE ALTERNATIVE PRODUCTS.
Żeński kątowe
M12, 3-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 305 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 35,2 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,35 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 80 ± 5 Shore A |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

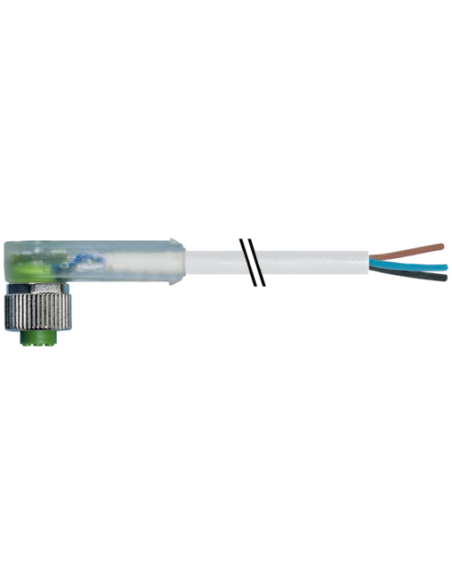

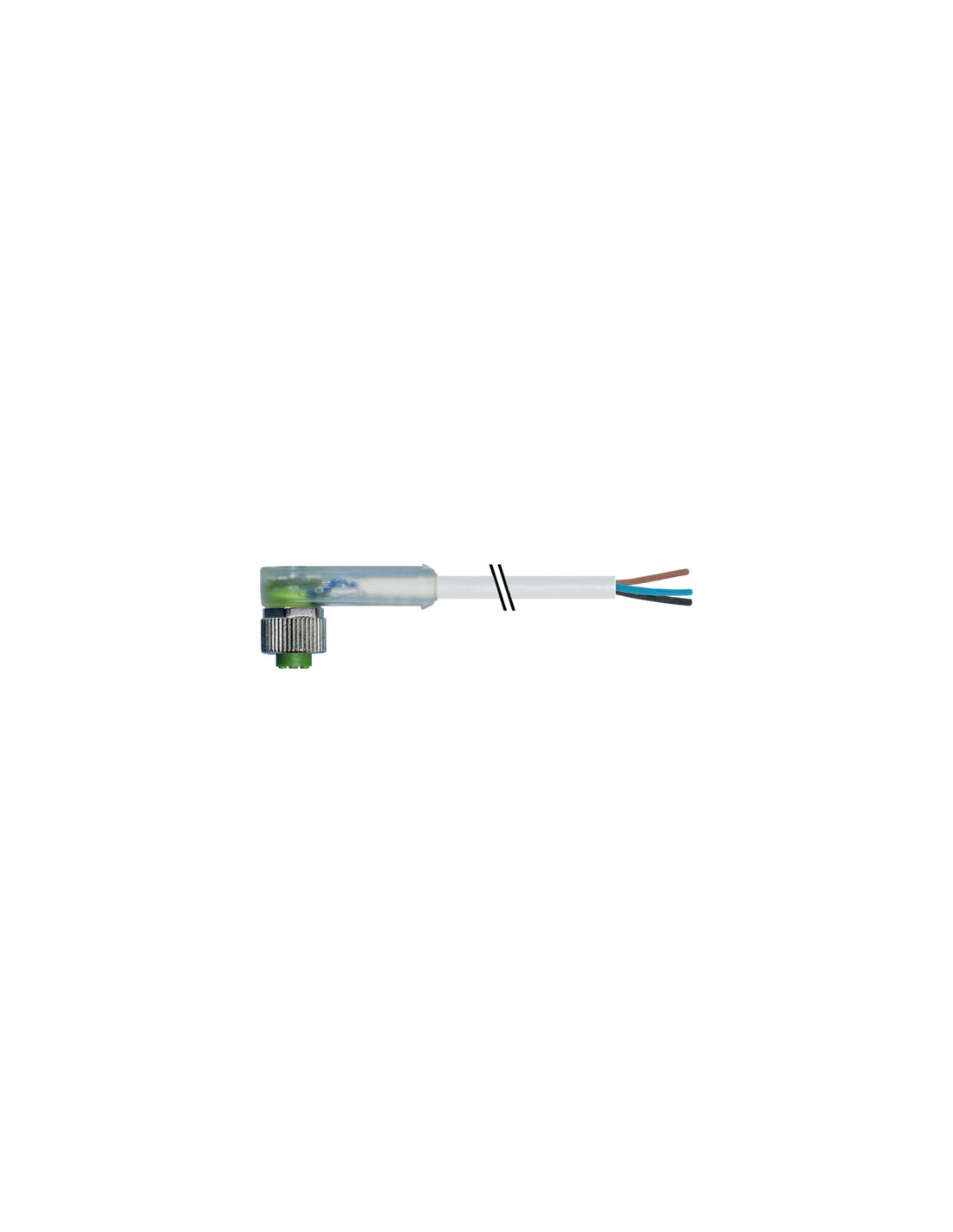

Złącze M12 żeńskie kątowe 90° z diodami LED do przewodu – 7000-12381-3051000
Złącze M12 żeńskie kątowe 90° to wysokiej jakości element przeznaczony do profesjonalnych instalacji automatyki przemysłowej. Oferowany produkt wyróżnia się przemyślaną konstrukcją oraz szerokimi możliwościami zastosowań w wymagających środowiskach. Standardowy interfejs M12 z trzema pinami gwarantuje kompatybilność z większością czujników i urządzeń wykorzystywanych w przemyśle.
Kluczowe zalety złącza kątowego M12 z LED
- Sygnalizacja stanu – wbudowane diody LED (zielona i żółta) ułatwiają diagnostykę oraz wizualną kontrolę pracy zasilanych urządzeń.
- Odporność na czynniki zewnętrzne – wysoki stopień ochrony IP65, IP66K oraz IP67 chroni połączenie przed kurzem, wilgocią oraz chwilowym zanurzeniem, co umożliwia montaż nawet w trudnym środowisku przemysłowym.
- Wytrzymałość mechaniczna – solidna konstrukcja z tworzywa PUR i elementów metalowych zapewnia długą żywotność oraz odporność na uderzenia i wibracje.
- Kątowe wyprowadzenie kabla (90°) pozwala na zastosowanie w ograniczonej przestrzeni, usprawniając prowadzenie instalacji elektrycznej.
- Pozłacane styki zapewniają niezawodność połączenia i niską rezystancję kontaktu.
- Odporność chemiczna i olejowa – produkt wykonany z materiałów o zwiększonej odporności na działanie chemikaliów i olejów typowych dla przemysłu.
Zastosowanie złącza M12 90° z przewodem i LED
Złącze M12 żeńskie kątowe z diodami LED przeznaczone jest do szerokiego wykorzystania w automatyce przemysłowej, szczególnie w obwodach sygnałowych i zasilających różnych typów czujników indukcyjnych, wyłączników krańcowych, przekaźników oraz modułów IO. Dzięki wytrzymałej budowie oraz podwyższonej klasie szczelności produkt doskonale sprawdzi się w:
- systemach linii produkcyjnych i montażowych,
- instalacjach maszyn CNC,
- automatyzacji procesów przemysłowych,
- systemach transportu i magazynowania,
- systemach bezpieczeństwa maszyn oraz sterowania,
- aplikacjach wymagających łatwej sygnalizacji i szybkiej diagnostyki błędów.
Kątowy wyprowadzony przewód o długości 10 m umożliwia wygodne instalowanie złącza w trudno dostępnych miejscach. Produkt pozwala na pewne połączenie z wolnym końcem do dalszego przetwarzania sygnału lub zasilania według potrzeb instalacji.
Typowe cechy konstrukcyjne złącza M12 7000-12381-3051000
- Konstrukcja kątowa 90° z gwintem M12 x 1
- Złącze żeńskie (female), 3-pinowe
- Obudowa z tworzywa sztucznego PUR oraz przewód z płaszczem PVC – ochrona przed czynnikami chemicznymi
- Długość przewodu: 10 m, wolny koniec do samodzielnego zarobienia
- Klasa szczelności: IP65, IP66K, IP67
- Znamionowe napięcie pracy: 24 V DC
- Prąd maksymalny na styk: 4 A
- Zgodność z normą: DIN EN 61076-2-101 (M12)
- Wytrzymałość temperaturowa: od -25°C do +85°C (w zależności od jakości kabla)
Wskazówki montażowe i użytkowe
Montaż złącza odbywa się poprzez włożenie i dokręcenie złączy, co zapewnia odpowiednią szczelność oraz odporność na wibracje. Warto zabezpieczyć przewód przed nadmiernymi naprężeniami mechanicznymi, stosując odpowiednie mocowanie, np. opaski zaciskowe. Promień gięcia powinien być dostosowany do wytycznych producenta, aby utrzymać wysoki stopień ochrony IP.
To złącze M12 stanowi doskonały wybór wszędzie tam, gdzie ważna jest pewność połączenia, diagnostyka oraz trwałość podczas długotrwałej pracy w wymagającym środowisku przemysłowym.
