Żeński kątowe
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

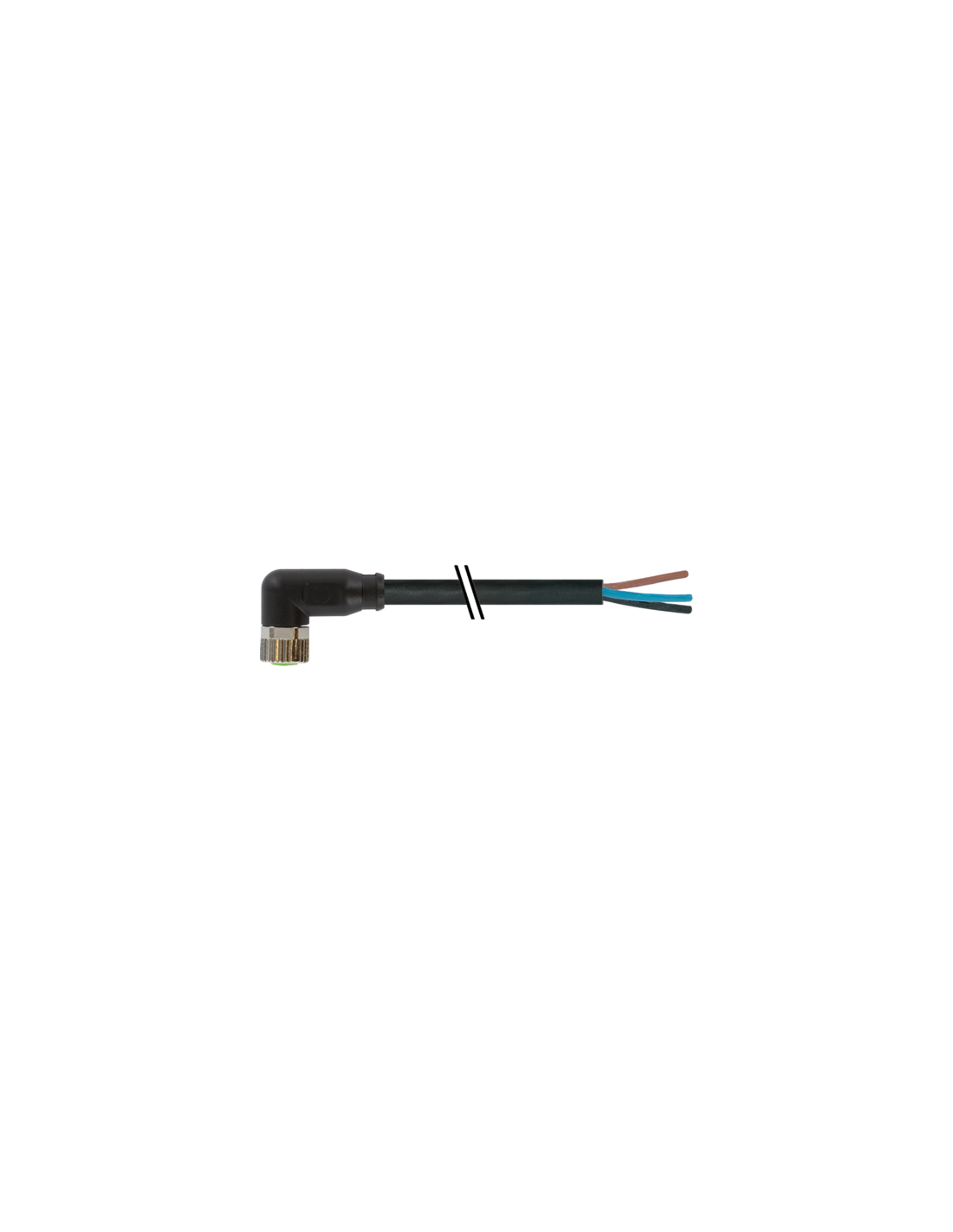

Kątowny konektor M8 żeński z wolnym końcem kabla – 3 piny, 15 m, PUR
Kątowny konektor M8 żeński z wolnym końcem kabla o długości 15 metrów to niezawodne rozwiązanie do zastosowań w automatyce przemysłowej, wymagających solidnych i trwałych połączeń sygnałowych oraz zasilających. Dzięki swojej kątowej konstrukcji konektor sprawdzi się w miejscach o ograniczonej przestrzeni montażowej.
Główne cechy konektora M8 z kablem PUR
- Trwały przewód PUR – wysoka odporność na oleje, chemikalia, promieniowanie UV oraz ścieranie
- 3 piny umożliwiające przesyłanie sygnałów lub zasilania
- Długość kabla 15 m – swoboda prowadzenia instalacji elektrycznej nawet na dużych odcinkach
- Stopień ochrony IP65, IP66K, IP67 – pełna ochrona przed wodą i pyłem w trudnych warunkach przemysłowych
- Kątowe odejście kabla – możliwość zastosowania w kompaktowych przestrzeniach
- Solidna, pozłacana powierzchnia styków poprawiająca przewodność i odporność na korozję
- Plastikowa obudowa – lekka, wytrzymała, odporna na uszkodzenia mechaniczne
- Kompatybilność ze standardem DIN EN 61076-2-104 (M8)
- Przewód bezołowiowy, wolny od kadmu, halogenów, FCKW oraz silikonu
Zastosowanie konektora M8 żeńskiego kątowego
Kątowny konektor M8 żeński znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – do podłączania czujników, aktuatorów, siłowników
- Maszynach i liniach produkcyjnych – zapewnia niezawodność pracy urządzeń w trudnych warunkach środowiskowych
- Robotyce – do elastycznych połączeń sygnałowych o wysokiej odporności na zginanie i skręcanie
- Systemach transportu i logistyki – dla pewnych połączeń przy częstym przemieszczaniu kabli
- Ogniwach bezpieczeństwa i systemach monitoringu
Korzyści płynące ze stosowania konektora M8 o kącie prostym oraz przewodu PUR
- Odporność na wibracje i wstrząsy – idealny do dynamicznych aplikacji z dużą ilością ruchu
- Łatwa i szybka instalacja dzięki gwintowi M8 x 1 oraz kodowaniu typu A
- Wytrzymałość na trudne warunki atmosferyczne oraz szeroki zakres temperatury pracy: od -25°C do +85°C (przy kablu nawet -40°C do 90°C)
- Uniwersalność zastosowania dzięki otwartemu końcowi kabla, co pozwala na dowolne połączenia według potrzeb aplikacji
Typowe połączenia i schematy konektora M8
Konektor M8 prezentuje klasyczne rozmieszczenie pinów oraz kolorystykę przewodów (brązowy, niebieski, czarny), co ułatwia poprawny montaż w systemach automatyki.
- Pin 1: BN (brązowy)
- Pin 3: BU (niebieski)
- Pin 4: BK (czarny)
Konstrukcja z kątem prostym oraz niska masa kabla zapewniają łatwą implementację nawet w ruchomych częściach maszyn.
Bezpieczeństwo i certyfikaty jakości
Zastosowanie konektora M8 z przewodem PUR gwarantuje zgodność z najważniejszymi normami bezpieczeństwa, takimi jak cURus, oraz spełnia wymagania dotyczące odporności chemicznej i mechanicznej. Produkt zapewnia stabilność parametrów elektrycznych nawet przy długotrwałej eksploatacji.
