Żeński kątowe
M12, 5-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

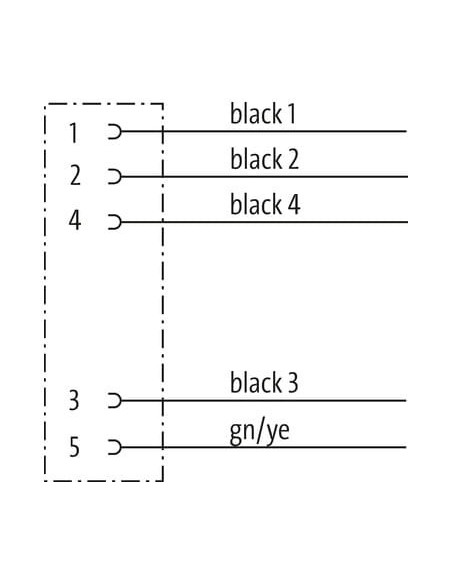

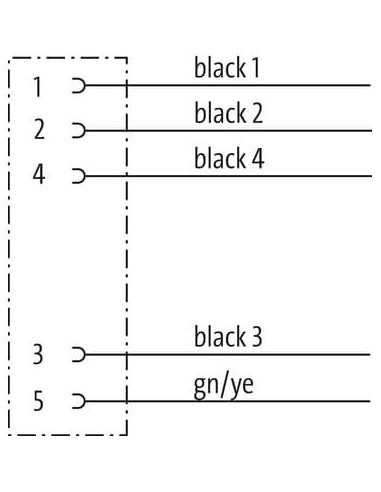

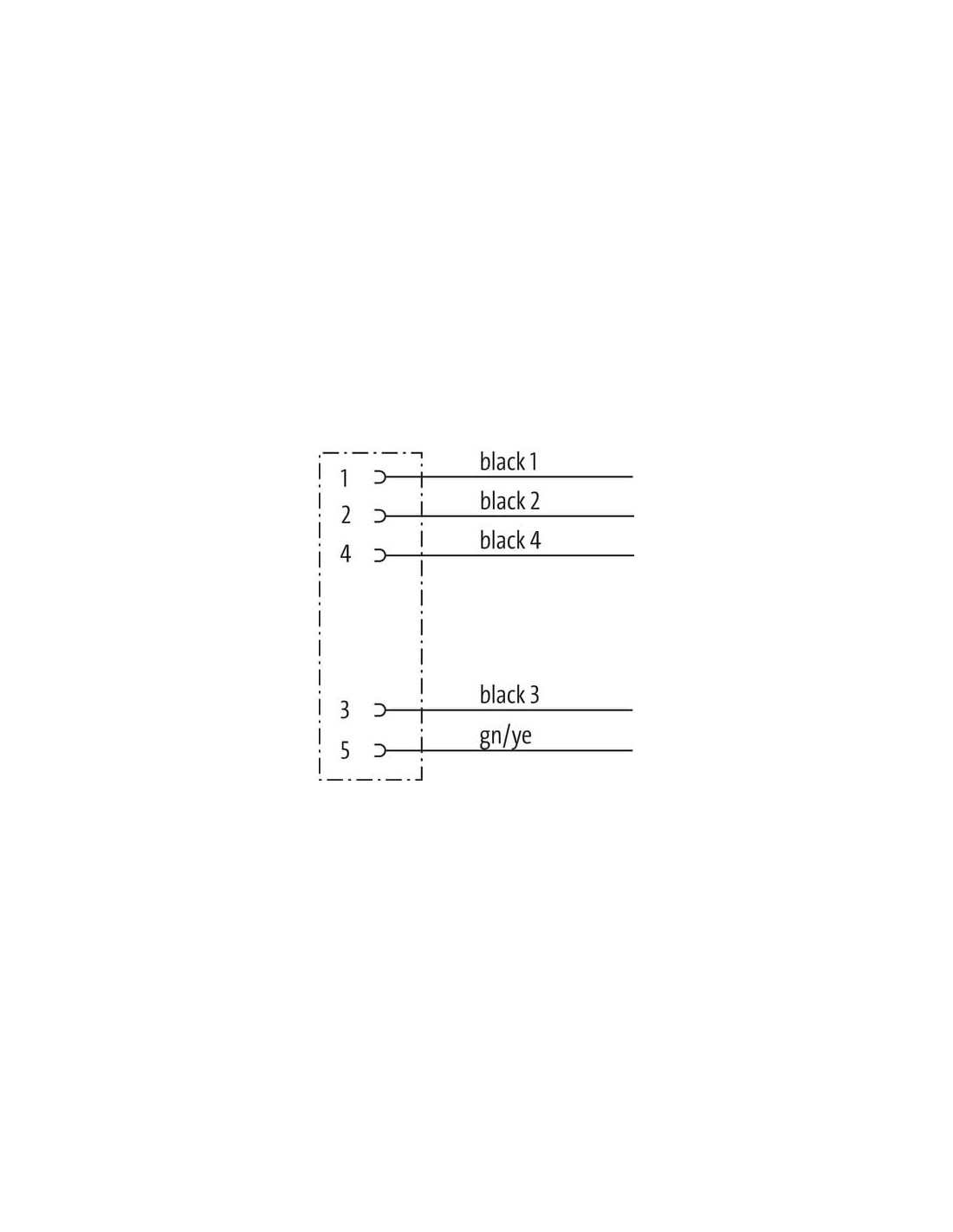

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 228 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Sygnał |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 92,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Electrical function wire | Sygnał |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical function wire | Sygnał |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

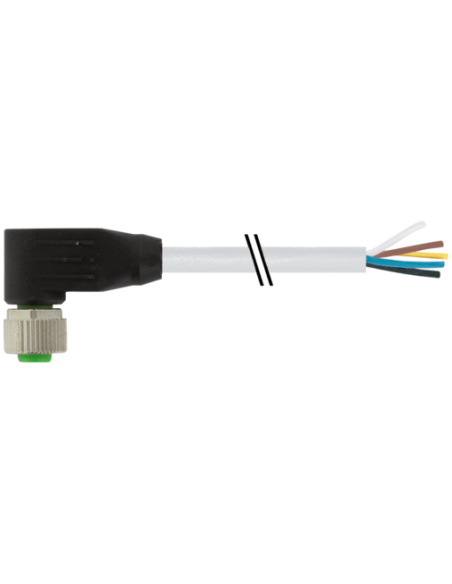

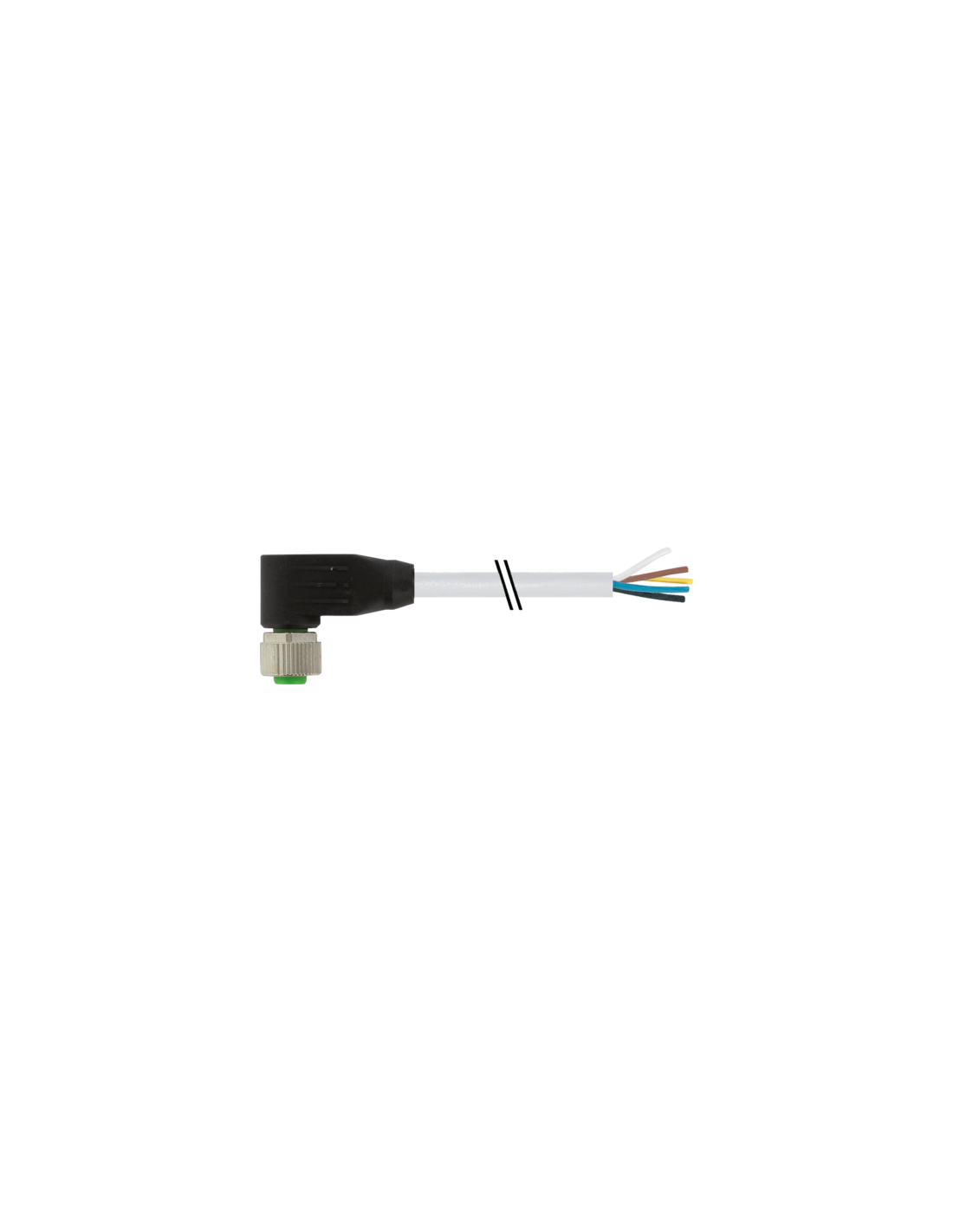

Złącze żeńskie M12 90° na kabel – 5-pinowe, 10 m – Kod: 7999-12361-2281000
Złącze żeńskie M12 90° na kabel to komponent przemysłowy dedykowany do szybkiego i niezawodnego łączenia przewodów sygnałowych oraz zasilających w automatyce przemysłowej, systemach czujników, urządzeniach sterujących oraz instalacjach maszynowych. Wersja kątowa (90°) zapewnia optymalny montaż tam, gdzie istotna jest oszczędność miejsca oraz ochrona przewodu przed przypadkowymi uszkodzeniami mechanicznymi.
Złącze wyposażone jest w 5 pinów oraz opaskę kodującą, co gwarantuje poprawność oraz trwałość połączenia w złożonych aplikacjach. Standardowy gwint M12 x 1 zapewnia szeroką kompatybilność z popularnymi komponentami przemysłowymi, a długość kabla 10 metrów pozwala na elastyczne prowadzenie instalacji nawet w znacznych odległościach od jednostki sterującej.
Budowa przemysłowa oraz odporność na czynniki zewnętrzne
Obudowa wykonana jest z trwałego tworzywa PUR o wysokiej odporności chemicznej oraz na działanie olejów. Przewód posiada ponadto osłonę z PVC, co zapewnia odporność na typowe warunki przemysłowe oraz dodatkową ochronę przed ścieraniem i czynnikami atmosferycznymi. Złącze spełnia wysokie klasy szczelności: IP65, IP66K oraz IP67, co umożliwia użytkowanie w wymagających środowiskach, także tam, gdzie występują zapylenie lub wilgotność.
Zastosowanie i korzyści stosowania złącza M12 5-pin 90°
- Automatyka przemysłowa – szybkie podłączanie czujników, serwonapędów, wyłączników krańcowych oraz siłowników.
- Maszyny produkcyjne – umożliwia łatwe prowadzenie przewodów w obszarach o ograniczonej przestrzeni oraz intensywnych drganiach.
- Systemy transportowe – odporność na gięcie oraz wielokrotne ruchy przewodu (do 2 mln cykli w prowadnikach kablowych).
- Obiekty zewnętrzne i linie pakujące – wysoka szczelność i odporność chemiczna dla środowisk wymagających i zapylonych.
Bezpieczeństwo i niezawodność połączeń
Złącze posiada wysoką stabilność mechaniczną – zastosowano blokadę niklowaną M12 oraz trzpień z odlewanego ciśnieniowo cynku. Dodatkowe zabezpieczenie przeciwwstrząsowe oraz zalecenia dotyczące promieni gięcia minimalizują ryzyko uszkodzeń przewodu i gwarantują trwałość całej instalacji.
Parametry techniczne i uniwersalność
Produkt dedykowany jest do aplikacji wymagających przesyłania sygnałów o prądzie do 4 A na styk oraz napięciu do 125 V AC/DC. Przewód posiada 5 żył, oznaczonych według schematu kolorystycznego powszechnie stosowanego w automatyce (cztery żyły czarne, jedna zielono-żółta, pełniąca funkcję ochronną). Dzięki certyfikacji cURus złącze sprawdzi się zarówno w aplikacjach europejskich, jak i międzynarodowych.
Zalety konstrukcji przewodu i złącza M12 na kabel
- Odporność mechaniczna – powłoka PUR zapewnia ochronę przed uszkodzeniami, ścieraniem oraz agresywnymi czynnikami przemysłowymi.
- Bezhalogenowy, bezołowiowy przewód – podwyższona niezawodność oraz bezpieczeństwo pracy w środowiskach wymagających zachowania czystości.
- Szeroki zakres temperatur pracy: od -25°C do +85°C (dla złącza), od -30°C do +80°C (dla przewodu).
- Wysokie parametry elektryczne – przewodność oraz odporność izolacji odpowiednie do zastosowań sygnałowych i zasilających.
Złącze żeńskie M12 kątowe na kabel o kodzie produktu 7999-12361-2281000 to uniwersalne rozwiązanie dla przemysłu, które pomaga zminimalizować czas serwisowania, usprawnić instalację oraz zapewnia długą i bezawaryjną eksploatację urządzeń automatyki i sterowania.
