Męski prosty

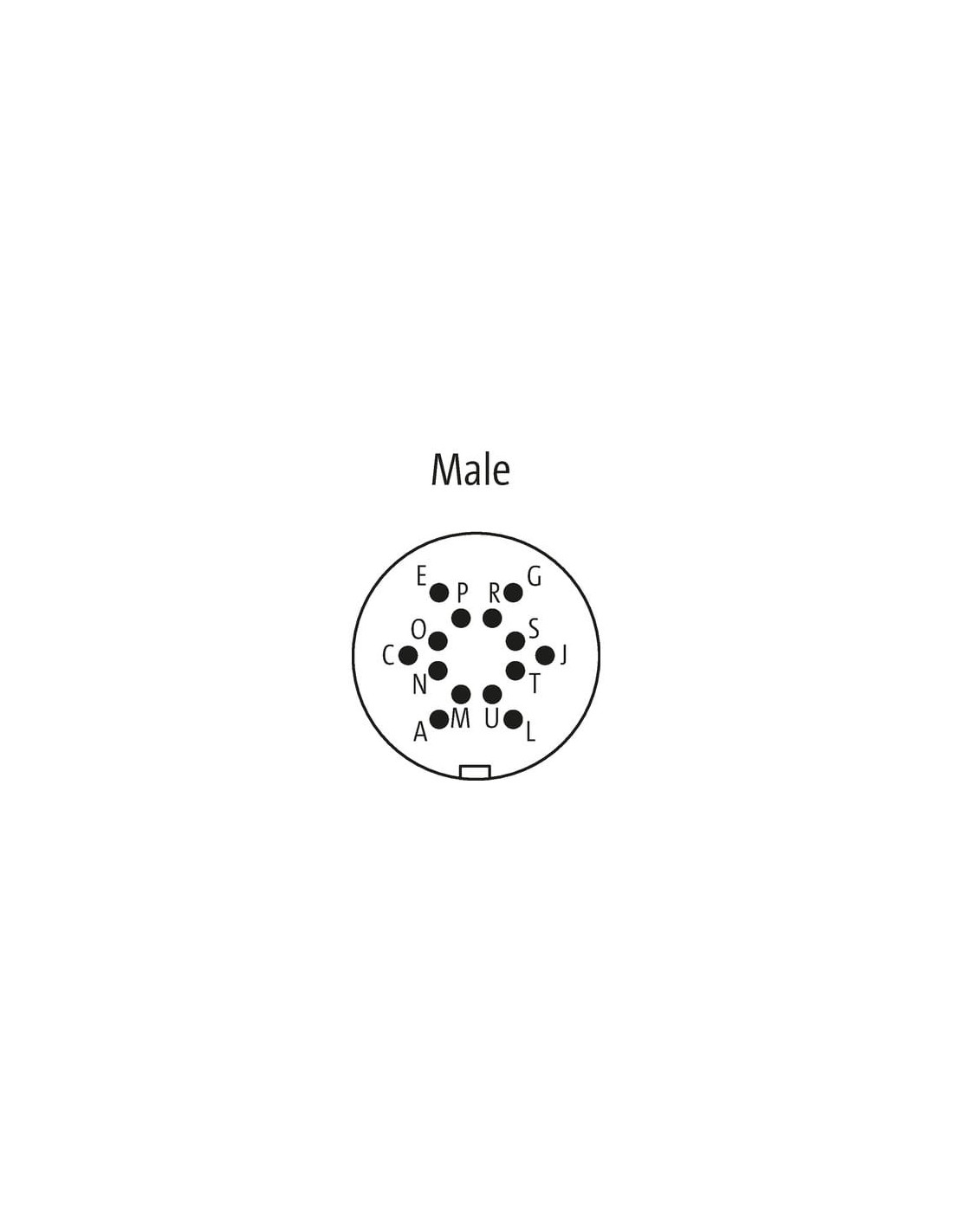

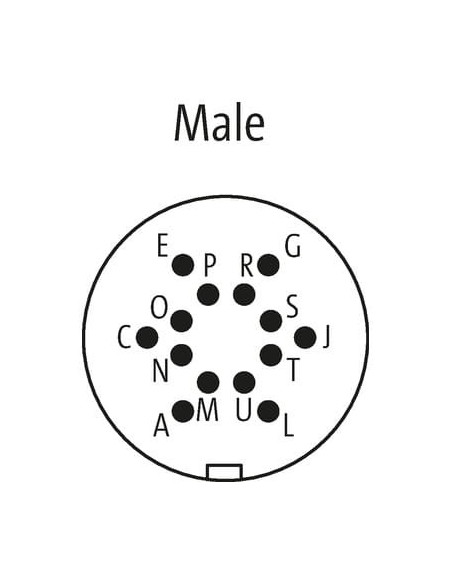

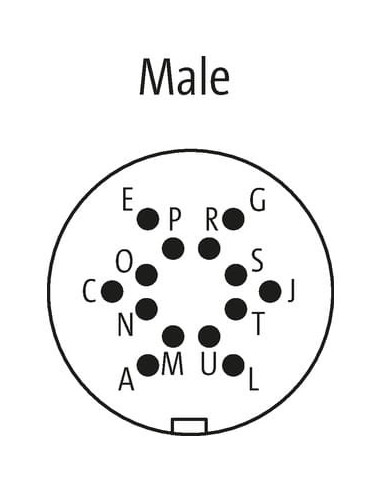

M16, 14-piny
częściowo wykorzystane
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M16 |
| Materiał | PUR |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
Instalowanie | Podłączanie
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Mosiądz |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

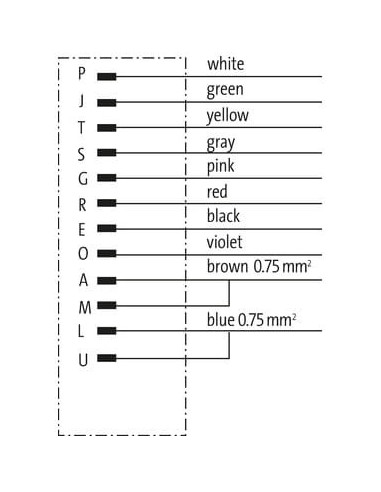

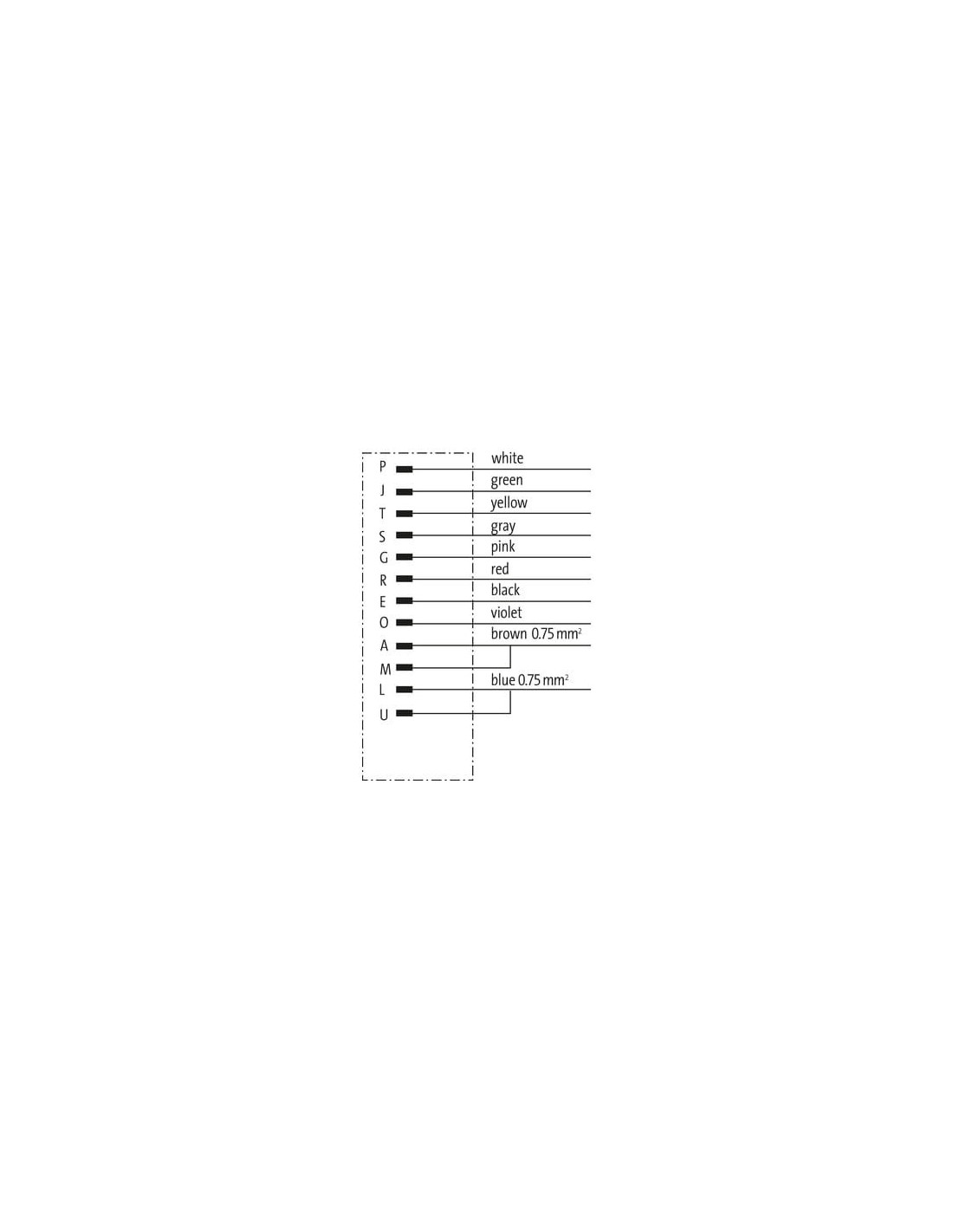

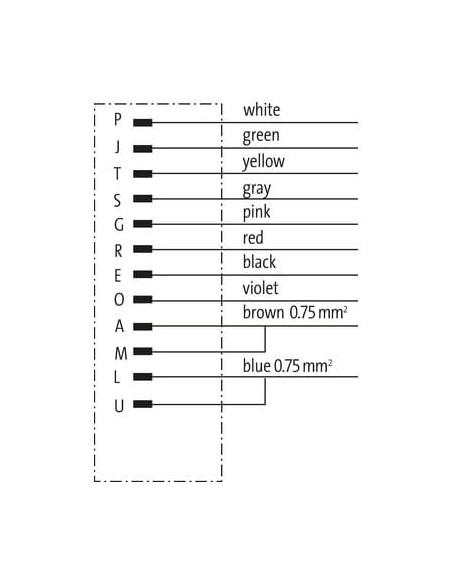

| wire arrangement | biały, zielony, żółty, szary, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, , niebieski |
General data | Cable
| Identyfikacja przewodu | 959 |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | biały, zielony, żółty, szary, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, , niebieski |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Conductor crosssection (wire) | 0,25 mm² |
| Material wire insulation (Data) | PVC |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 0,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |

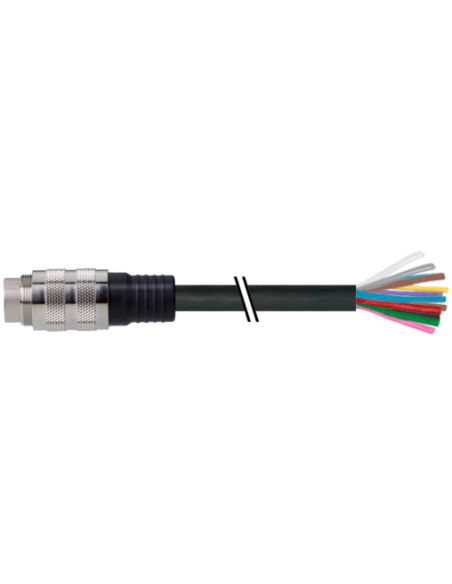

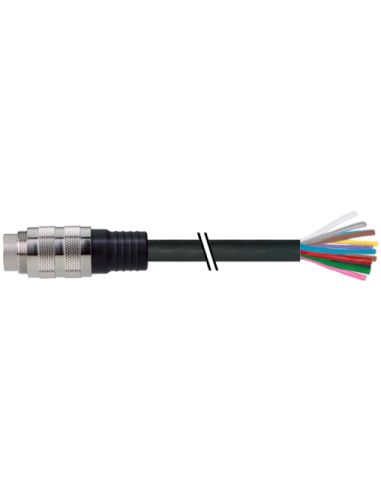

Kabel M16 damski, 0°, 14-pin – kabel z otwartym końcem 2 m PUR – profesjonalne połączenia przemysłowe
Kabel M16 damski, 0°, 14-pin z otwartym końcem to wysokiej jakości przewód przeznaczony do zastosowań przemysłowych, automatyki i systemów sterowania, gdzie istotna jest niezawodność oraz trwałość połączeń elektrycznych. Dzięki uniwersalnej długości 2 metrów oraz osłonie z wytrzymałego materiału PUR, przewód sprawdzi się nawet w wymagających warunkach środowiskowych.
Zastosowanie kabla M16 damskiego 14-pin – elastyczność i bezpieczeństwo
Złącza typu M16 są szeroko stosowane w aplikacjach przemysłowych do przesyłania sygnałów, danych oraz zasilania różnych urządzeń. Kabel ten może być używany do podłączania czujników, serwomechanizmów, urządzeń sterujących czy systemów monitoringu, zarówno w halach produkcyjnych, jak i w systemach automatyki budynkowej.
- Idealny do instalacji maszyn i linii produkcyjnych – wytrzymała konstrukcja, odporność na ścieranie oraz promieniowanie UV.
- Stosowany w środowiskach o podwyższonej wilgotności i zagrożeniu chemicznym – wysoka odporność chemiczna i olejowa zgodnie z międzynarodowymi normami.
- Uniwersalne złącze M16, 14 pinów – umożliwia transmisję złożonych sygnałów lub zasilania w jednym przewodzie.
- Doskonały wybór do rozdzielnic, systemów bezpieczeństwa czy automatyki transportu.
Kluczowe zalety złącza M16 damskiego 0° 14-pin z otwartym końcem
Profesjonalna ochrona połączeń – powłoka złącza śrubowego pokryta niklem dodatkowo zabezpiecza przed korozją oraz uszkodzeniami mechanicznymi.
Elastyczny i trwały przewód PUR – zapewnia wyższą odporność na przetarcia i odkształcenia, umożliwiając stosowanie go nawet w ruchomych częściach maszyn i urządzeń.
Łatwa identyfikacja przewodów – przewód wyposażony jest w kolorowe żyły oraz czytelne oznaczenia pinów, co ułatwia szybki i pewny montaż, a także serwisowanie instalacji.
Specjalistyczna konstrukcja – pewność podłączenia
Precyzyjny układ 14 pinów w standardzie M16 pozwala na uniwersalne zastosowanie – obsługuje wiele sygnałów i protokołów komunikacyjnych. Typ otwartego końca umożliwia podłączenie do szerokiej gamy urządzeń, listw i zacisków.
- Szeroki zakres temperatur pracy: od -25°C do +85°C – możliwość stosowania zarówno w zamkniętych pomieszczeniach, jak i na zewnątrz.
- Odporny na zginanie przewód – idealny do przemysłowych robotów, ruchomych ramion i dynamicznych aplikacji.
- Bezpieczeństwo użytkowania – spełnia normy odporności na płomień IEC 60332-2-2 oraz UL 1581, odporność na oleje zgodnie z DIN EN 60811-404.
Podsumowanie – kabel M16 damski 0°, 14-pin z otwartym końcem 2 m
Trwały kabel przemysłowy z otwartym końcem to praktyczne rozwiązanie do instalacji, rozbudowy lub serwisu systemów automatyki w przemyśle, warsztacie, logistyce czy budownictwie. Ergonomiczna konstrukcja, odporność na czynniki zewnętrzne i łatwość montażu czynią go wszechstronnym wyborem dla profesjonalistów.
Długość przewodu: 2 metry, złącze M16, 14 pinów, oznaczenie: 7000-16751-9590200.
