Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 035 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z wolnym końcem kabla – 7000-12241-0350300
Konektor M12 żeński prosty z serii 7000-12241-0350300 to wysoce funkcjonalny element łączeniowy, zaprojektowany do wymagających zastosowań przemysłowych. Wykorzystuje popularny standard złącza M12, który zapewnia niezawodne i bezpieczne połączenie elektryczne w automatyce przemysłowej, technice sterowania oraz systemach czujników i aktuatorów.
M12 – wysoka niezawodność i odporność na warunki otoczenia

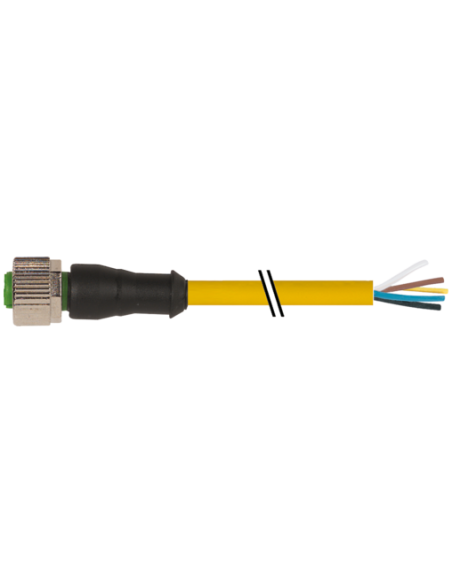

Prezentowany konektor M12 wyposażony jest w 5 pozłacanych pinów oraz proste wyprowadzenie kabla o długości 3 m, zakończone wolnym końcem. Złącze spełnia rygorystyczne normy szczelności IP65, IP66K i IP67, co czyni je idealnym rozwiązaniem do pracy w trudnych i wymagających warunkach – w podwyższonej wilgotności, zapyleniu oraz w obecności olejów czy środków chemicznych.
Zastosowania złącza M12 żeńskiego z wolnym końcem
Złącze M12 żeńskie znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – okablowaniu czujników, siłowników, enkoderów oraz elementów wykonawczych,
- Technologii pakowania i logistyki,
- Robotyce oraz inżynierii maszyn,
- Systemach wizyjnych i monitoringu,
- Przemysłowych instalacjach rozproszonych,
- Infrastrukturze transportu oraz kolejnictwa.
Dzięki zastosowaniu wytrzymałego przewodu z powłoką PUR oraz szerokiemu zakresowi temperatur pracy, konektor dedykowany jest do pracy zarówno w środowiskach statycznych, jak i dynamicznie zmieniających się warunkach – przy ciągłym ruchu i zginaniu przewodów.
Cechy konstrukcyjne i funkcjonalność konektora M12
- Standard M12 (gwint M12 x 1, kodowanie A, 5 pinów)
- Prosty kabel o długości 3 metrów z wolnym końcem (łatwość montażu i uniwersalne zastosowanie w instalacjach)
- Wysoka szczelność (IP65, IP66K, IP67 po prawidłowym montażu)
- Materiał obudowy z tworzywa sztucznego o dobrej odporności chemicznej
- Zakres napięcia roboczego: do 125 V AC/DC, prąd do 4 A na styk
- Konstrukcja odporna na drgania i wstrząsy (zabezpieczenie przeciwwstrząsowe)
- Schemat wyprowadzeń i kolorystyka żył ułatwiające prawidłowe podłączenie
Budowa przewodu i ochrona środowiskowa
Przewód dedykowany do tego konektora cechuje się wysoką elastycznością, odpornością na ścieranie oraz skrajne temperatury (od -40°C do +90°C). Wyróżnia się powłoką wykonaną z bezhalogenowego, bezołowiowego materiału oraz dobrym ekranowaniem przed zakłóceniami elektromagnetycznymi. Wewnętrzne żyły wykonane ze skrętki miedzianej klasy 6 zapewniają doskonałe parametry przewodzenia sygnałów.

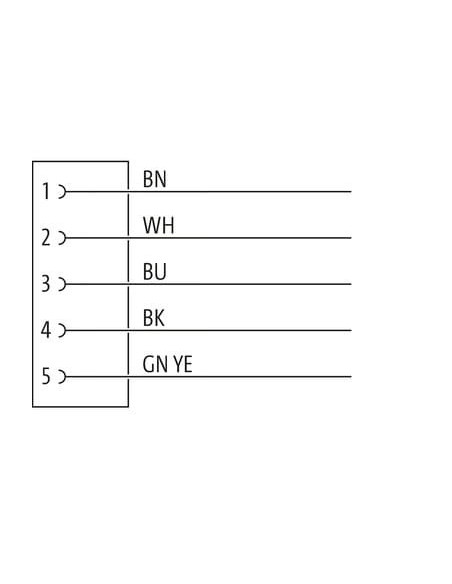

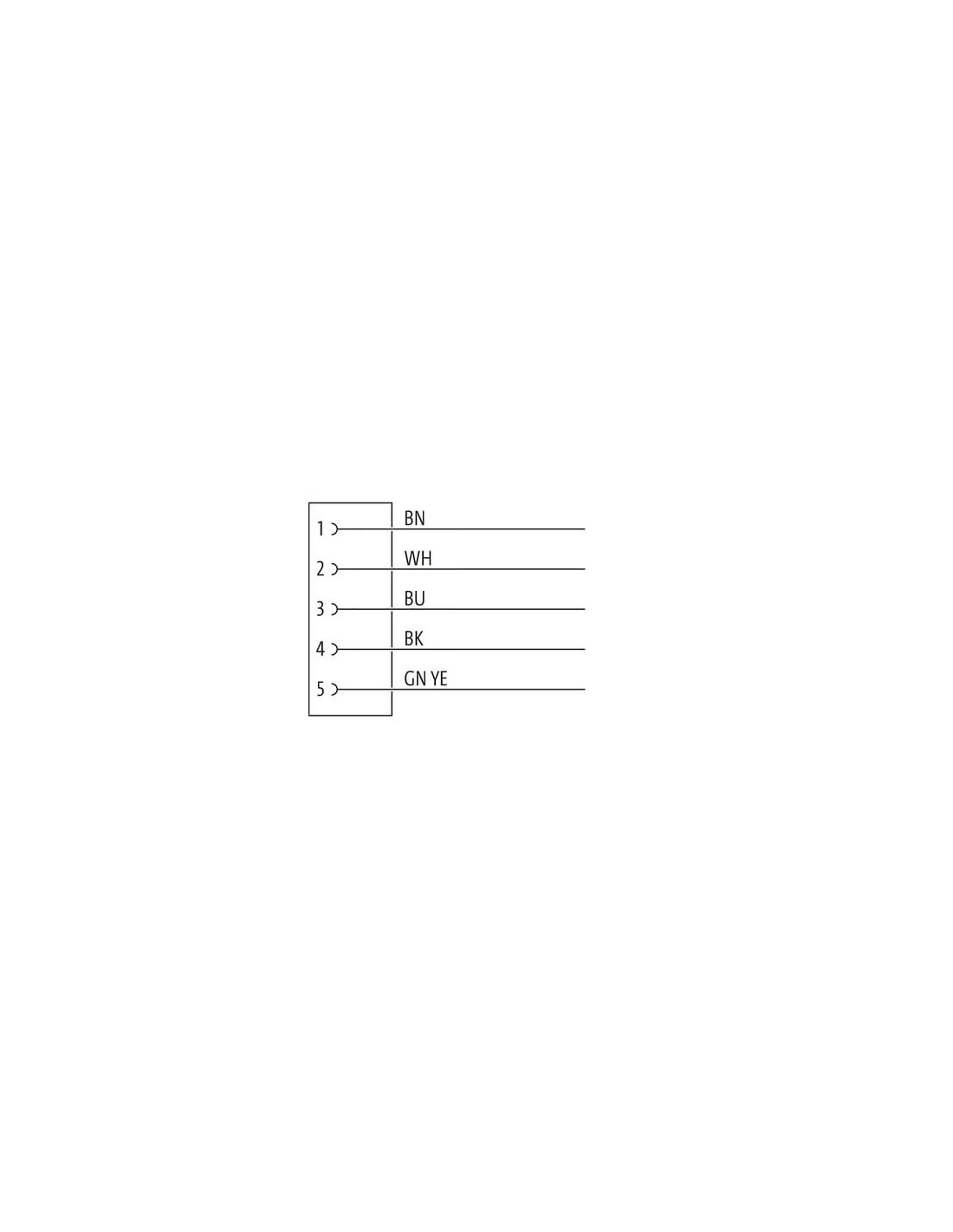

Podłączenie przewodu – identyfikacja żył
- 1 – BN (brązowy)
- 2 – WH (biały)
- 3 – BU (niebieski)
- 4 – BK (czarny)
- 5 – GN YE (zielono-żółty)
Dzięki czytelnej identyfikacji żył i diagramom dla instalatora, montaż jest szybki i bezproblemowy.
M12 z wolnym końcem – elastyczność i uniwersalność
Konektor M12 żeński z wolnym końcem kabla umożliwia indywidualne przygotowanie przewodu, dostosowanie jego długości oraz dokładne dopasowanie do potrzeb instalacji. Produkt spełni oczekiwania firm produkcyjnych, integratorów systemów automatyki oraz serwisantów maszyn i urządzeń przemysłowych.
