Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 8 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-114 (M8) |
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

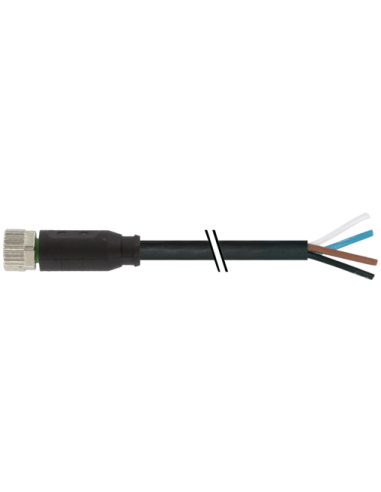

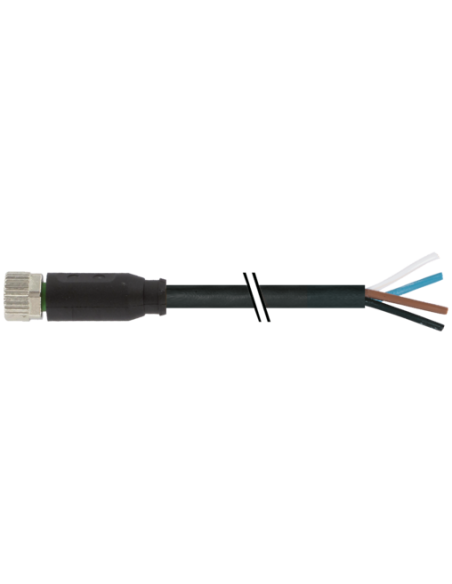

Konektor M8 żeński prosty z wolnym końcem kabla to uniwersalne rozwiązanie do niezawodnego łączenia instalacji automatyki i sensorów w środowisku przemysłowym. Złącza M8 4-pinowe są szeroko stosowane w automatyce, robotyce, systemach pomiarowych oraz maszynach przemysłowych, gdzie wymagane jest trwałe, odporne na trudne warunki złącze sygnałowe lub zasilające.
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego o bardzo dobrej odporności chemicznej oraz odporności na oleje, co zapewnia długotrwałą eksploatację nawet w trudnych warunkach środowiskowych. Konektor posiada wysoki stopień ochrony IP67 (przy włożeniu i przykręceniu), co gwarantuje szczelność na pyły i wodę, umożliwiając stosowanie zarówno w halach produkcyjnych, jak i na liniach zautomatyzowanych.
Model 7999-08061-6340800 to konektor z kablem o długości 8 metrów, umożliwiający wygodną integrację z różnorodnymi instalacjami. Doskonale sprawdza się m.in. w:
Konektor żeński M8 prosty posiada cztery pozłacane styki, które poprawiają przewodność oraz redukują podatność na korozję. Przewód typu PUR (poliuretanowy) gwarantuje podwyższoną elastyczność, długowieczność oraz odporność na ścieranie. Jest przeznaczony do połączeń stałych i ruchomych, również w prowadnikach kablowych typu C-track.
Konektor wyposażony jest w plastikową śrubę radełkowaną (M8 x 1), co ułatwia szybkie i precyzyjne przyłączenie nawet w trudno dostępnych miejscach. Kompaktowa obudowa (średnica 10 mm, długość 32,5 mm) pozwala na montaż w ciasnych przestrzeniach. Przewód posiada oznaczenie jako wolny od halogenów, kadmu, ołowiu oraz FCKW, co zwiększa bezpieczeństwo środowiskowe.
Konfiguracja pinów (zgodnie ze standardem branżowym M8 4-pin):
Dzięki temu łatwo i bezpiecznie można zintegrować konektor z niemal każdym urządzeniem przemysłowym czy instalacją automatyki, zachowując kompatybilność z szeroką gamą sprzętów i systemów.
Wybierając konektor M8 żeński prosty z wolnym końcem przewodu 7999-08061-6340800, zyskuje się uniwersalność, solidność oraz łatwość wdrożenia w środowisku przemysłowym i automatyce. Konektory te dedykowane są do szerokiej gamy zastosowań, zapewniając wysoką niezawodność sygnałów i zasilania w trudnych warunkach eksploatacji.
