Żeński proste
M12, 4-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 034 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

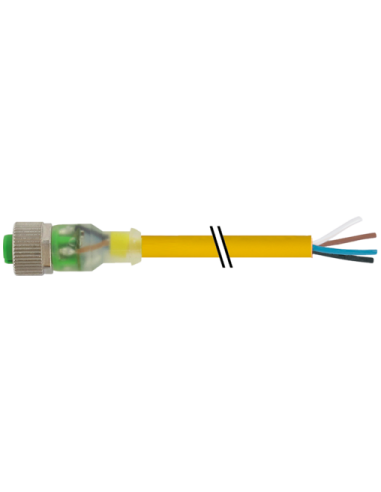

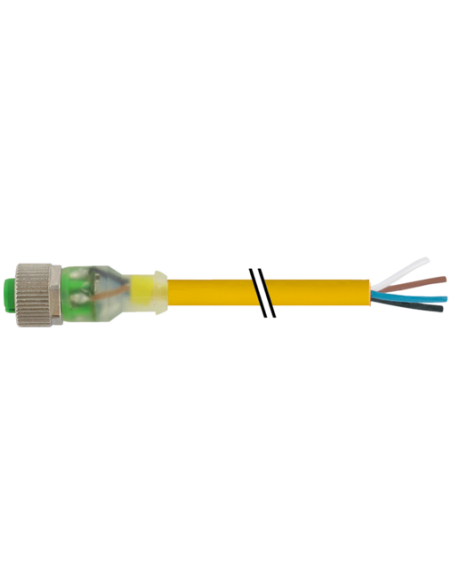

Złącze przemysłowe M12 z diodą LED – końcówka przewodu 4-pinowa | Bugera M12 7000-12291-0341000
Przemysłowe złącze M12 z diodą LED to profesjonalny element przeznaczony do realizacji niezawodnych połączeń w automatyce przemysłowej, systemach sterowania, maszynach i instalacjach wymagających wysokiej odporności na zmienne warunki środowiskowe. Element ten posiada kod produktu: 7000-12291-0341000, co umożliwia łatwą identyfikację oraz dobór odpowiedniego wariantu do konkretnych zastosowań.
Najważniejsze cechy i zalety złącza Bugera M12 z diodą LED
- Standard M12 – sprawdzony i uniwersalny system połączeń dla przemysłu, kompatybilny z szeroką gamą komponentów automatyki.
- Wersja 4-pinowa, prosta żeńska – zapewnia łatwy montaż i szerokie zastosowanie w układach czujników, siłowników czy modułów IO.
- Kabel zakończony przewodami o wolnym końcu – umożliwia elastyczne przyłączenie do istniejącej instalacji lub rozdzielni.
- Wbudowane dwie diody LED (PNP) – wizualizacja stanu połączenia oraz ułatwienie diagnostyki w warunkach przemysłowych.
- Podwyższona odporność na środki chemiczne oraz oleje – obudowa wykonana z wysokiej jakości tworzywa PUR, odporna na agresywne media występujące w otoczeniu przemysłowym.
- Wytrzymałość na zginanie i drgania – przeznaczone do wymagających aplikacji dynamicznych (praca na trasach ruchomych, C-track).
- Stopień ochrony IP65/IP66K/IP67 – ochrona przed kurzem i pyłem oraz silnymi strumieniami wody, a także krótkotrwałym zanurzeniem.
- Długość przewodu standardowa – 10 m (inne długości na zamówienie) – umożliwia zastosowanie w rozległych instalacjach.
Zastosowanie złącza M12 z przewodem i diodą LED
Złącza M12 z końcówką wolny przewód i wbudowanymi diodami LED znajdują zastosowanie w:
- Automatyce przemysłowej – podłączanie czujników, siłowników, modułów wejść/wyjść.
- Liniach produkcyjnych – szybkie serwisowanie i identyfikacja sygnałów dzięki wizualizacji LED.
- Systemach transportu i logistyki – zapewnienie stałego połączenia w trudnych warunkach (wibracje, zanieczyszczenia, wilgoć).
- Instalacjach zrobotyzowanych – przewód o wysokiej wytrzymałości na zgięcia umożliwia pracę w ruchomych prowadnikach.
- Automatyce procesów (pakowanie, etykietowanie, kontrola jakości).
Wytrzymałość, niezawodność i trwałość – połączenia M12 do zastosowań wymagających
Złącze M12 Bugera zapewnia trwałość i niezawodność dzięki zastosowaniu:
- Powłoki styku – pozłacanej oraz solidnej obudowy z odlewu cynkowego.
- Materiałów odpornych na oleje, paliwa i działanie czynników chemicznych.
- Wysokiej elastyczności przewodu do pracy w trudnych warunkach i przy dynamicznych ruchach.
- Standardów i norm (DIN EN 61076-2-101, cURus).
Podłączenie w standardzie A-coding i przejrzysta identyfikacja przewodów (brązowy, niebieski, biały, czarny) pozwalają na szybką, bezbłędną i bezpieczną instalację w wielu aplikacjach przemysłowych.
Konstrukcja i budowa – Złącze M12 z przewodem PUR do ciężkich warunków
Złącze M12 z końcówką kabla i diodą LED wyposażone jest w przewód PUR o wysokiej odporności mechanicznej (twardość 90 ± 5 Shore A) i doskonałych parametrach pracy nawet w niskich temperaturach do –40°C oraz wysokich do +90°C. Przewód jest bezhalogenowy, bezołowiowy, wolny od kadmu i silikonów, spełnia wymogi ekologiczne oraz bezpieczeństwa dla przemysłu.
Rysunki techniczne i funkcjonalne
- Gabaryty złącza: Gwint M12 x 1, długość 38 mm, średnica 15 mm.
- Standardowy pinout 4-pin: (według kodowania A) – szybka identyfikacja podłączenia.

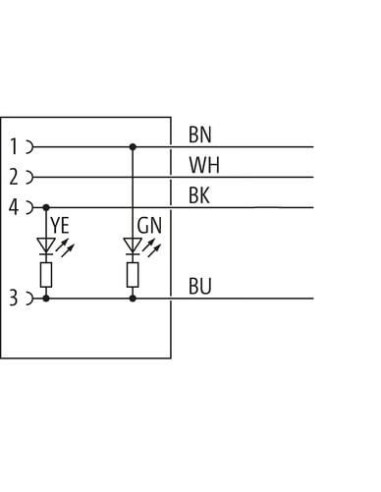

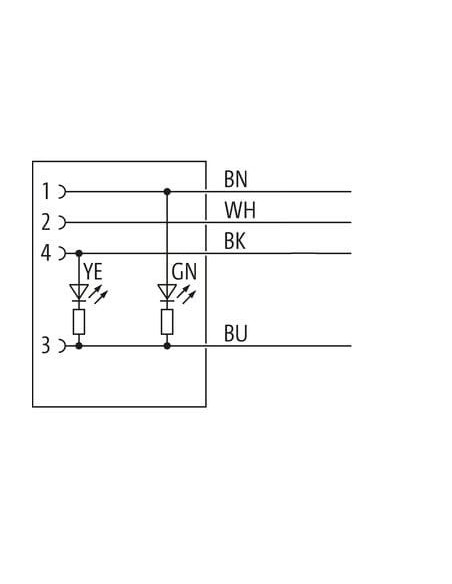

- Diagram LED: Oddzielne kanały sygnalizacyjne LED na pinach – diagnoza przebiegu sygnału.
Złącze M12 z diodą LED i końcówką kabla to sprawdzona i niezawodna opcja dla sektora automatyki, produkcji oraz serwisu maszyn przemysłowych, gwarantująca bezpieczeństwo, szybkość i elastyczność montażu zgodnie z wymaganiami nowoczesnych aplikacji przemysłowych.
