Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 231 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

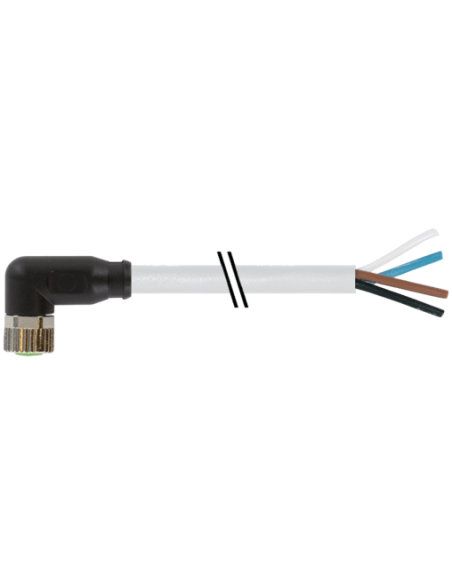

Złącze żeńskie M8 90° na kabel – 4 piny, 30 m, kod 7000-08101-2313000
Złącze żeńskie M8 90° na kabel o długości 30 m to wysokiej jakości komponent dedykowany aplikacjom automatyki przemysłowej, maszyn i urządzeń wymagających niezawodnych oraz trwałych połączeń sygnałowych i zasilających. Kątowe wyprowadzenie przewodu ułatwia montaż w miejscach o ograniczonej przestrzeni oraz pozwala na wygodne prowadzenie wiązki przewodów.
Charakterystyka złącza M8 do automatyki
Produkt cechuje się czteropinowym układem styków w standardzie M8 (gwint M8 x 1), co umożliwia szerokie zastosowanie zarówno w przesyłaniu sygnałów cyfrowych, analogowych, jak i niskonapięciowego zasilania. Złącze jest odporne na działanie olejów, chemikaliów i charakteryzuje się wysoką odpornością mechaniczną – spełnia wymagania stopnia ochrony IP65, IP66K oraz IP67, co umożliwia pracę w trudnych warunkach przemysłowych.
- Wytrzymała obudowa wykonana z tworzywa PUR, odporna na ścieranie i na stosowanie w trudnych środowiskach.
- Pozłacane styki zapewniające niezawodny kontakt oraz minimalny opór elektryczny.
- Złącze kompatybilne z peszlem o średnicy wewnętrznej 6,5 mm – dodatkowa ochrona przewodów przed uszkodzeniem mechanicznym.
- Wysoki moment obrotowy montażu wynoszący 0,4 Nm oraz zabezpieczenie przeciwwstrząsowe.
Zastosowania i typowe obszary wykorzystania złącza kątowego M8
Złącze żeńskie M8 90° na kabel znajduje zastosowanie w budowie maszyn, instalacjach automatyki, robotyce, przemyśle spożywczym, opakowaniowym oraz wszędzie tam, gdzie liczy się szybka i pewna transmisja sygnałów oraz prosty, solidny montaż. Dzięki kątowemu wyprowadzeniu złącze idealnie sprawdza się w szafach sterowniczych oraz urządzeniach z ograniczonym miejscem montażu.
- Systemy czujników i aktuatorów
- Instalacje PLC i systemy automatyki
- Maszyny pakujące i linie produkcyjne
- Systemy monitoringu oraz czujniki bezpieczeństwa
- Połączenia z modułami IO oraz systemami decentralnymi
Budowa i zalety przewodu podłączeniowego
Przewód zakończony wolnymi końcami umożliwia indywidualne dopasowanie do instalacji oraz szybkie połączenie ze złączami śrubowymi, listwami terminalowymi lub innym okablowaniem. Całość wykonana jest z materiałów odpornych na działanie UV, olejów i środków chemicznych.
- 30 metrów długości kabla – idealny do długich linii produkcyjnych.
- Kolory żył: biały, niebieski, czarny, brązowy.
- Skrętka miedziana klasy 6 – niska rezystancja linii, doskonała elastyczność.
- Izolacja z PP oraz płaszcz PUR – trwałość oraz elastyczność w ruchu.
- Kabel spełnia wymagania norm odporności na płomień: IEC 60332-2-2, UL 1581 FT2.
- Certyfikat cURus – dopuszczenie do użytku na rynku kanadyjskim i amerykańskim.
Parametry środowiskowe i techniczne
Zakres temperatur pracy: od -40°C do +90°C (w zależności od jakości kabla). Kątowy kształt wtyczki oraz możliwość dowolnego lutowania żył kablowych czynią produkt uniwersalnym do przemysłowych zastosowań wymagających elastyczności montażu.
- Dopuszczalny prąd maksymalny: 4 A na styk.
- Napięcie robocze: do 60 V DC / 50 V AC (dla złącza).
- Wytrzymałość na zginanie: do 10 milionów cykli (C-track).
- Wysoka odporność na skręcanie, rozciąganie, ścieranie i drgania.
Podsumowanie
Złącze żeńskie M8 90° na kabel z przewodem 4x0,25 mm2 o długości 30 m to pewne, szczelne i odporne rozwiązanie do połączeń w automatyce przemysłowej. Produkt dedykowany do zastosowań wymagających solidnych, wielokrotnie podłączanych i odłączanych złączy przy zachowaniu szczelności, odporności na trudne warunki środowiskowe oraz intensywną eksploatację.
