Żeński proste
M12, 8-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (, biały), (czerwony, niebieski), (rosa, szary), (żółty, zielony) |
General data | Cable
| Identyfikacja przewodu | 286 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | (, biały), (czerwony, niebieski), (rosa, szary), (żółty, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPU |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
| Rezystancja izolacji | 10 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Złącze kablowe M12 8-pinowe – profesjonalne połączenie przemysłowe
Złącze M12 o kodzie 7000-17121-2860750 to wysokiej jakości, ekranowany, prosty przewód zakończony żeńskim złączem 8-pinowym oraz wolnym końcem. Jest to doskonały wybór do zastosowań w wymagających warunkach przemysłowych, w automatyce i systemach instalacji maszyn. Złącze zapewnia niezawodność oraz bezpieczeństwo transmisji sygnału lub zasilania.
Zastosowanie złącza M12 w automatyce przemysłowej
Kablowe złącza M12 stosowane są powszechnie w rozdzielnicach, maszynach przemysłowych, robotyce, systemach sterowania oraz w automatyce budynkowej. Dzięki długiemu przewodowi (aż 7,5 m) oraz wysokiej odporności mechanicznej i chemicznej, sprawdzają się zarówno w środowiskach suchych, jak i tam, gdzie występuje kontakt z olejami, smarami czy agresywnymi mediami.
Najważniejsze cechy złącza kablowego M12 8P
- Profesjonalne i bezpieczne połączenie – 8-pinowa konfiguracja umożliwia transmisję sygnału lub zasilania w urządzeniach automatyki.
- Ochrona IP65, IP66K oraz IP67 – wysoka szczelność chroni przed kurzem oraz krótkotrwałym zalaniem wodą, co czyni przewód odpowiednim do trudnych warunków pracy.
- Ekranowany przewód – skuteczna ochrona przed zakłóceniami elektromagnetycznymi pozwala na stabilną pracę w otoczeniu urządzeń elektrycznych.
- Wytrzymałe materiały – obudowa z wysokiej jakości tworzywa PUR odpornego na chemikalia, złącze wykonane z niklowanego cynkowego odlewu ciśnieniowego.
- Przewód 8-żyłowy – umożliwia wykorzystanie w aplikacjach wymagających rozbudowanej komunikacji lub sterowania wieloma sygnałami.
- Wytrzymałość na obciążenia mechaniczne – dodatkowe zabezpieczenie przeciwwstrząsowe i wysoka odporność na zginanie przewodu.
- Kodowanie typu A – standard automatyki, gwarantujący poprawność i bezpieczeństwo instalacji.
Zalety i typowe zastosowania złącza M12 8-pinowego
Wytrzymałość złącza oraz przewodu zapewniają optymalną pracę nawet w trudnych warunkach środowiskowych. Złącze może być stosowane w:
- Sterownikach PLC, czujnikach, siłownikach oraz modułach I/O
- Automatyzacji linii produkcyjnych i montażowych
- Systemach transportowych oraz robotach przemysłowych
- Przemyśle spożywczym, chemicznym oraz motoryzacyjnym
Dzięki odporności na wibracje, uszkodzenia mechaniczne oraz substancje chemiczne przewód oferuje długoletnią i niezawodną pracę. Możliwość zastosowania w aplikacjach wymagających wysokiego stopnia ochrony IP umożliwia instalację zarówno wewnątrz budynków, jak i na zewnątrz lub w szafach sterowniczych.
Budowa i podłączenie przewodu M12 – przemyślana konstrukcja
Wtyk M12 z gwintem M12 x 1 oraz opaską kodującą umożliwia szybki, pewny montaż. Przewód o długości 7,5 metra zakończony jest wolnym końcem, co zapewnia elastyczność w podłączaniu do różnorodnych systemów. Pozłacane styki oraz ekranowanie zapewniają stabilny przesył sygnału i minimalizację zakłóceń. Przewód wykonany jest z materiałów bezhalogenowych, wolnych od kadmu i ołowiu, spełniając najważniejsze normy branżowe.
Wyprowadzanie kabli i oznaczenia kolorystyczne

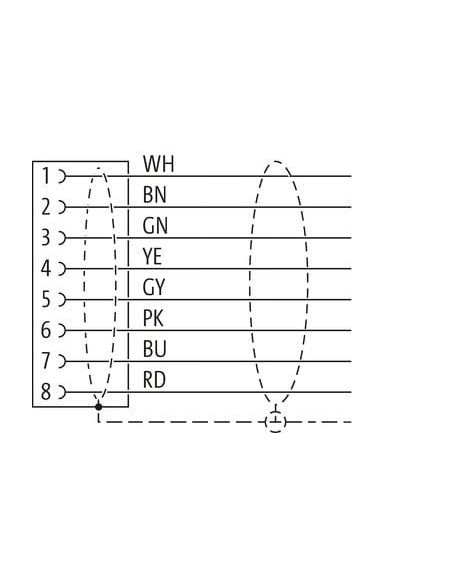

Każdy z ośmiu przewodów oznaczony jest odpowiednim kolorem zgodnie z normą – podłączenie można łatwo zidentyfikować zgodnie ze schematem znajdującym się w dokumentacji technicznej.
Podsumowanie
Złącze M12 8-pinowe z przewodem o długości 7,5 m, posiadające standard ochrony IP65/IP66K/IP67 i ekranowanie to niezawodne i uniwersalne rozwiązanie dla przemysłu oraz automatyki. Konstrukcja zapewnia bezpieczeństwo, trwałość oraz wygodę montażu w najbardziej wymagających aplikacjach.
