Męski 90°
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

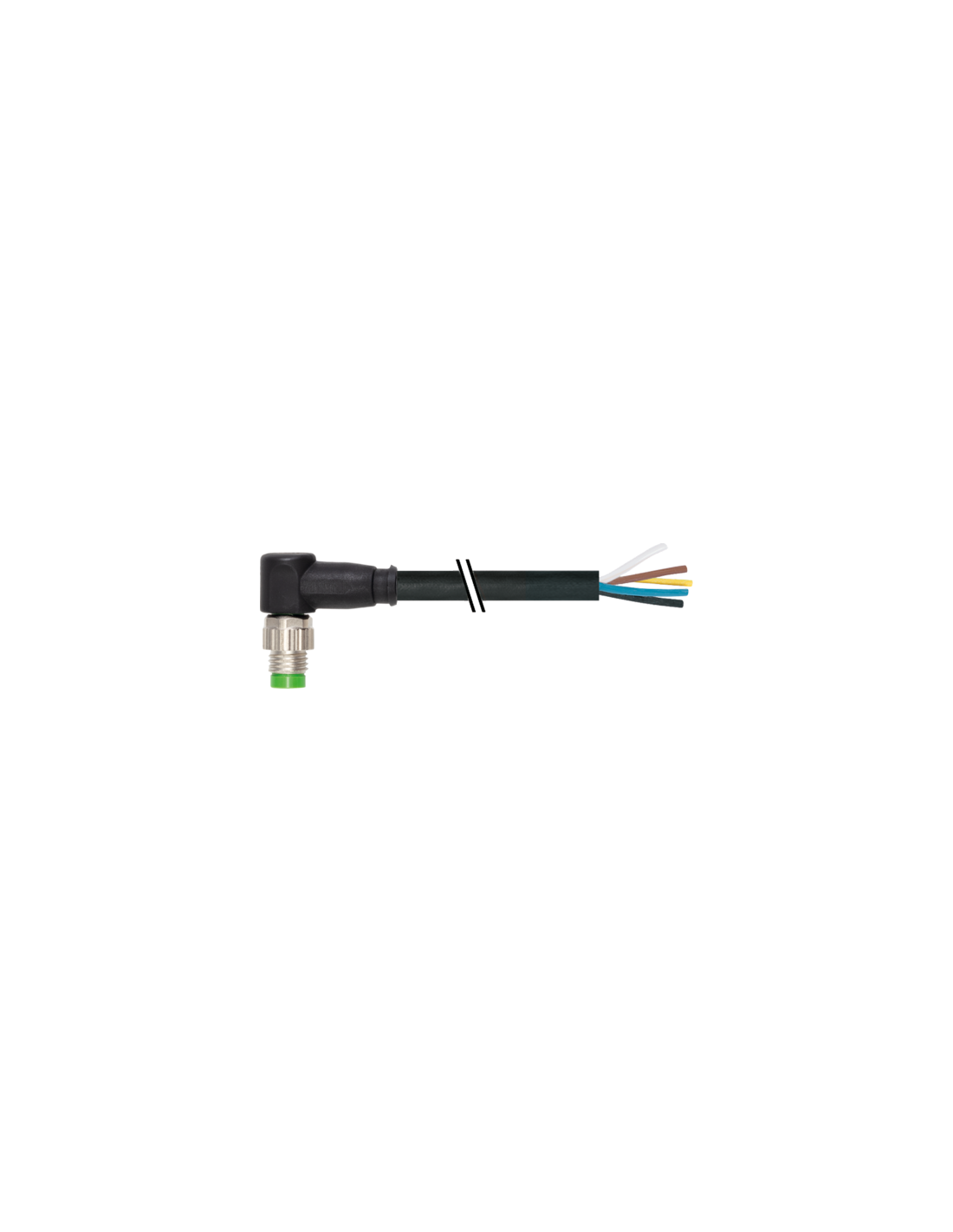

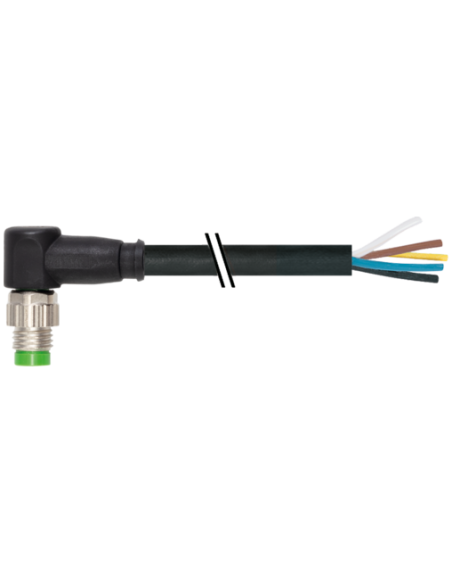

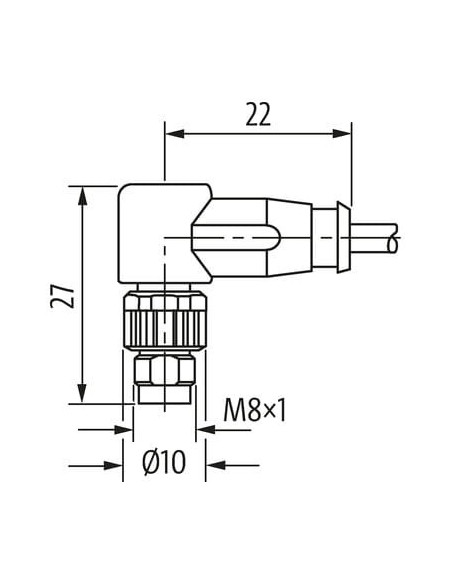

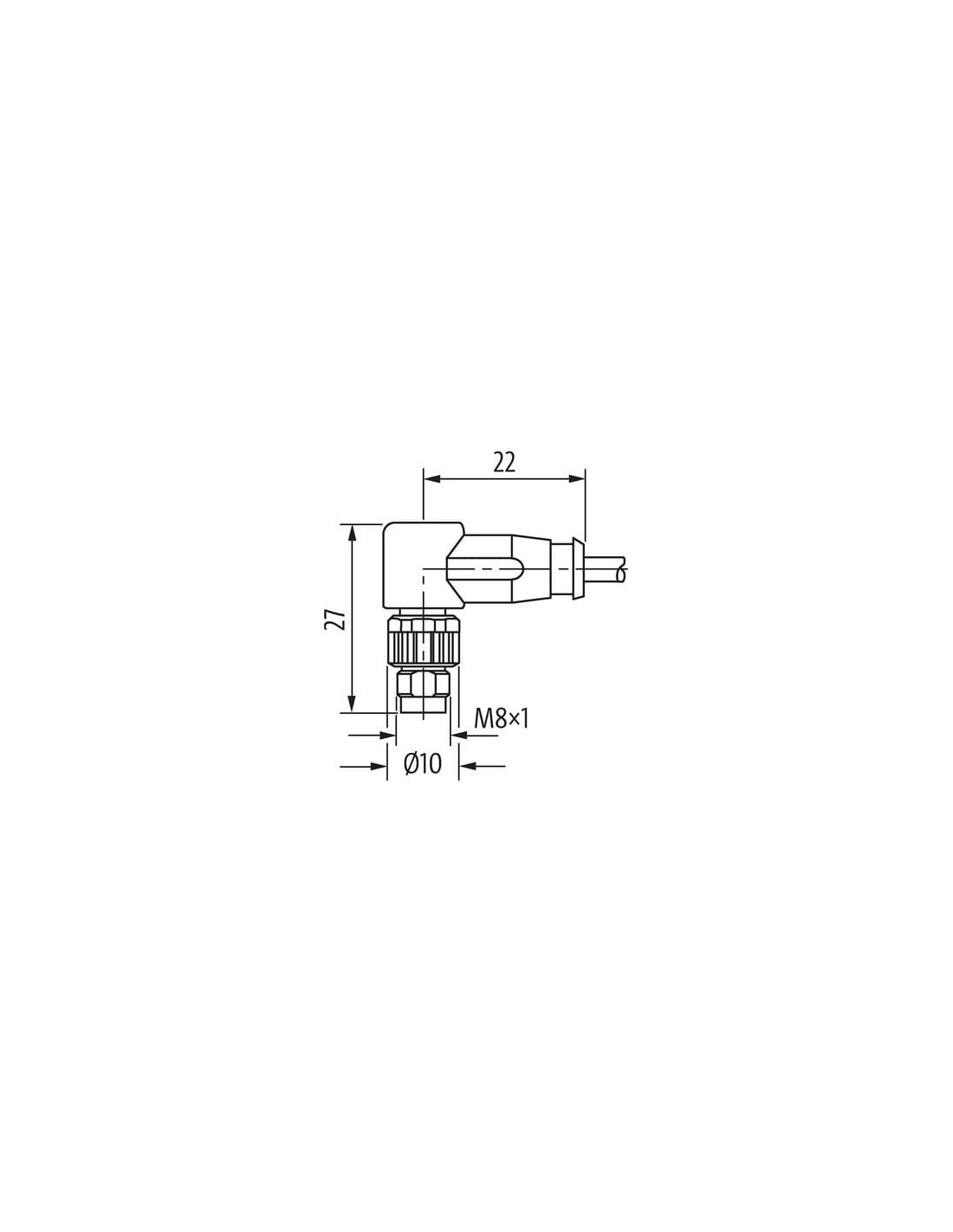

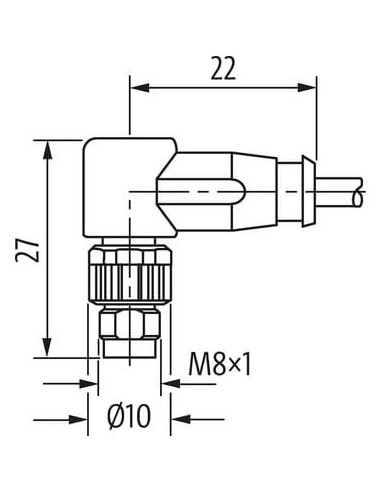

Złącze kątowe M8 męskie 5-pinowe z kablem 5m – 7000-08911-6950500
Złącze M8 kątowe 90° z pięcioma pozłacanymi pinami to profesjonalna propozycja do połączeń elektrycznych i sygnałowych w aplikacjach automatyki przemysłowej, instalacjach maszynowych oraz systemach czujników. Rozwiązanie dedykowane jest wszędzie tam, gdzie liczy się niezawodność, szczelność i odporność na niekorzystne warunki przemysłowe.
Budowa i właściwości techniczne złącza M8 kątowego
Złącze wyposażone jest w kątową głowicę męską M8 z kodowaniem typu B, co zapewnia bezpieczeństwo oraz eliminuje błędy podczas montażu. Obudowa wykonana z wytrzymałego tworzywa sztucznego typu TPU charakteryzuje się wysoką odpornością chemiczną i na oleje, a także bardzo dobrym stopniem ochrony IP67 (przy prawidłowym podłączeniu i dokręceniu).
- 5 pinów, kodowanie B – zapewnia kompatybilność z szeroką gamą urządzeń przemysłowych
- Długość kabla: 5 metrów – wygoda instalacji również na dużych odległościach
- Solidna, kątowa konstrukcja ułatwia instalację w miejscach o ograniczonej przestrzeni
- Wytrzymałe materiały: styki ze stopu miedzi, korpus z odlewu cynkowego, powłoka niklowana
- Pozłacane styki – stabilny przekaz sygnału, ochrona przed korozją
- Gwarancja długiej żywotności: minimum 100 cykli podłączania/odłączania
Zastosowania i możliwości wykorzystania
Złącza M8 kątowe zostały zaprojektowane do wymagających aplikacji przemysłowych. Najczęściej stosowane są w:
- Automatyce przemysłowej i robotyce
- Systemach czujników i siłowników
- Przyłączach maszyn, instalacjach sterujących i rozdzielczych
- Konstrukcjach wymagających podwyższonej szczelności i ochrony przed czynnikami zewnętrznymi (IP67)
- Instalacjach w obszarach narażonych na działanie olejów, smarów i agresywnych mediów (po wcześniejszym sprawdzeniu kompatybilności materiałów)
Przewód o podwyższonej odporności
Dołączony przewód o długości 5 metrów wykonano w standardzie PUR, co zapewnia wytrzymałość mechaniczną, odporność na ścieranie, odporność chemiczną oraz dobre parametry elektryczne. Jest on elastyczny nawet w niskich temperaturach (od -25°C do 80°C, w ruchu od -10°C do 80°C) oraz przystosowany do intensywnych cykli zginania – do 5 milionów cykli w prowadnikach kablowych.
Bezpieczny montaż i szczelność złącza
Złącze wyposażone jest w opaskę kodującą, co ułatwia poprawny montaż. Należy stosować odpowiednie środki ochrony przed uszkodzeniami mechanicznymi (np. opaski kablowe), a przy montażu zwracać uwagę na zalecane promienie gięcia kabla, aby zachować pełnię ochrony IP67.
Oznaczenie i układ przewodów
Kolory żył przewodu odpowiadają standardom przemysłowym i są dokładnie opisane w dokumentacji produktu, co ułatwia prawidłowe podłączanie zarówno w nowych, jak i serwisowanych instalacjach.

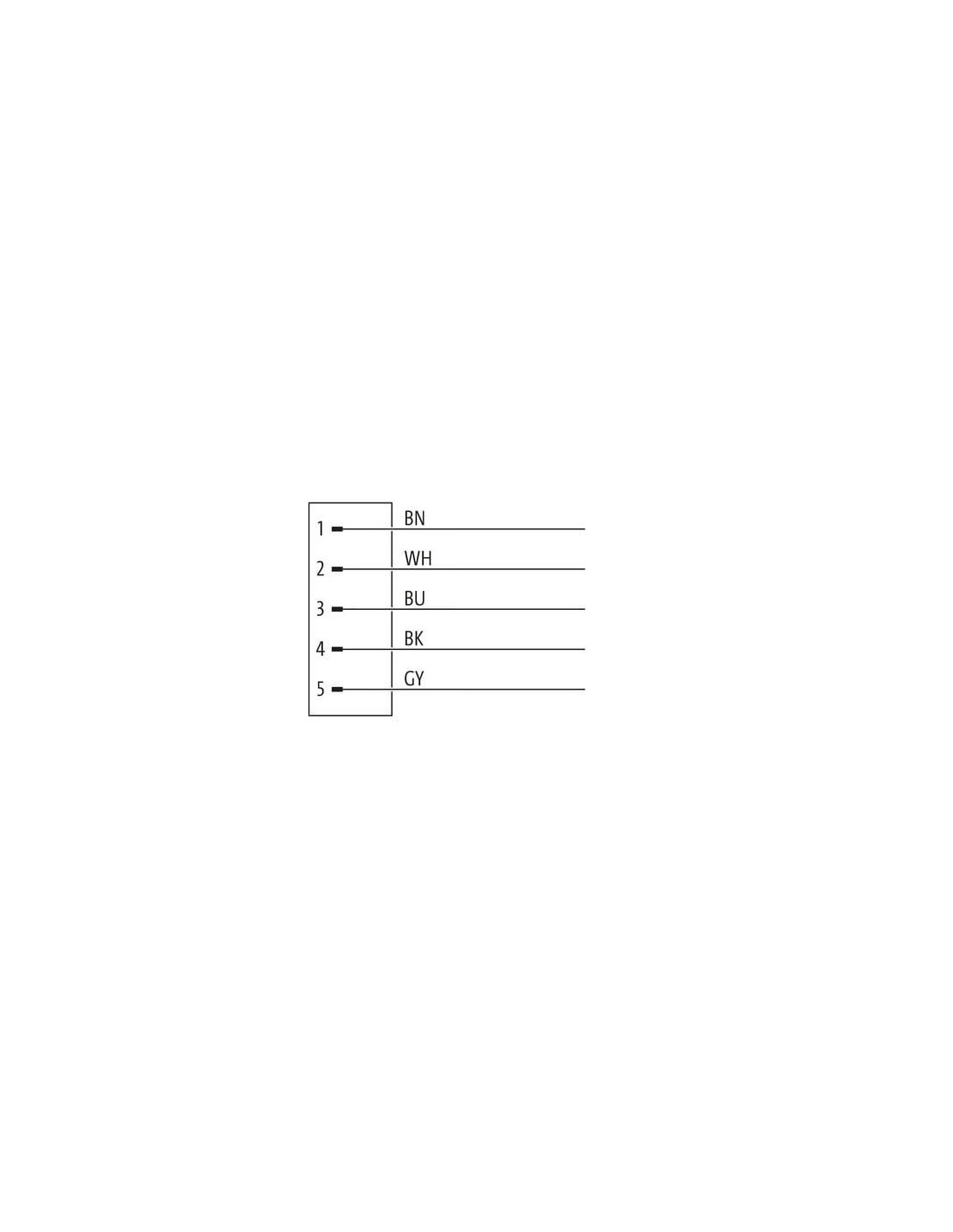

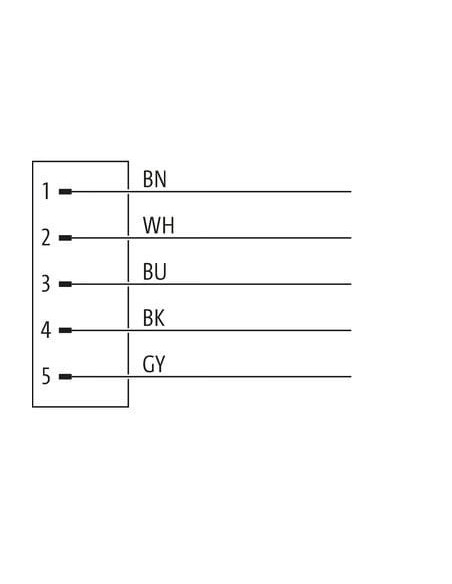

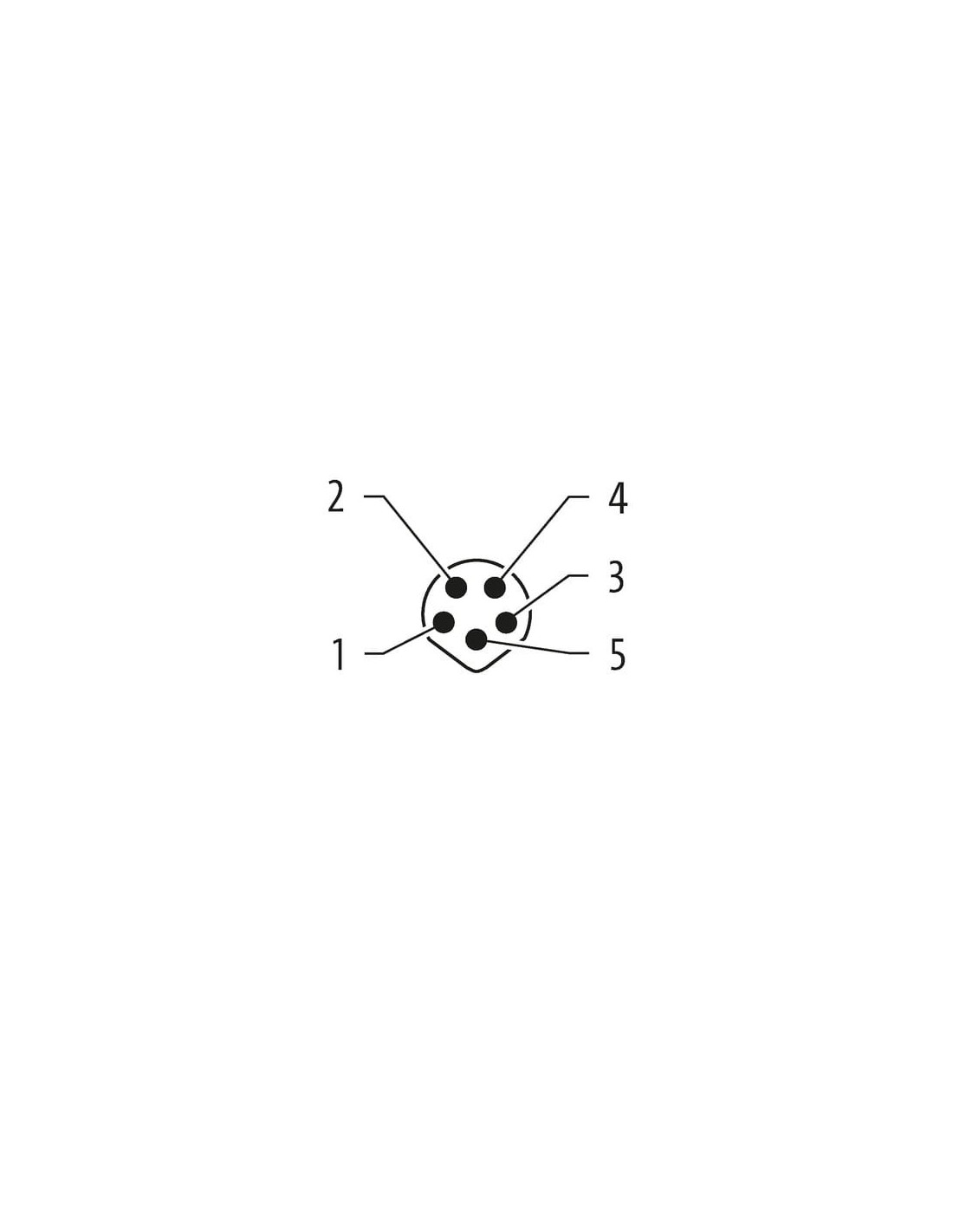

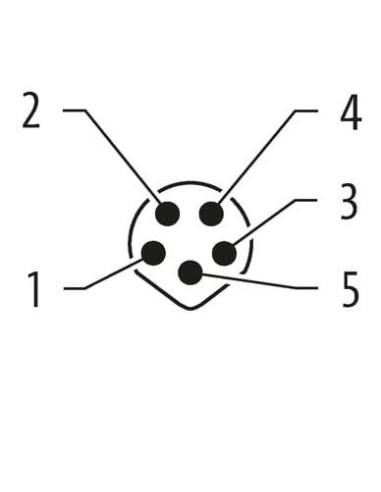

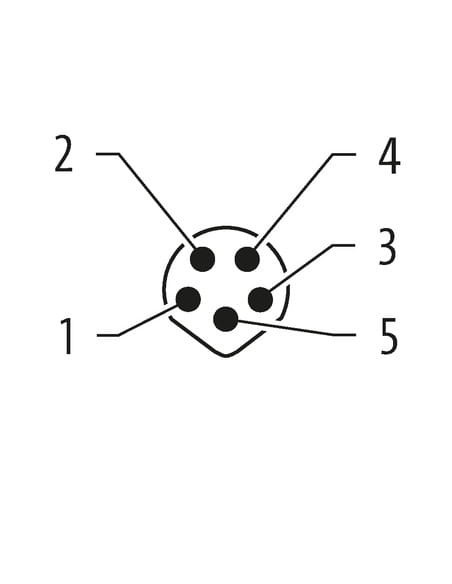

- 1 – BN (brązowy)
- 2 – WH (biały)
- 3 – BU (niebieski)
- 4 – BK (czarny)
- 5 – GY (szary)
Kompletna dokumentacja techniczna oraz schematy połączeń zapewniają wygodę projektantom i instalatorom, gwarantując szybki montaż oraz wysoką niezawodność.
