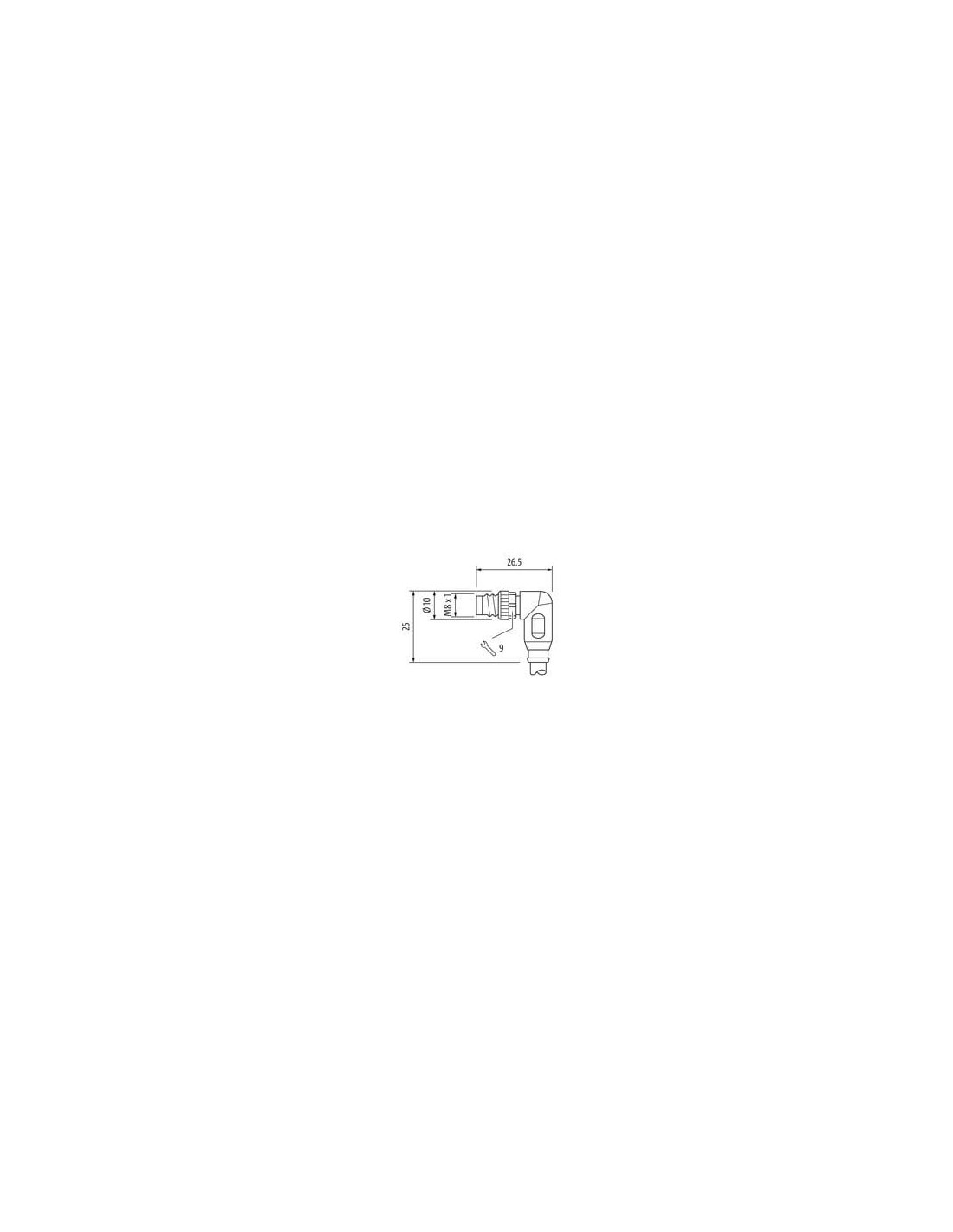

Męski 90°
M8, 3-piny
z opaską kodującą
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski kątowy na wolny kabel 3-pinowy – 7000-08021-6300500
Konektor M8 męski kątowy to wysokiej jakości złącze przeznaczone do zastosowań przemysłowych, automatyki, robotyki oraz instalacji maszyn i urządzeń wymagających niezawodnych i trwałych połączeń elektrycznych. Wersja 3-pinowa, zgodna z normą DIN EN 61076-2-104 (M8), charakteryzuje się wysokim poziomem ochrony IP65, IP66K i IP67, co pozwala na stosowanie produktu w środowisku wymagającym odporności na wodę, pył, wstrząsy oraz czynniki chemiczne.
Najważniejsze zalety złącza M8 męskiego kątowego
- Odporność środowiskowa – stopień ochrony IP65, IP66K, IP67 pozwala na użytkowanie złącza w trudnych warunkach przemysłowych, także w obecności wilgoci, pyłu czy agresywnych mediów.
- Trwałe materiały – obudowa wykonana z wytrzymałego tworzywa PUR, styki mosiężne pokryte niklem oraz zaciski miedziane gwarantują długowieczność i odporność na korozję.
- Elastyczna instalacja – przewód o długości 5 m z otwartym końcem pozwala na uniwersalne zastosowanie i prosty montaż, zarówno w nowych, jak i modernizowanych systemach sterowania.
- Kątowa konstrukcja – umożliwia zastosowanie w miejscach o ograniczonej przestrzeni instalacyjnej, minimalizując ryzyko uszkodzenia przewodu.
- Szybki i bezpieczny montaż – system włożenia i przykręcenia ułatwia montaż oraz zapewnia niezawodne połączenie elektryczne.
Przeznaczenie i zastosowania konektora M8 męskiego kątowego
Konektor M8 kątowy 3-pinowy znajduje szerokie zastosowanie w przemysłowych systemach automatyki, liniowych systemach produkcyjnych, układach czujników, siłowników, zaworów oraz panelach sterujących. Dzięki otwartemu końcowi kabla i wysokiej elastyczności przewodu PUR, złącze doskonale sprawdzi się w układach ruchomych, a także w aplikacjach wymagających częstej zmiany konfiguracji okablowania.
Wysoka odporność na oleje, wiele agresywnych substancji chemicznych oraz promieniowanie UV umożliwia także stosowanie produktu w przemyśle spożywczym, farmaceutycznym, motoryzacyjnym czy logistycznym.
Budowa i specyfikacja konektora M8 kątowego
- Złącze: M8 3-pin (męskie), kątowe 90°
- Kodowanie: A
- Materiał obudowy: PUR
- Materiał styków: stop miedzi pokryty niklem
- Gwint: M8x1
- Napięcie pracy: do 60 V DC / 50 V AC (standard), 30 V (UL)
- Prąd znamionowy: do 4 A na styk
- Przewód: 3-żyłowy, 0,25 mm² (czarny, niebieski, brązowy), o długości 5 m
- Warunki pracy: temperatura od -25°C do 85°C, elastyczny przewód odporny na częsty ruch i skręcanie
Zalety przewodu PUR z konektorem M8
- Odporny na promieniowanie UV i ścieranie
- Nie zawiera halogenów, bezołowiowy, wolny od kadmu oraz FCKW
- Bardzo dobra elastyczność kabla
- Wysoka odporność na działanie olejów i paliw
- Możliwość zastosowania w systemach ruchomych (do 10 milionów cykli gięcia, 2 miliony cykli skręcania)
Typowe zastosowania złącza M8 męskiego z przewodem
Przemysł automatyki, linie produkcyjne, systemy czujników i siłowników, maszyny pakujące, instalacje oświetleniowe LED, automatyka budynkowa, systemy dozujące – wszędzie tam, gdzie wymagana jest niezawodność, szczelność i odporność mechaniczna, złącze M8 męskie kątowe znajdzie zastosowanie jako kluczowy element instalacji.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
