Dostępny
Żeński proste
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

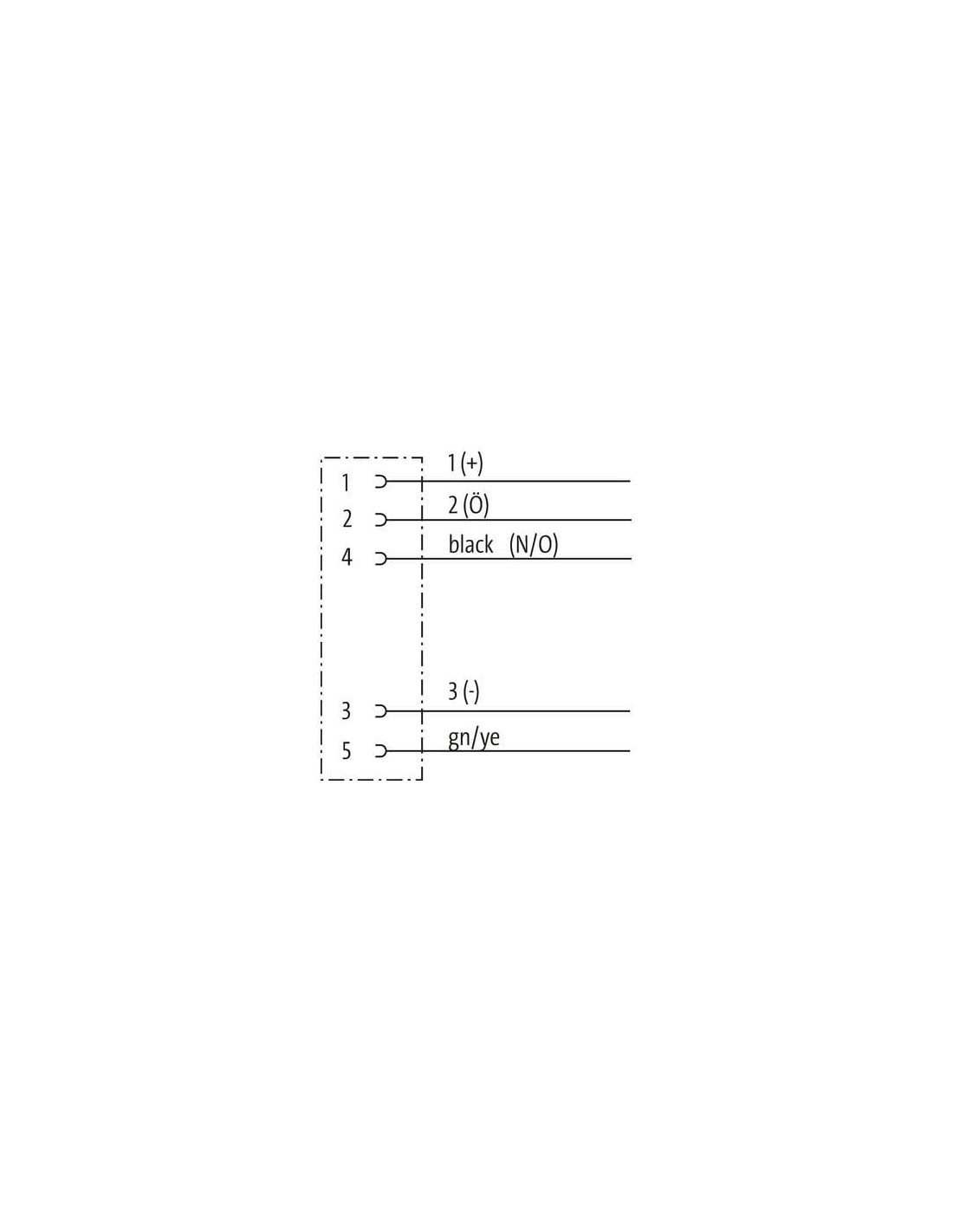

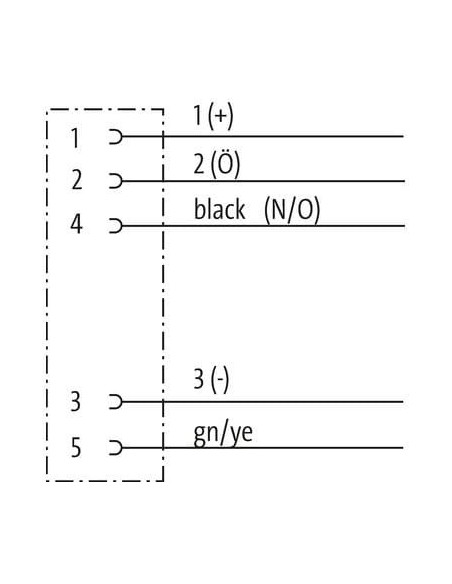

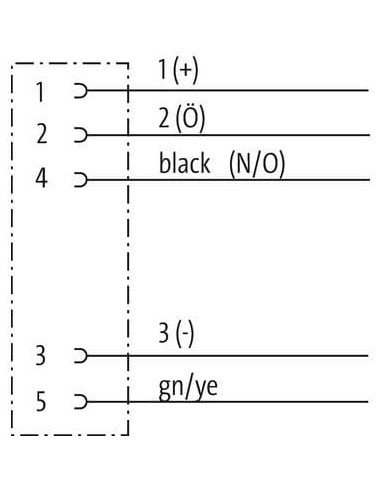

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, czarny 4 |
General data | Cable
| Identyfikacja przewodu | 238 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, czarny 4 |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

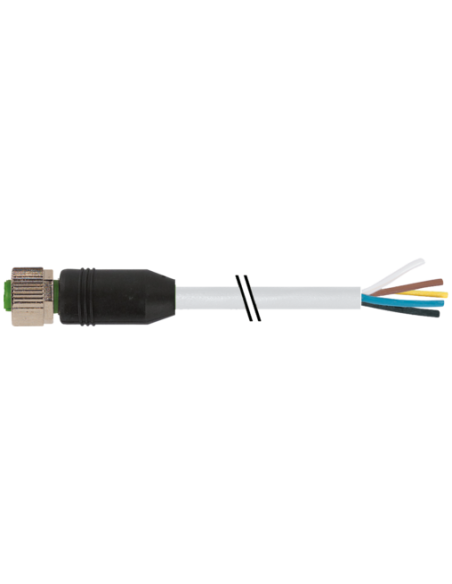

Złącze M12 żeńskie proste do kabla 5-pin, 25 m – 7999-12241-2382500
Złącze M12 żeńskie 0° proste do kabla to uniwersalny i niezawodny element przeznaczony do profesjonalnych instalacji elektrycznych oraz automatyki przemysłowej. Dzięki wysokiej jakości wykonania oraz odporności na niekorzystne warunki środowiskowe sprawdzi się zarówno w przemyśle maszynowym, systemach sterowania, jak i w instalacjach wymagających niezawodnych połączeń elektrycznych.
Konstrukcja i cechy kluczowe złącza M12 żeńskiego
- Standard M12, 5-pin (A-kodowanie): Umożliwia realizację bezpiecznych i uniwersalnych połączeń sygnałowych oraz zasilających.
- Obudowa z tworzywa sztucznego jest dobrze odporna na oleje i substancje chemiczne.
- Stopień ochrony IP67 zapewnia szczelność nawet w trudnych warunkach przemysłowych (kurz, wilgoć, czasowe zanurzenie w wodzie).
- Kabel o długości 25 metrów i wysokiej elastyczności, idealny do wymagających zastosowań.
- Opaska kodująca gwarantuje łatwą identyfikację oraz szybką instalację.
- Pozłacane styki zapewniają wysoką niezawodność i niską rezystancję kontaktu.
Typowe zastosowania i możliwości wykorzystania złącza M12 żeńskiego
Złącze proste M12 żeńskie 0° znajduje szerokie zastosowanie w sektorze przemysłowym, szczególnie w:
- automatyce przemysłowej – integracji czujników i siłowników
- systemach sterowania maszynami
- budowie maszyn i linii produkcyjnych
- inżynierii procesowej oraz aparaturze kontrolno-pomiarowej
- przemysłowych instalacjach rozdzielczych
Dzięki wysokiej odporności na drgania i skutecznemu mechanizmowi zabezpieczenia przeciwwstrząsowego złącze M12 może być stosowane nawet w miejscach narażonych na intensywny ruch lub drgania.
Budowa i bezpieczeństwo użytkowania złącz M12 w aplikacjach przemysłowych
- Metalowa nakrętka radełkowana gwarantuje solidne mocowanie oraz szybki montaż i demontaż przewodu.
- Blokada wykonana z niklowanego odlewu cynkowego zapewnia dodatkową trwałość oraz odporność na korozję.
- PUR-owy płaszcz kabla jest bezołowiowy, wolny od kadmu, FCKW, halogenów i silikonu, co pozytywnie wpływa na bezpieczeństwo oraz środowisko pracy.
- Praca w szerokim zakresie temperatur (od -25°C do +85°C) pozwala na montaż w różnych warunkach środowiskowych.
- Zabezpieczenie przed przeciążeniem prądowym i napięciowym zgodnie z normami DIN EN 61076-2-101 oraz IEC 60664-1.
Zalety stosowania złącza kablowego M12 żeńskiego
- Szybka i łatwa instalacja dzięki systemowi wtykowemu oraz czytelnemu oznaczeniu przewodów.
- Uniwersalność montażu – możliwość prowadzenia kabla na długich dystansach (25 m).
- Wysoka trwałość mechaniczna oraz odporność na zginanie i skręcanie – doskonały wybór do aplikacji ruchomych i wymagających.
- Długa żywotność nawet przy intensywnej pracy – ponad 10 milionów cykli zgięcia.
- Bardzo dobra odporność na oleje, chemię i benzynę – zgodność z DIN EN 60811-404.
Montaż, bezpieczeństwo i przestrogi
Złącze M12 żeńskie proste przeznaczone jest do montażu poprzez włożenie i przykręcenie – zapewnia stabilność, wodoszczelność (IP67) oraz bezpieczeństwo użytkowania. Podczas instalacji należy zwrócić szczególną uwagę na właściwy promień zgięcia kabla (5 x średnica zewnętrzna dla montażu stałego), aby nie naruszyć klasy szczelności IP.
Dodatkowo złącze wyposażone jest w zabezpieczenie przed przeciążeniem oraz zalecenia dotyczące prawidłowego odciążenia mechanicznego przewodu (np. poprzez opaski zaciskowe).
M12 żeńskie – gwarancja niezawodności i szerokiego zastosowania
Wybór złącza M12 żeńskiego prostego 5-pinowego o długości 25 metrów to pewność niezawodności oraz uniwersalności w zastosowaniach przemysłowych, automatyce oraz wszelkiego rodzaju instalacjach wymagających stałych i bezawaryjnych połączeń kablowych. Produkt spełnia rygorystyczne normy jakościowe oraz normy bezpieczeństwa, przez co jest rekomendowany do zaawansowanych rozwiązań systemowych.
