Żeński kątowe
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

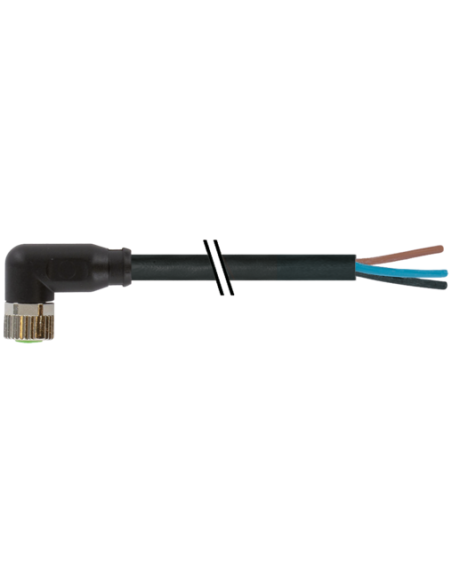

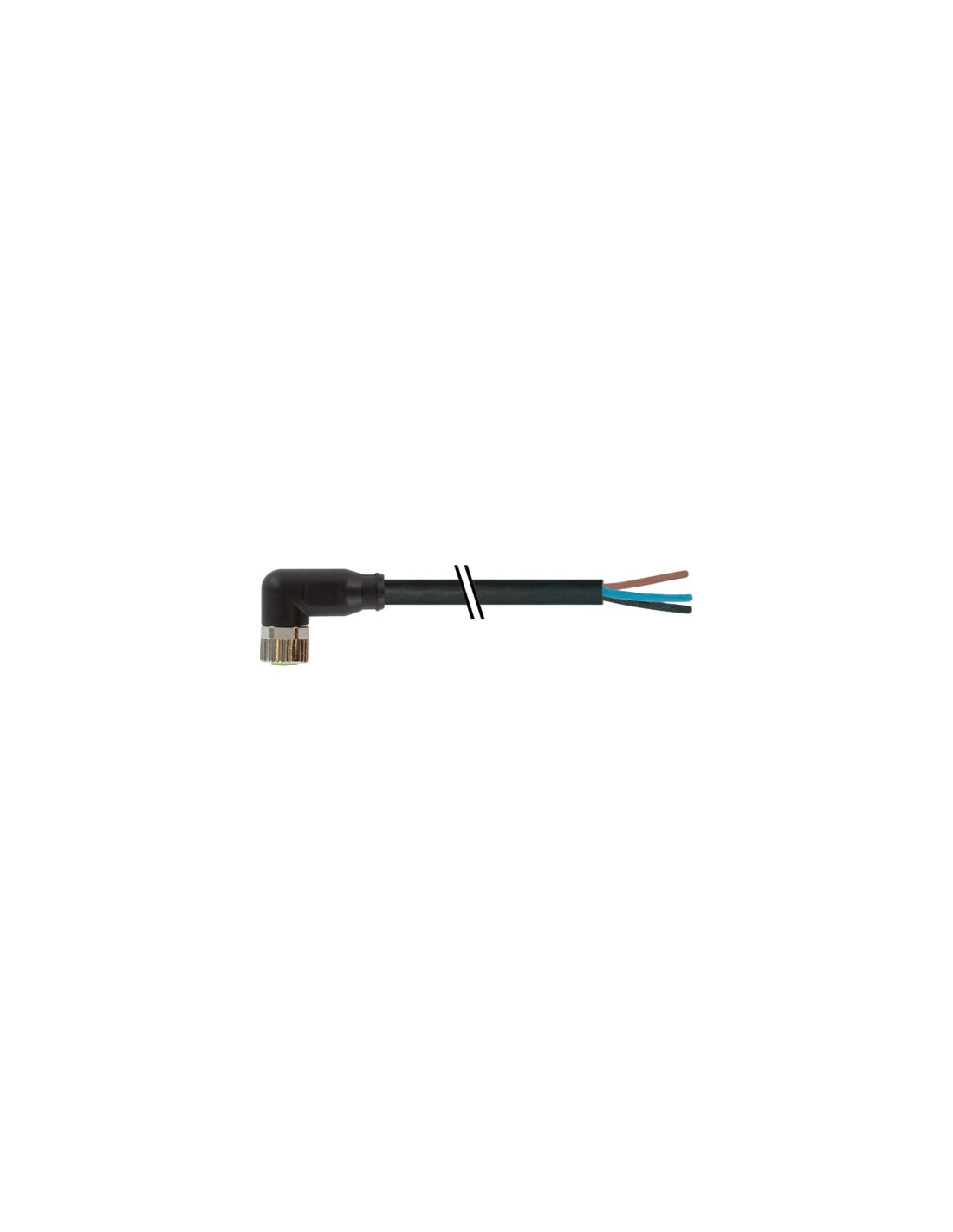

Konektor M8 żeński katowy z wolnym końcem kabla 3m – 7000-08081-6300300
Konektor M8 żeński katowy z końcówką wolnego przewodu o długości 3 metrów to profesjonalne rozwiązanie przeznaczone do zastosowań przemysłowych, automatyki oraz wszędzie tam, gdzie wymagana jest szybka i pewna realizacja połączeń elektrycznych. Jego kątowa konstrukcja ułatwia montaż w miejscach o ograniczonej przestrzeni, zapewniając jednocześnie solidność i trwałość.
Zastosowanie konektora M8 żeńskiego katowego
Złącze M8 z powodzeniem znajduje zastosowanie w instalacjach automatyki przemysłowej, czujnikach, siłownikach, robotyce oraz wszelkich szafach sterowniczych i systemach transportujących. Dzięki wolnemu końcowi kabla połączenie można wykonać zgodnie z własnymi potrzebami. To idealny wybór do urządzeń wymagających trwałego i szczelnego połączenia w trudnych warunkach.
Kluczowe zalety konektora M8 żeńskiego katowego
- 3 piny (3 żyły) umożliwiają przesył sygnałów i zasilania w standardowych aplikacjach.
- Wytrzymała obudowa z tworzywa PUR zapewnia wysoką odporność na ścieranie, oleje i działanie czynników chemicznych.
- Stopień ochrony IP65 / IP66K / IP67 gwarantuje bezpieczeństwo pracy nawet w wymagających środowiskach przemysłowych.
- Kątowe wyprowadzenie przewodu pozwala na instalację w miejscach o ograniczonej przestrzeni.
- Intuicyjny montaż poprzez włożenie i przykręcenie złącza (gwint M8 x 1).
- Pozłacane styki zapewniają optymalny przesył sygnału i wydłużoną żywotność połączenia.
Wysoka odporność i trwałość złącza M8 żeńskiego
Konektor został zaprojektowany w celu zapewnienia niezawodności i długotrwałego użytkowania w wymagających warunkach. Kabel PUR charakteryzuje się znakomitą odpornością na ścieranie oraz działanie chemikaliów. Pozłacane styki i uszczelka FKM dodatkowo zabezpieczają połączenie przed wpływem wilgoci i zabrudzeń.
Wytrzymałość mechaniczna, klasa ochronności oraz szeroki zakres temperatur roboczych (-25°C do +85°C, kabel: nawet do -40°C / 90°C) pozwalają na wykorzystywanie konektora w aplikacjach zewnętrznych, mobilnych oraz tam, gdzie występują drgania i wibracje.
Typowe obszary wykorzystania konektora M8
- Systemy automatyki i sterowania.
- Maszyny produkcyjne i linie montażowe.
- Czujniki indukcyjne, optyczne oraz inne urządzenia detekcyjne.
- Technika transportowa i magazynowa.
- Szafy sterownicze i rozdzielcze.
- Aplikacje outdoorowe narażone na działanie wody, pyłu i olejów.
Powody, dla których warto wybrać złącze M8 żeńskie katowe
Bezhalogenowy kabel, bezołowiowy, wolny od silikonu i kadmu – gwarantuje bezpieczeństwo dla środowiska i użytkownika. Konstrukcja zgodna z normą DIN EN 61076-2-104 (M8) oraz szeroki zakres certyfikatów (m.in. cURus) zapewnia pewność kompatybilności i jakości. Wysoka odporność na UV, działanie płomienia oraz substancji chemicznych, takich jak benzyna i oleje, umożliwia montaż zarówno wewnątrz, jak i na zewnątrz budynków.
Produkt rekomendowany do zastosowań profesjonalnych, gdzie kluczowe są niezawodność, trwałość połączenia oraz łatwość montażu.
